| 舉例來說 ExpressSlot Core MB305M4P-B 可選的認證如下: | |
| TAA | 貿易協定法案認證 |
| UL | 安全標準認證 |
| UL94 | 塑料材料的耐燃性 |
| FCC | 聯邦通訊委員會認證 |
| 寬溫測試 | MIL-STD-810H - 方法 501.7 & 502.7 |
| • |
PCIe 4.0 x4 傳輸速度高達 64Gbps
|
| • |
可安裝 1 x M.2 PCIe NVMe SSD (長度 30-80mm)，支援的外形規格 2230, 2242, 2260, 和 2280 |
| • |
PCIe 4.0 x4 接口，也兼容 x8 和 x16 插槽
|
| • |
安裝在單寬全高或半高 PCIe 擴展插槽中
|
| • |
無需工具即可拆卸的 M.2 NVMe SSD 托盤，可快速輕鬆地進行 SSD 維護
|
| • |
快拆式的旋鈕設計，提供快速又輕易的 SSD 拆裝作業
|
| • |
鋁製散熱器蓋和內置散熱墊，可實現最佳散熱效果
|
| • |
電源主動啟動技術（APT）燈號在硬碟裝進插槽後即啟動
|
| • |
高速 PCIe 接口，減少雜波，提供電源和數據傳輸
|
| • |
LED 指示燈即時監控 SSD 作業狀態
|
| • |
提供 2-pin HDD 狀態訊號輸出接頭，可連接至電腦主機的LED燈號前面板上
|
| 型號 : | MB305M4P-B |
| 顏色 : | Black |
| 支援硬碟類型 : | M / B + M key M.2 PCIe NVMe SSD 2230/2242/2260/2280 |
| 相容硬碟類型 : | M.2 PCIe 3.0/4.0 NVMe SSD |
| 可連接硬碟數量 : | 1 |
| 適用裝置空間 : | 1 x PCIe 3.0 or 4.0 x4 / x8 / x16 擴充槽 |
| 主機接口 : | PCIe 4.0 x4 |
| 電源接口 : | 透過 PCIe |
| 傳輸速率 : | 最高達 64Gbps (視硬碟速度而定) |
| 支援硬碟容量 : | 無限制 |
| 硬碟散熱方式 : | 金屬散熱、被動散熱效能 |
| 材質 : | 金屬 IO 支架/蓋，附帶 PCBA 和塑料護罩 |
| 產品尺寸 (W x H x D) : | 112.4 x 21.6 x 120.9mm |
| 產品重量 : | 51.2g |
| 含包裝盒重量 : | 154.3g |
| 硬碟狀態 LED 指示燈 : | 電源開啟 : 恆亮藍色 LED 燈 SSD 讀取 : 閃爍藍色 LED 燈 未安裝硬碟 : LED 關閉 |
| 產品內容 : | 本機裝置、使用手冊、散熱墊、M.2 SSD 安裝支架, 螺絲 |
| 連接器插拔次數 : | 5,000 |
| 濕度 : | 5%~65% RH |
| 操作溫度 : | 0°C to 60°C (32°F to 140°F) |
| 儲存溫度 : | -35°C to 70°C (-31°F to 158°F) |
| 認證 : | CE, RoHS, REACH |
| 保固年限 : | 3年 |
依硬碟抽取盒功能別進階搜尋:
快速連結:
Q: 系統無法偵測到我安裝在 ICY DOCK 硬碟盒中的 M.2 SSD，應該怎麼處理?
A: 由於 M.2 SSD 並非設計為可熱插拔 (Hot-Swap)，我們強烈建議在插入或取出 M.2 SSD 前，務必關閉設備或系統。如果系統仍無法偵測到硬碟，請按照以下步驟手動掃描新硬體:
Windows 11 / Windows 10 / Windows 8 – 在工作列的搜尋框中輸入 裝置管理員，然後點擊該項目。當裝置管理員視窗彈出後，右鍵點擊 磁碟機 圖示，然後點選 掃描硬體變更 。
Windows 7 – 右鍵點擊桌面上的 我的電腦 圖示，點選 屬性 。接著點擊 裝置管理員 後，右鍵點擊 磁碟機 圖示，然後點選 掃描硬體變更。
Q: ICY DOCK 的 NVMe 硬碟盒是否支援 PCIe 4.0 標準?
A: ICY DOCK 的 NVMe 硬碟盒均支援 PCIe 4.0 x4 標準，並提供高達 64Gbps 傳輸速度。
Q: 我將 M.2 SSD 放置到硬碟托盤上，但卻無法蓋上托盤蓋子以及無法將托盤完全插入硬碟盒，應該怎麼處理?

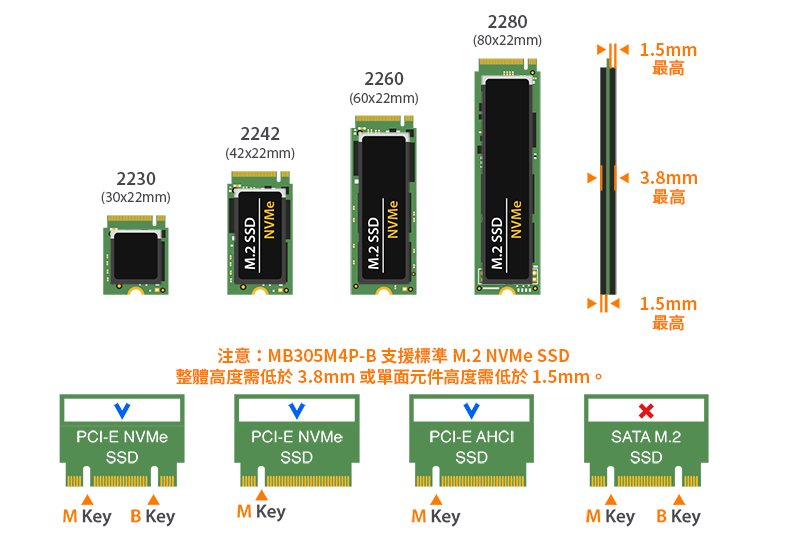

A: 請確保 M.2 SSD 已使用可調節的 M.2 固定扣鎖緊。如果 M.2 固定扣沒有完全鎖定，托盤蓋將無法正確關閉。如果您在鎖定 M.2 固定扣或關閉托盤蓋時遇到困難，可能是因為您使用的 M.2 SSD 不符合標準厚度規格。標準 M.2 SSD 的厚度要求為每側不超過 1.5mm，總高度不超過 3.8mm。若使用非標準厚度的 M.2 SSD，將會導致 M.2 固定扣和托盤蓋受力不當，並造成 M.2 連接器對位錯誤。如果您遇到這樣的問題，請立即停止操作並檢查硬碟厚度，確保是否符合上述標準 M.2 SSD 厚度規範，以避免設備損壞，並確保正確安裝與使用。
注意 : 有些 M.2 SSD 會使用金屬散熱貼片，也會導致每側的厚度超過 1.5mm，若移除該金屬散熱貼片或許可解決這個問題，但請注意，這樣做需自行承擔您 SSD 保固失效之風險。
ICY DOCK 硬碟盒設計皆與標準厚度的 M.2 SSD相容，因此我們強烈建議您在購買產品前，先行檢查 SSD 厚度，並請參考下方的 M.2 SSD 不相容列表，以獲取更多資訊。
因物理尺寸問題與 ICY DOCK 硬碟盒產生 不相容 M.2 NVMe SSD 列表:
如果有任何相容或不相容的主機板型號，或不在上述列表中的主機板清單，歡迎點擊 聯繫我們 來信告訴我們，我們將進一步驗證與更新。
Q: 我想直接從電腦機殼/機箱的前面板查看硬碟狀態，以進行即時監控，快速判斷系統運行情況，應該怎麼做呢?
A: 該產品的印刷電路板（PCBA）上有一個 2-pin 前面板接頭，在將前端 I/O 線接到產品對應的 2-pin 接頭後，硬碟狀態即可從前面板顯示。這樣一來，管理者不需打開機箱或進入軟體界面來檢查硬碟狀態，有效率地發現異常並作出故障排查，減少系統停機時間，確保系統穩定運行。具體的連接方法，請務必搭配您使用中電腦機殼/機箱的使用手冊參考。
| 硬碟狀態 | LED狀態指示燈 |
| 電源 | 恆亮 |
| 硬碟讀取 | 閃爍 |
請注意 : 連接到電腦機箱的 I/O 電線，未包含在本產品內容中。
Q: 當我將卡安裝到系統時，系統無法啟動或進入 BIOS，該怎麼辦?
A: 請檢查系統的主機板是否有 BIOS 更新可用。更新 BIOS 之後，可能需要多次重新啟動系統，才能讓 MB204MP-B 產品正常使用，請務必依照主機板製造商的 BIOS 更新指示進行操作。如果更新 BIOS 之後問題仍然存在，請 聯繫我們 以獲取進一步協助。
