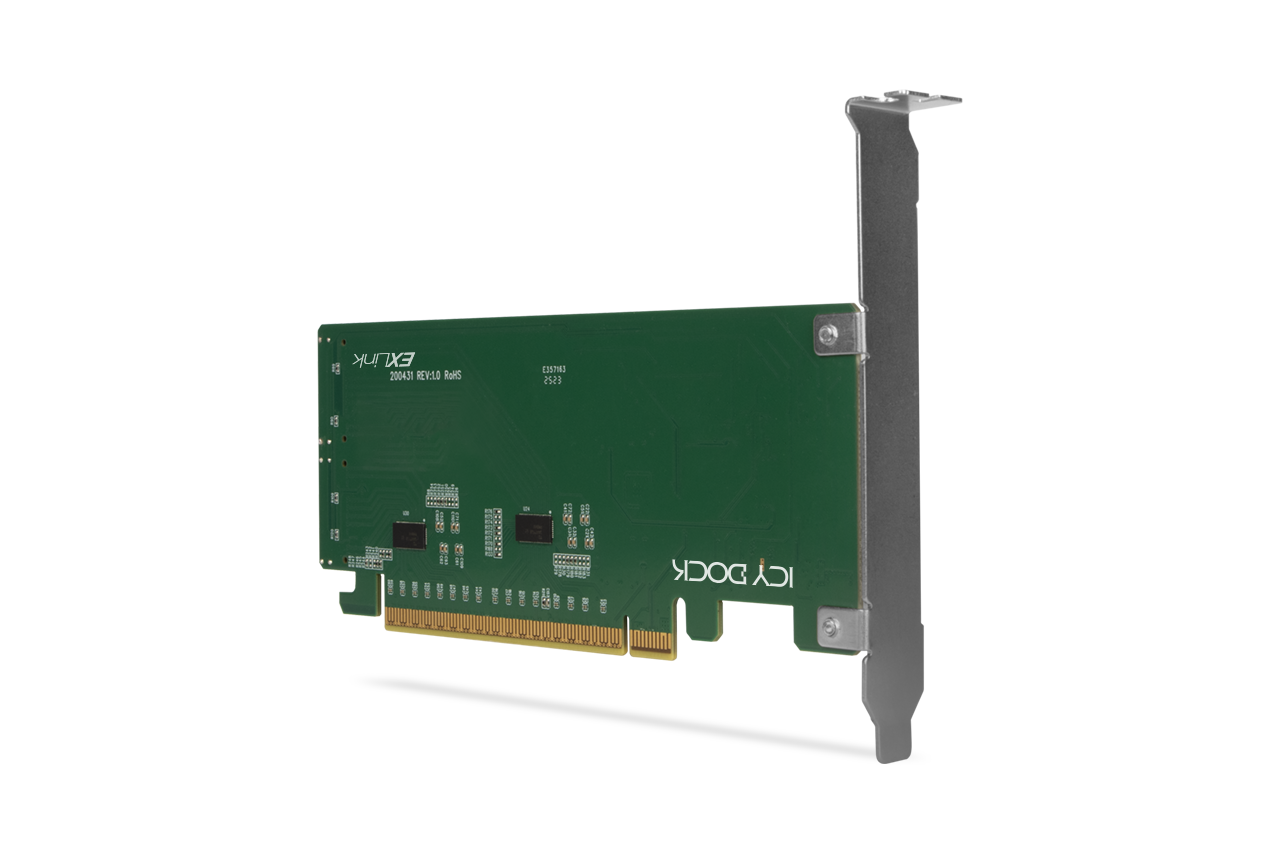

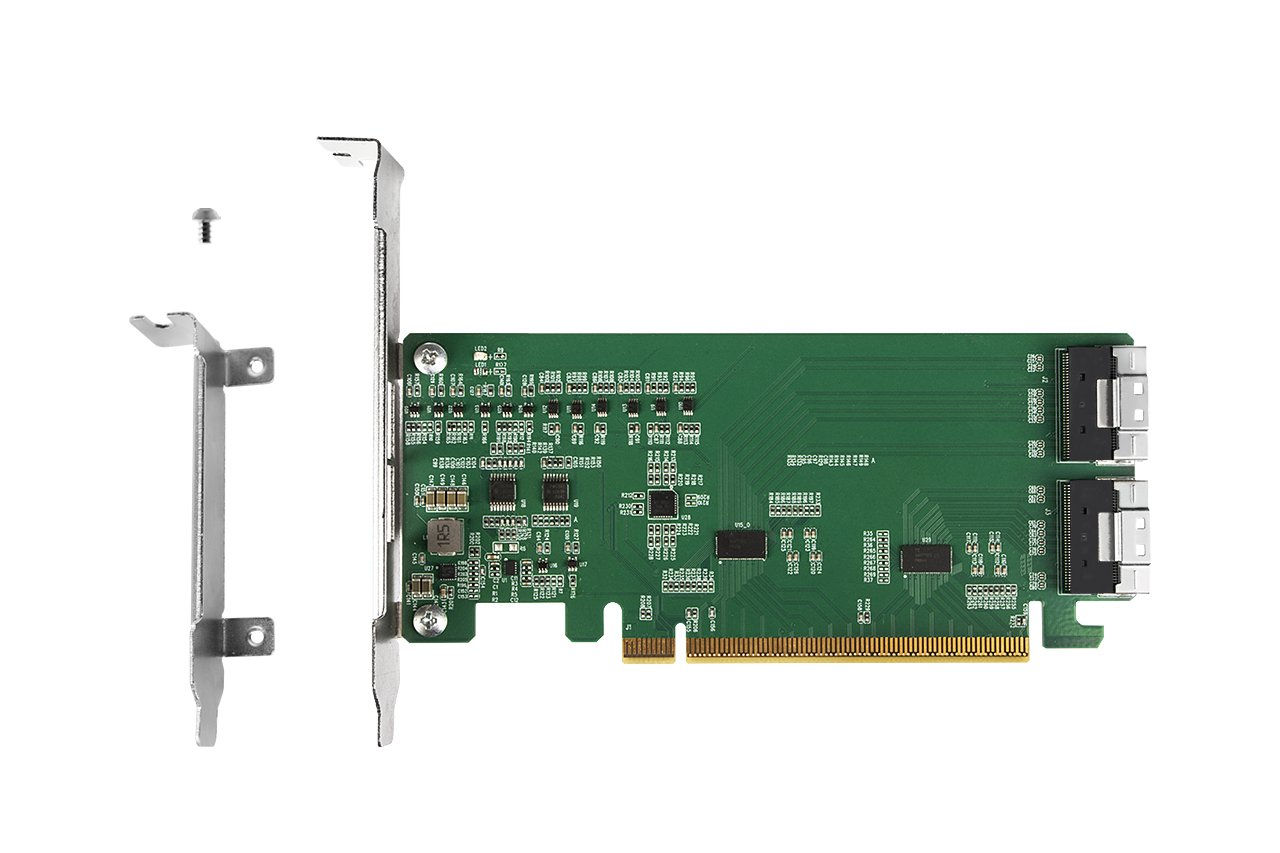

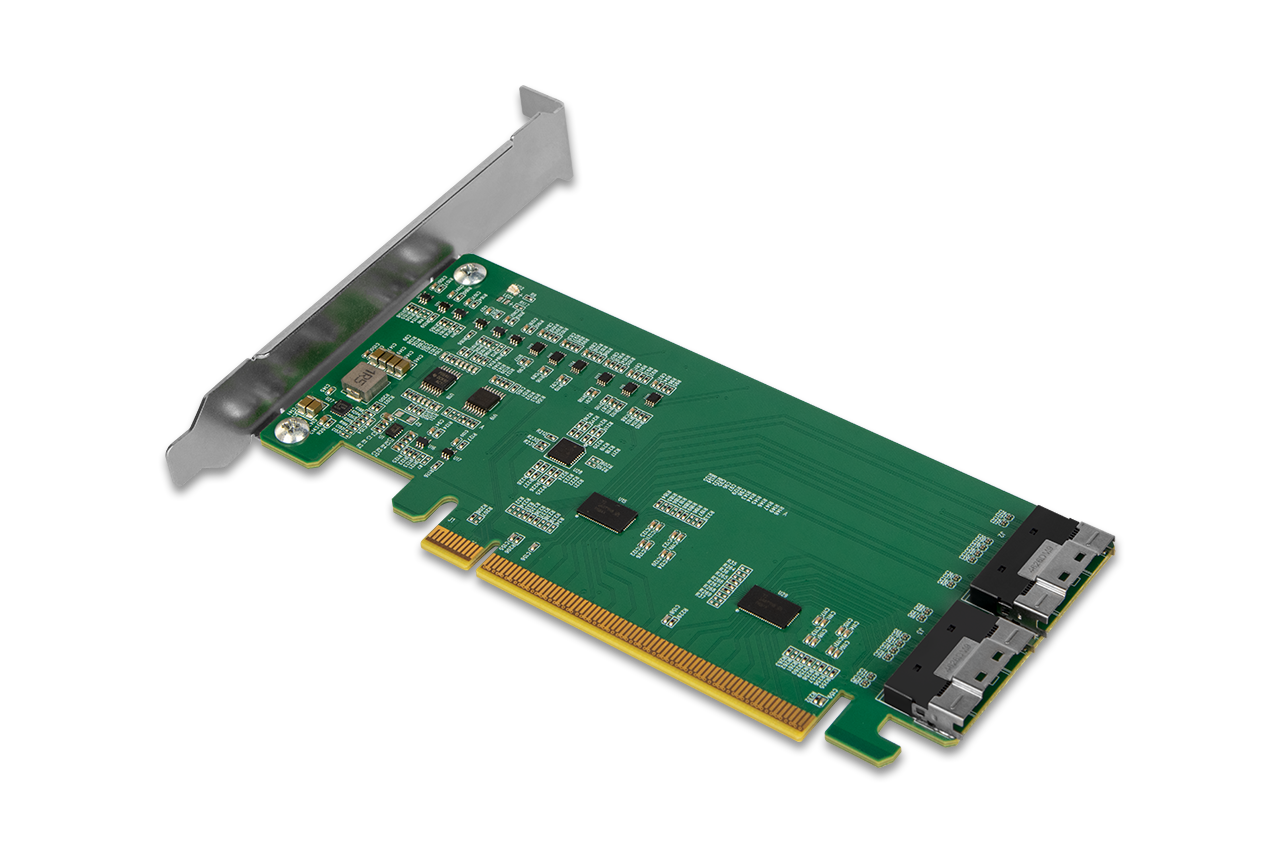

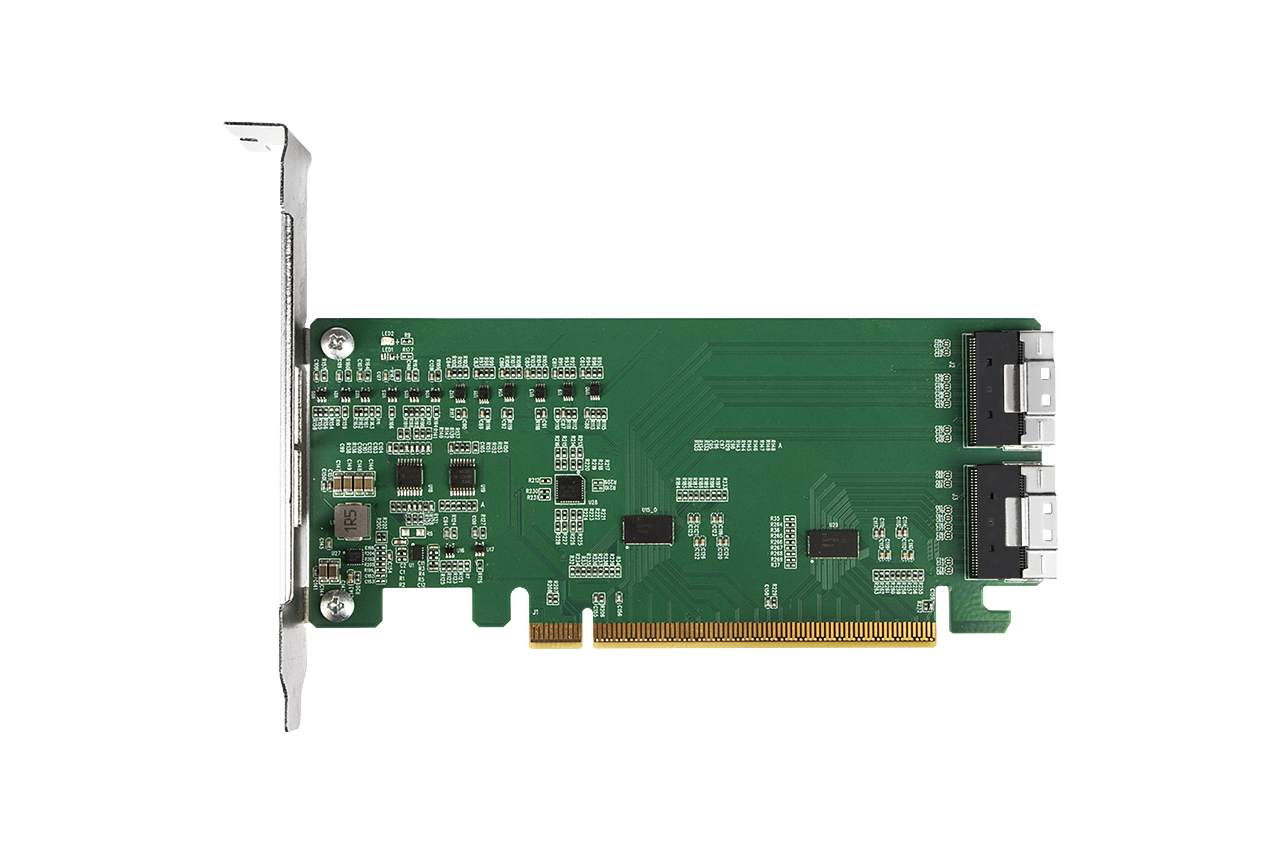

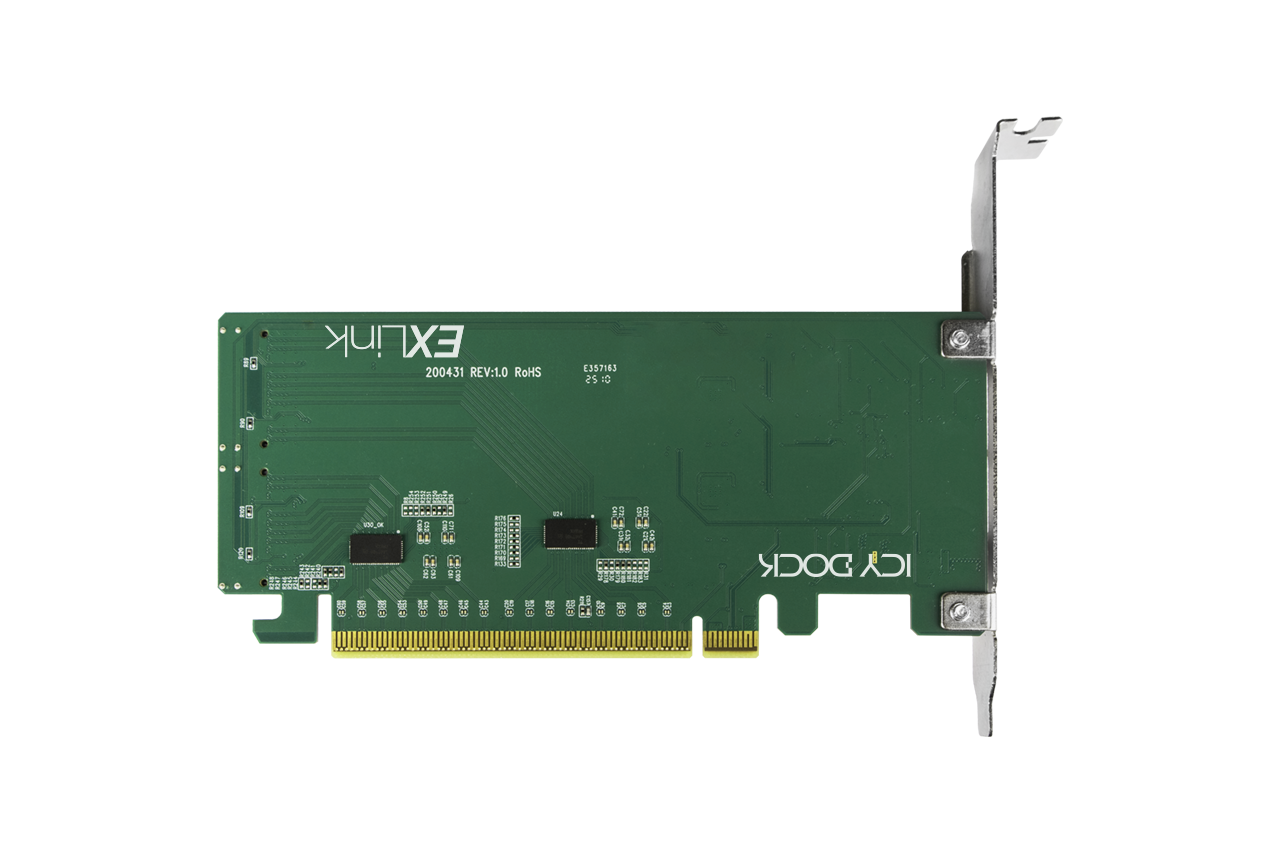

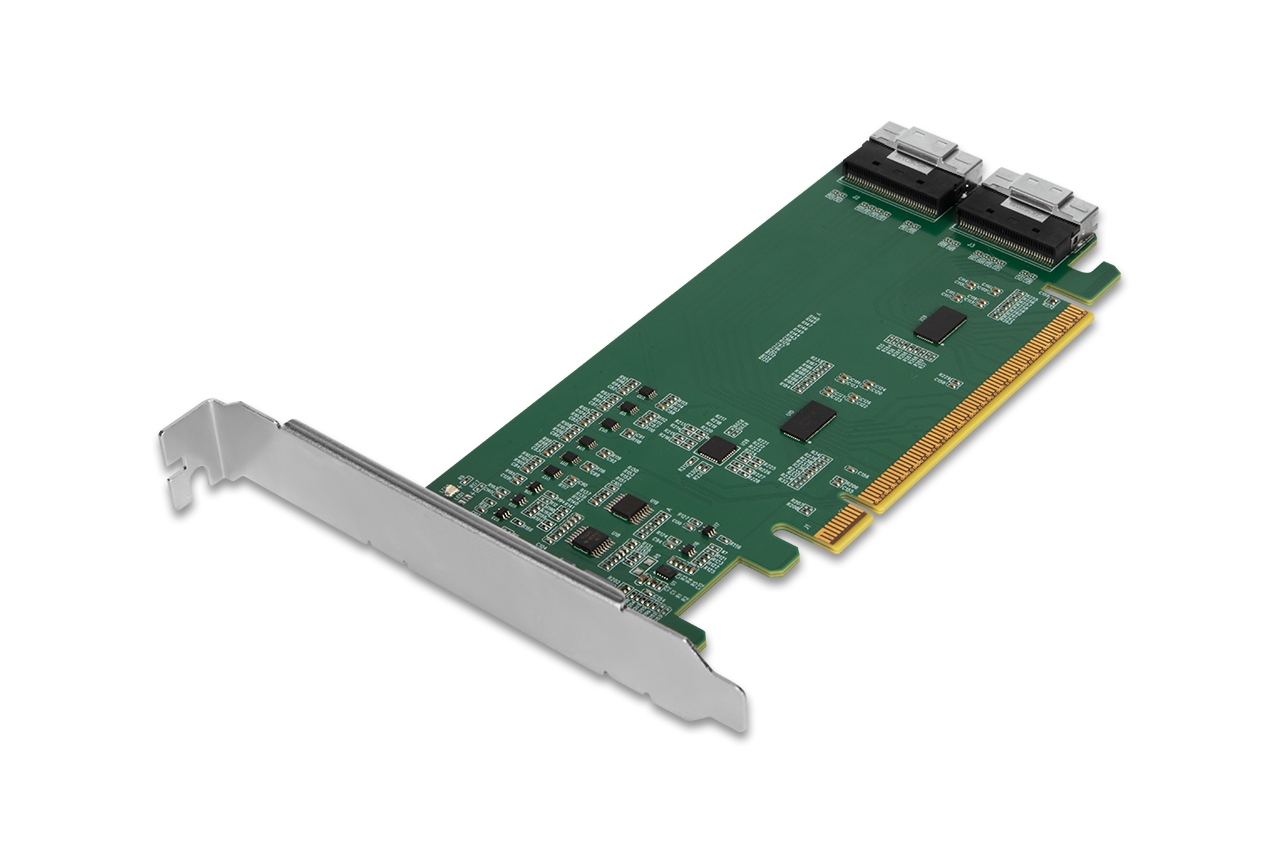

EXLink MB308A_PCIe 4.0 x16 NVMe 轉接卡，內建 2 個 SlimSAS 8i (SFF-8654) 埠及 Redriver（需 PCIe 拆分支援）

高速 NVMe 轉接卡，支援多顆 SSD 高速運作

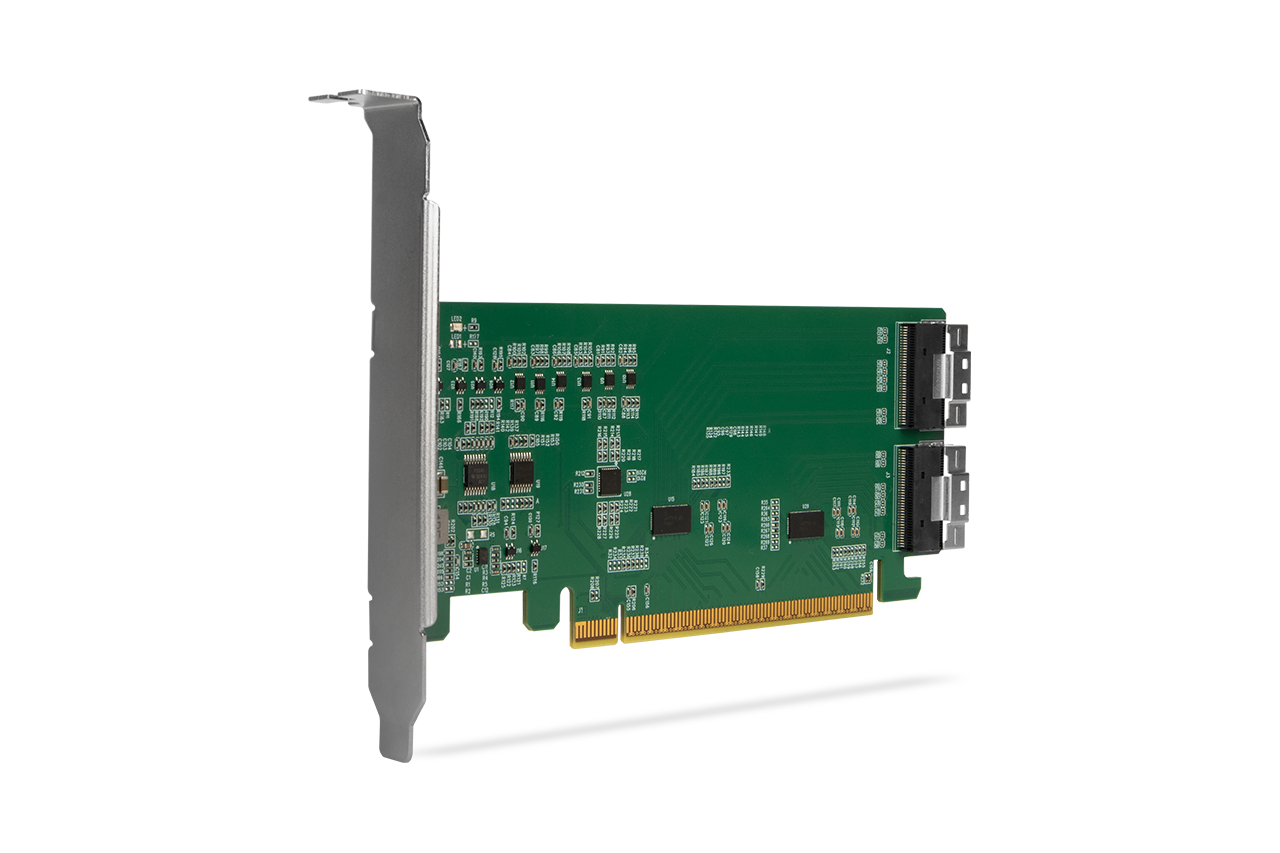

MB308A 是一款高效能 PCIe 4.0 x16 NVMe SSD 轉接卡，內建 2 個 SlimSAS 8i (SFF-8654) 埠，搭配 Redriver IC 與 PCIe 時脈緩衝器，保持訊號完整性，即使長距離傳輸也能維持穩定的 PCIe Gen4 速度。與 ICY DOCK NVMe 抽取式硬碟盒驗證相容，是伺服器、工作站與驗證實驗室的可靠選擇。

提醒: MB308A 需依賴主板支援 PCIe 拆分 (x4, x4, x4, x4) 才能同時讀取最多 4 顆 NVMe SSD。MB308A 轉接卡本身不具備拆分功能，無法自行提供 PCIe 拆分，請用戶務必確認主板與 CPU / 晶片組是否支援通道拆分，或 BIOS 設定。

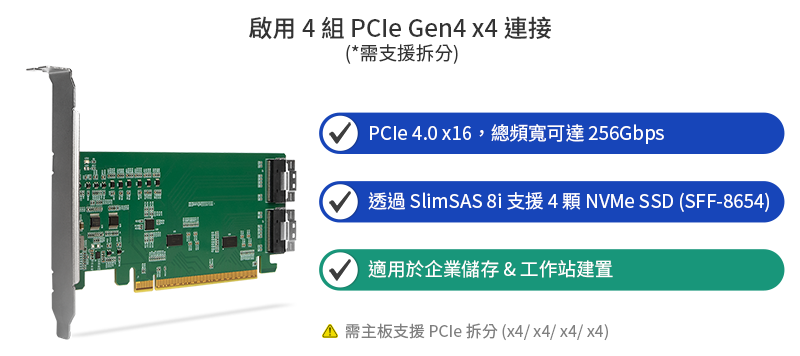

啟用拆分，在 PCIe x16 接口下功能效果與帶寬優化

PCIe 4.0 x16 介面可提供最高 256Gbps 總頻寬，MB308A 設計可搭配支援 PCIe 拆分 (x4, x4, x4, x4) 的主板使用。啟用拆分功能後，兩個 SlimSAS 8i 埠可同時連接四顆 NVMe SSD，實現高效資料傳輸。若主板不支援拆分，則僅能識別單顆 SSD。

提醒: PCIe 4.0 x16 總頻寬 256Gbps 標示為理論最大單向帶寬，實際傳輸速率會因 CPU、主板、裝置與線材限制而略低。

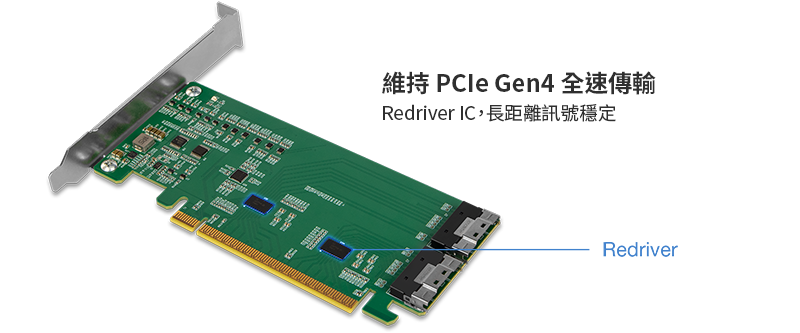

Redriver IC，長距離訊號可穩定傳輸

內建 Redriver IC 能在高速 NVMe 環境下均衡、放大訊號，即使長距離線材也能保持 PCIe Gen4 全速，確保 AI/ML 訓練、資料驗證及科學模擬等工作負載可靠傳輸。

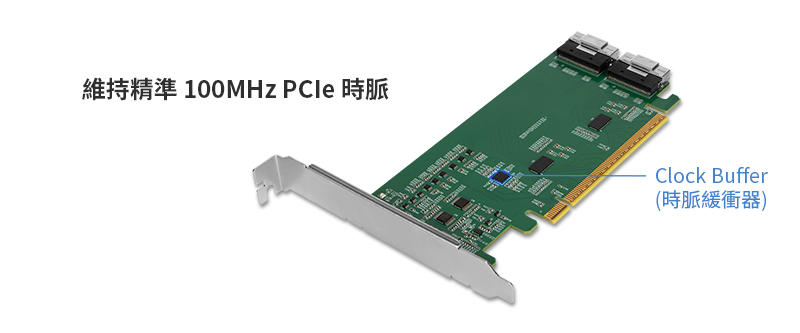

PCIe 時脈緩衝 & SMBus 管理，企業級穩定可靠

為維持連接裝置間的時間同步，MB308A 內建 100MHz PCIe 時脈緩衝器用於 SlimSAS 介面 NVMe 儲存裝置。內建 SMBus 切換與重置管理功能，提升系統穩定性並提供帶外控制，確保企業級應用環境中的可靠運作。

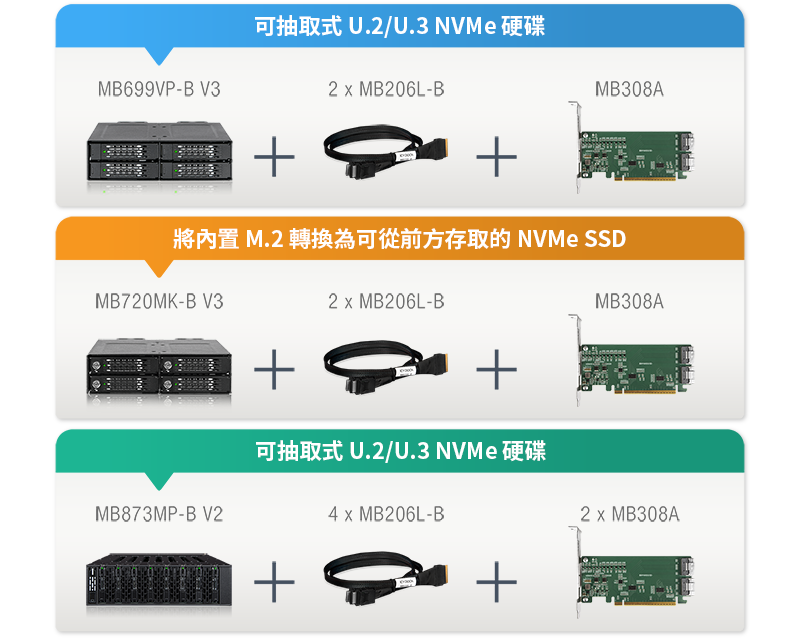

經驗證相容，簡化整合，高速 NVMe 即裝即用

MB308A 已與 ICY DOCK NVMe 硬碟抽取盒產品完成驗證，確保在企業級與工作站部署中具備可靠的相容性。為您降低系統整合風險，並為客戶提供完整測試的高速可抽換 NVMe 儲存解決方案。

為簡化線材與介面選擇，ICY DOCK 為您推荐 NVMe 選購指南功能，您可依照連接器類型、主機板卡與硬碟盒篩選出最適合的組合，方便終端用戶或 SI 業者快速搭配：
NVMe 儲存裝置互動指南

別忘了也請將具備相容性的 NVMe 線材，列入裝機評估的考慮清單:
ICY DOCK NVMe 線材

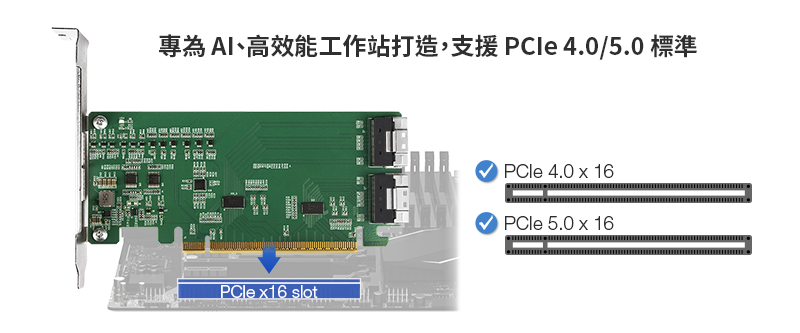

PCIe 5.0 Ready！超高速 256 Gbps 理論頻寬

XLink MB308A 支援最新 PCIe 5.0 / 4.0 x16 介面，具備 256 Gbps 理論總頻寬，並針對 PCIe 4.0 訊號完整性進行最佳化設計，實現穩定高速的資料交換與卓越傳輸品質。同時向下相容 PCIe 3.0 / 2.0，無論系統升級或新建系統，都能發揮極速效能與長期擴充潛力。

提醒: 若將 PCIe 4.0 裝置插入 PCIe 2.0 或 3.0 插槽，實際速度會受限於該插槽版本。另，通道拆分功能（Bifurcation）不取決於 PCIe 版本，需確認主板與 CPU / 晶片組是否支援通道分割設定，即便支援拆分，也需確認 CPU 具備足夠的 PCIe 通道數量。

主要特色

•	2 x SlimSAS 8i (SFF-8654) 埠，符合 SFF-9402 Rev 1.1

•	PCIe 4.0 x16 介面，總頻寬最高 256Gbps

•	內建 Redriver IC (用於高速介面的訊號中繼器)，長距離傳輸過程中補償/恢復訊號，提供更好效能

•	100MHz PCIe 時脈緩衝器，企業級穩定

•	需主板 PCIe 拆分支援（x4, x4, x4, x4），以利同時使用 4 顆 SSD (MB308A 本身不提供 PCIe 拆分功能)

•	已通過與 ICY DOCK NVMe 硬碟抽取盒與線材相容性驗證

•	可與多代 PCIe 相容：PCIe 2.0 / 3.0 / 4.0 / 5.0 (PCIe 5.0 將以 Gen4 速度運行)

•	全高支架規格, 符合 CE/UKCA/RoHS/REACH 標準認證

•	2年有限保固，安心使用

規格

型號 :	MB308A
相容硬碟類型 :	NVMe
支援插槽 :	Works with x16 PCIe 2.0/3.0/4.0 or 5.0 slots on motherboards, (主機板需支援拆分功能，將 PCIe x16 拆為 x4/x4/x4/x4)
主機介面 :	1 x PCIe x16 連接端子
端點介面 (對外連接埠規格) :	2 x SlimSAS 8i(SFF-8654) , 腳位依據 SFF-9402 Rev 1.1 定義
傳輸速度 :	PCIe 4.0 x 16 最高達 256Gbps
支援作業系統 :	無限制
產品內容 :	產品本機、螺絲、使用手冊
產品尺寸 (W x H x D) :	120.8 x 165.1 x 21.5mm
產品重量：	66.8g
含包裝盒重量：	162g
認證：	CE, UKCA, RoHS, REACH
保固年限：	2年有限保固

常見問題

Q: 如何確認我的主機板是否與 MB308A 轉接卡相容，並能偵測及讀取安裝的 4 顆 NVMe SSD 呢?

A: 您的主機板必須符合以下條件:

主機板支援 PCIe 拆分（PCIe Bifurcation）: PCIe 拆分將單一 PCIe x16 插槽拆分為多個通道。例如 x16 插槽可拆分為 4 個 PCIe x4 通道（x4/x4/x4/x4），以利支援 4 顆 SSD。
足夠的 PCIe 通道數量：主機板與 CPU 須有足夠的 PCIe 通道數，來支援所有安裝在主機板上的 PCIe 裝置（包括 M.2 NVMe SSD）。安裝的設備數量越多，所需的 PCIe 通道也越多。
PCIe 插槽正確配置 : 安裝 MB308A 的 PCIe 插槽需具備足夠通道，並正確啟用 PCIe 拆分模式，才能完整支援 4 顆 SSD。

重要提醒: PCIe 通道的可用性取決於您的主機板與 CPU 規格，以及系統中已安裝的 PCIe SSD 與其他裝置數量。因此，僅依相容性列表無法保證您的設備能與 MB308A 完整相容。我們強烈建議您先向主機板供應商確認系統可用的 PCIe 通道數量，並確定是否有足夠空閒插槽，以完整支援 MB308A 與 4 顆 SSD。

如果無法從主機板供應商處獲得相關資訊，您可以按照以下步驟自行驗證相容性。 (僅適用於 Asus, ASRock 與 AORUS 主機板)

步驟 1: 開啟主機板相容性 & PCIe 拆分設定對照表，找到您使用中的主機板型號。

步驟 2:

請先確認您所使用的 CPU 與主機板型號，找出可支援 MB308A 的 PCIe 插槽。
您需要選擇支援4(x4+x4+x4+x4) 模式的 PCIe 插槽，以偵測 4 顆 SSD。
若 PCIe X16_1 插槽已被其他裝置佔用（例如顯示卡或 RAID 卡），則 PCIe X16_2 和 PCIe X16_3 插槽僅能使用剩餘的 PCIe 通道。
請參考主機板型號與 CPU 類型在不同配置下的 PCIe 通道分佈圖，以找到適合安裝 MB308A 的插槽。
以下示例使用 ASUS AMD CROSSHAIR VII HERO，協助您更清楚理解如何依據相容性列表選擇插槽。

以 ASUS AMD CROSSHAIR VII HERO 主機板為例：

若使用 AMD Ryzen 1000 / 2000 / 3000 / 5000 系列處理器，PCIe X16_1 插槽可支援 MB308A，並完整讀取 4 顆 M.2 NVMe SSD。
若使用 AMD Ryzen 5000 G-Series / 4000 G-Series 處理器，PCIe X16_1 插槽僅能讀取 3 顆 M.2 NVMe SSD。
若使用 AMD Ryzen 2000 G-Series / 3000 G-Series / 第七代 A-Series / Athlon X4 系列處理器，PCIe X16_1 插槽僅能讀取 2 顆 M.2 NVMe SSD。

重要提醒:

檢查 Intel 主機板相容性的方法，與上述 AMD 範例相同。
PCIe 插槽共用 PCIe 通道，且拆分模式（Bifurcation）會因插槽位置而異。並非所有空置插槽都有足夠通道支援 MB308A。若系統已安裝顯示卡、RAID 卡或 HBA 擴充卡，請先確認剩餘插槽是否符合需求。
若主機板 CMOS 電池（鈕扣電池）電量不足，斷電或重新啟動後，BIOS 設定可能還原為預設值。若先前將 PCIe 插槽手動設定為拆分模式，可能會回復為單通道（x16），導致系統僅偵測到一顆 SSD。
建議定期檢查並更換 CMOS 電池，確保 MB308A 中的所有 SSD 穩定被系統識別。

若您想回報相容或不相容的主機板型號，請點擊 「我要回報相容性問題」以供我們進一步驗證與更新。
