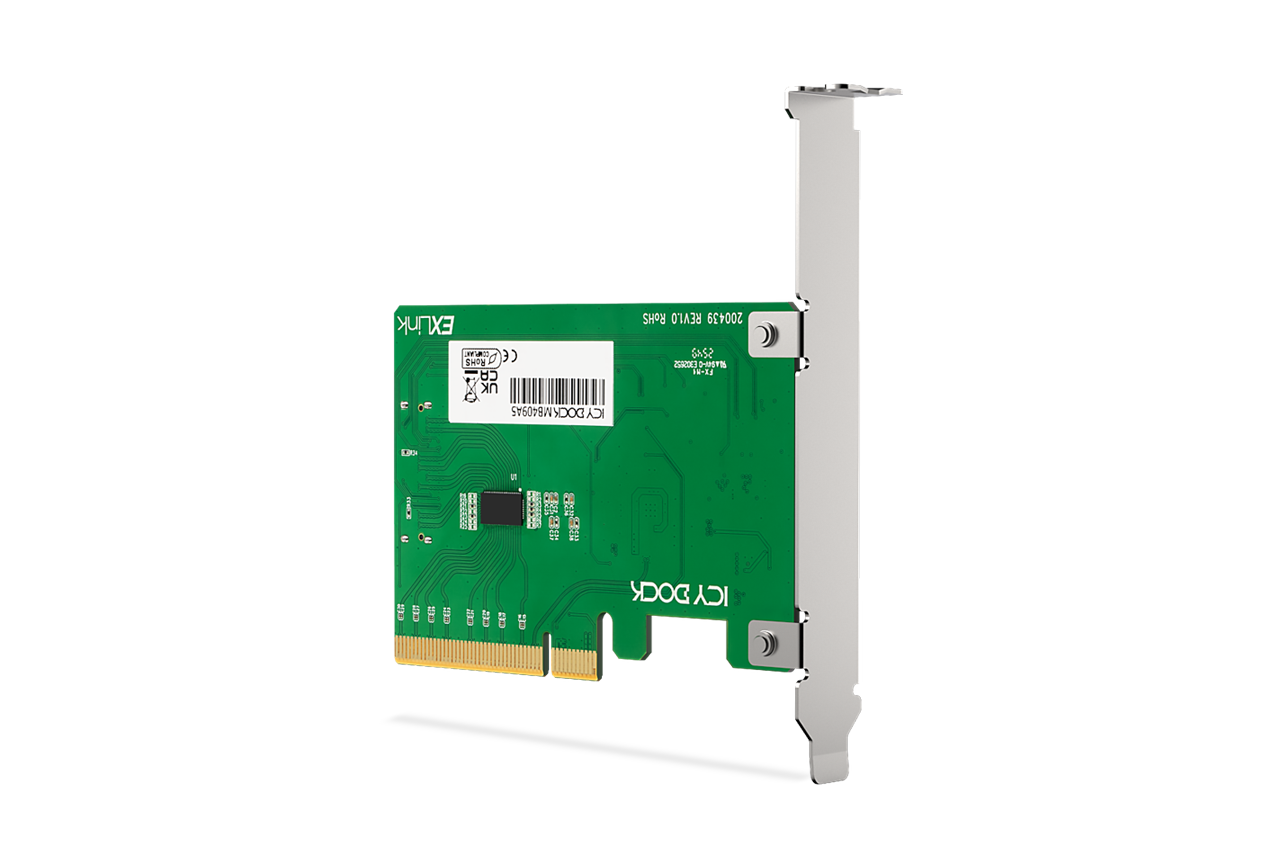

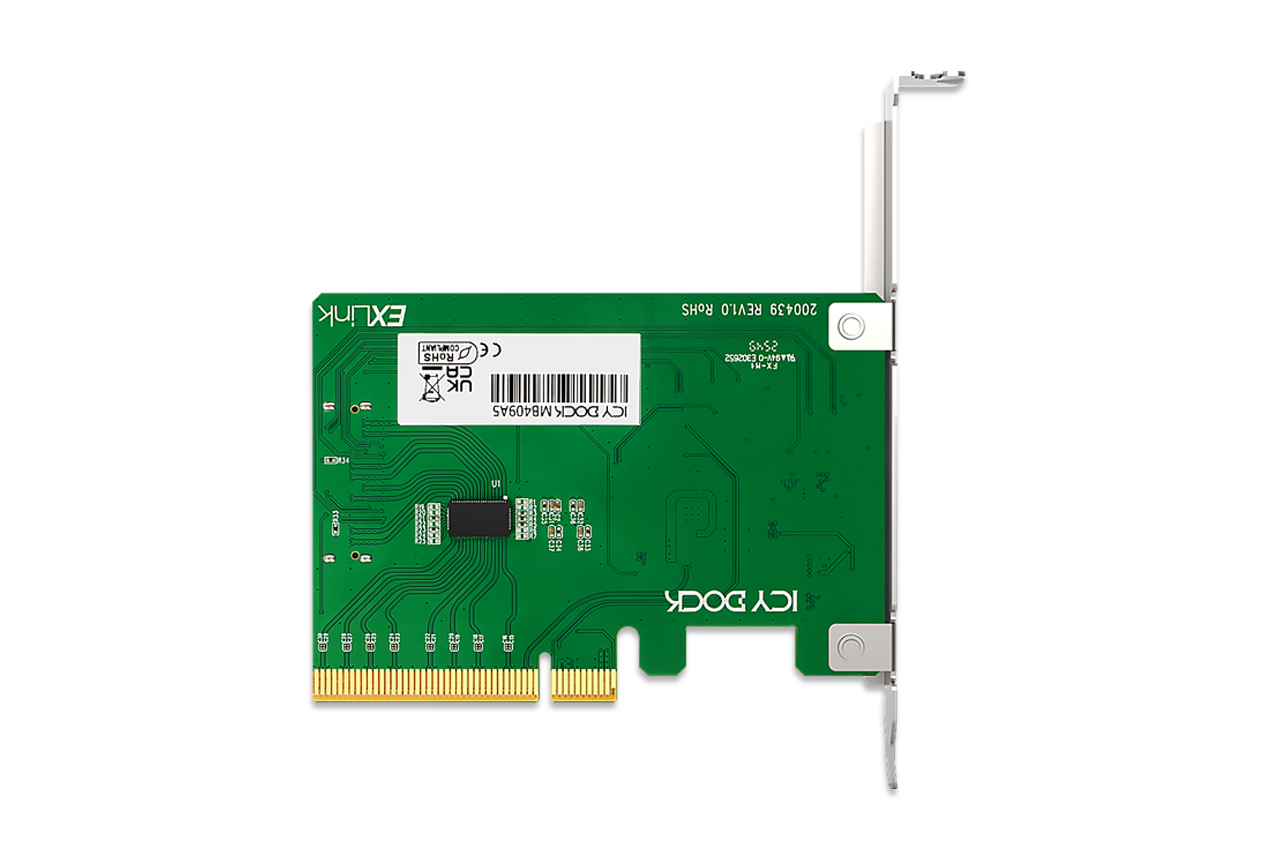

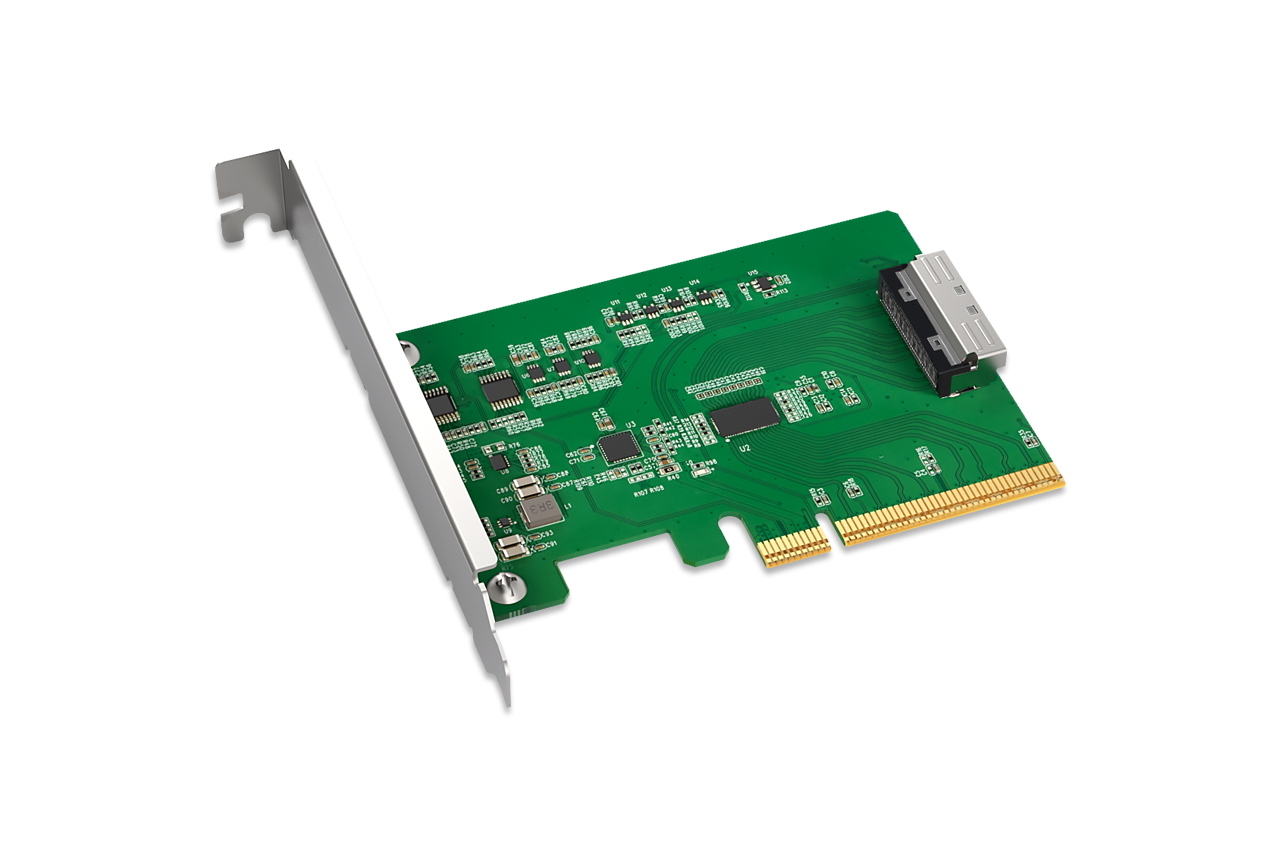

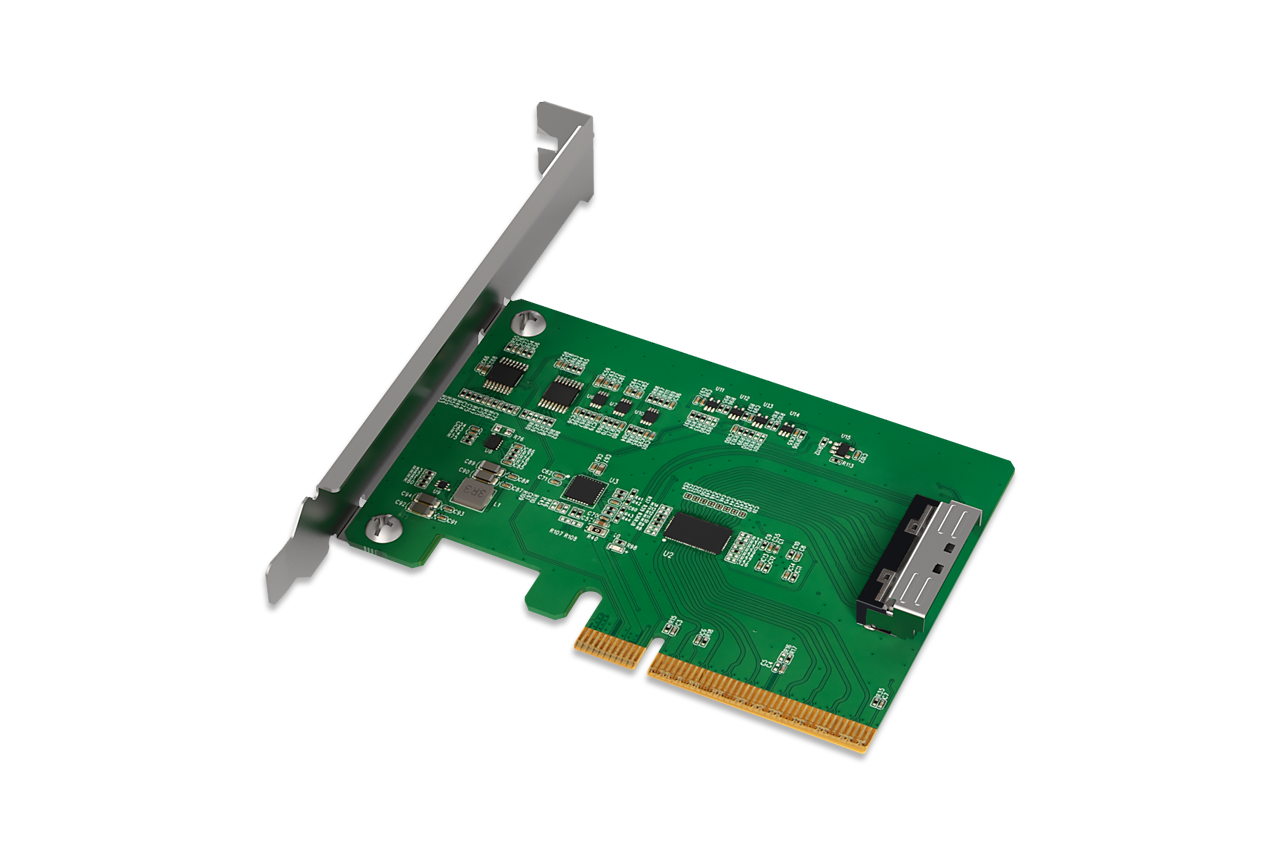

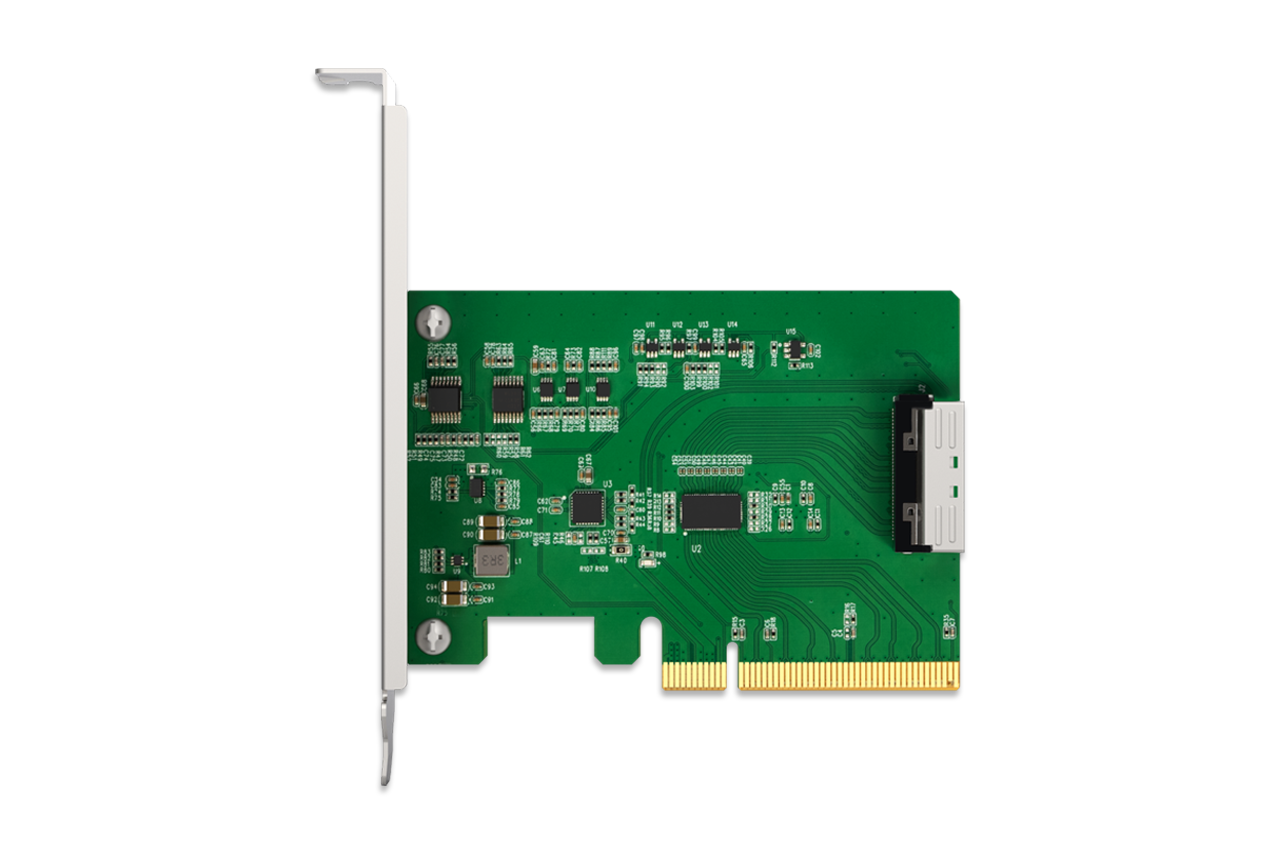

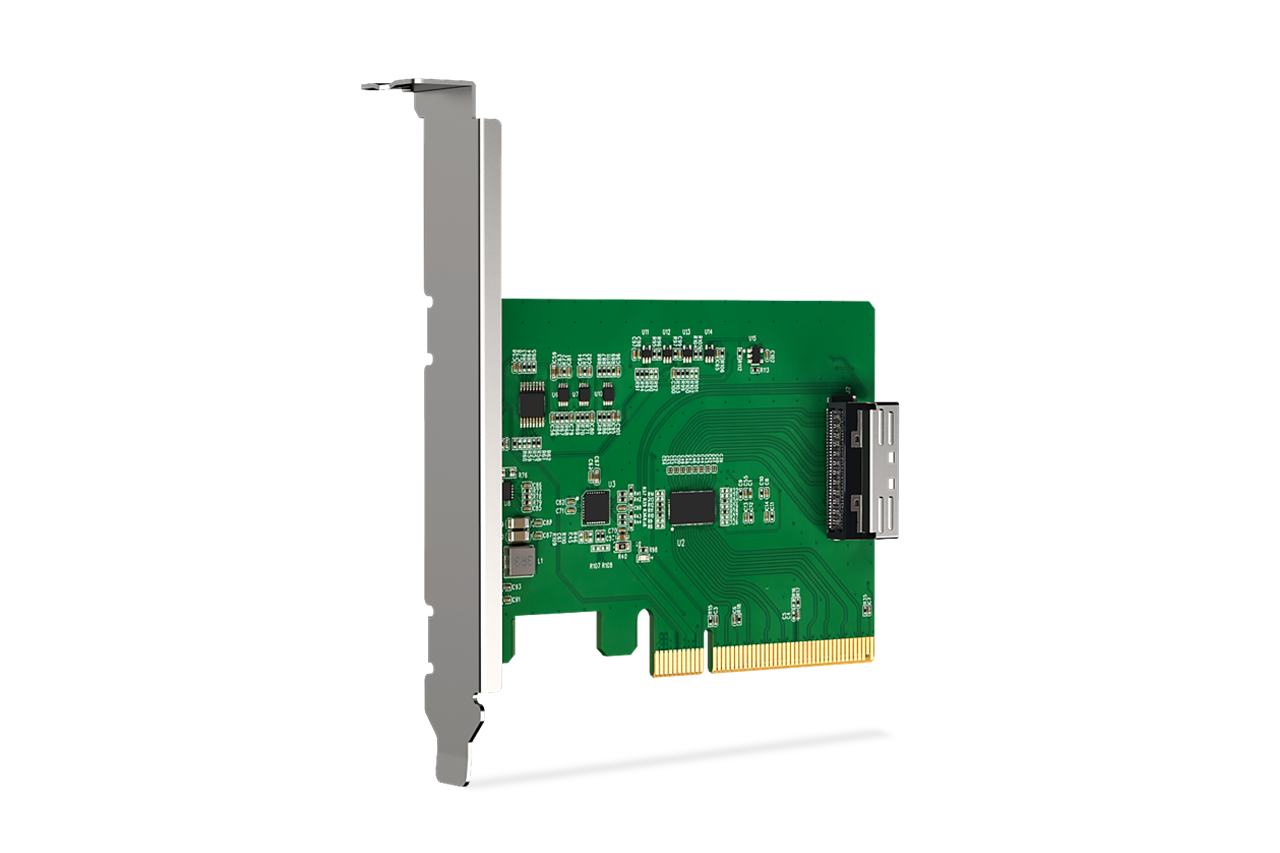

MB409A5_MCIO 8i（SFF-TA-1016）轉 PCIe 5.0 x8 轉接卡（內建 Redriver 訊號重驅動器）

將 PCIe Gen5 NVMe 連接能力擴展至 MCIO 架構儲存系統

EXLink MB409A5 轉接卡專為支援通道分割（Lane Bifurcation）的 PCIe Gen5 x8 插槽所設計，可橋接至新一代 MCIO 8i（SFF-TA-1016）連接介面，在高階儲存應用中提供最高 256Gbps 的總頻寬，以實現高速 NVMe 訊號傳輸。

透過整合 PCIe Redriver 與最佳化訊號調理設計，MB409A5 使系統設計人員與整合商即使在需要較長 PCB 走線或線纜連接的架構中，也能更具彈性地部署 MCIO 架構的 NVMe 解決方案。

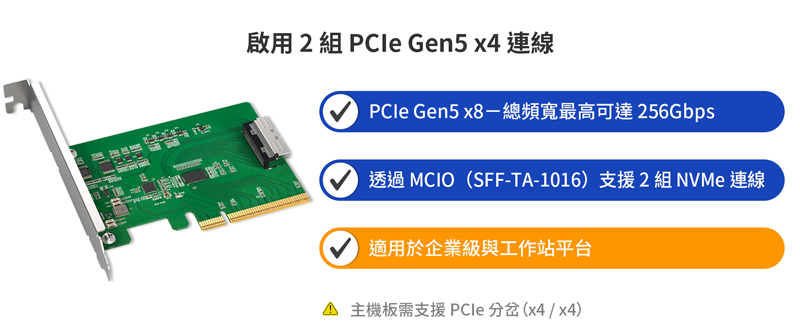

專為靈活的 PCIe Gen5 架構設計

MB409A5 採用 PCIe 5.0 x8 介面設計，適用於支援通道分割（x4 / x4）的主機板。啟用後，可透過 MCIO 連接將 PCIe x8 介面分割為兩組獨立的 x4 NVMe 通道，並透過相容線材支援最多兩顆 NVMe SSD。

若主機板未提供 PCIe 通道分割功能，系統可能僅能辨識單一 NVMe SSD。
簡易擴充高速 NVMe 儲存解決方案

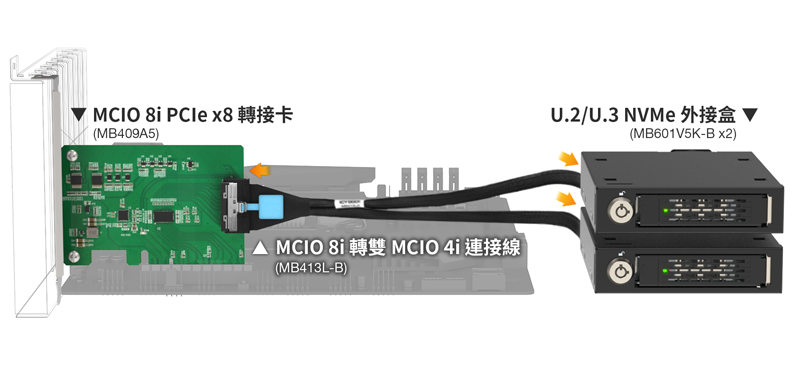

EXLink MB409A5 提供一種簡潔且可擴充的方式，透過 MCIO 架構連接來擴展 PCIe Gen5 NVMe 儲存。*當搭配 ICY DOCK 的 ToughArmor MB601V5K-B 以及 MB413L-B MCIO 8i 轉雙 MCIO 4i 線材時，系統建構者即可透過單一 PCIe x8 插槽，輕鬆配置兩組前置可存取的 U.2 / U.3 PCIe Gen5 NVMe SSD 硬碟槽。

此架構可在無需專用背板的情況下，簡化高密度 NVMe 部署流程，特別適用於需要可抽取式 NVMe 儲存，同時維持訊號完整性與 PCIe Gen5 效能的伺服器與工作站平台。*

*主機板需支援 PCIe 通道分割（x4 / x4）

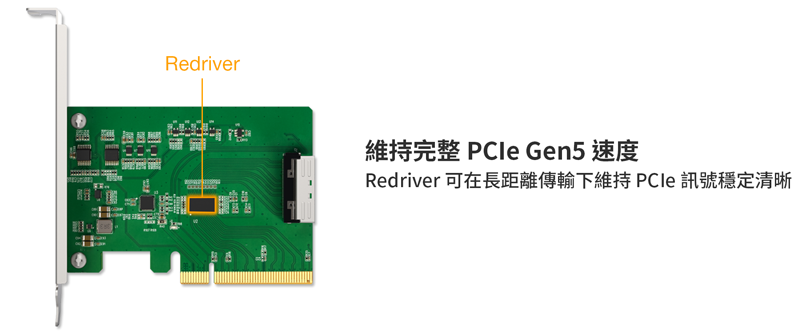

透過內建 Redriver 維持穩定的高速訊號傳輸

隨著 PCIe Gen5 傳輸速率提升，訊號完整性的重要性亦隨之提高——尤其在使用較長的 PCB 走線或外接線纜時更為關鍵。MB409A5 內建 PCIe Gen5 Redriver，可對訊號進行等化與重建，協助在四條 PCIe 通道上維持穩定的 32 GT/s 傳輸速率。

此設計使基於 MCIO 架構的 NVMe 連接，即使在無法直接連接的複雜系統佈局中，仍可維持完整的 PCIe Gen5 效能表現。

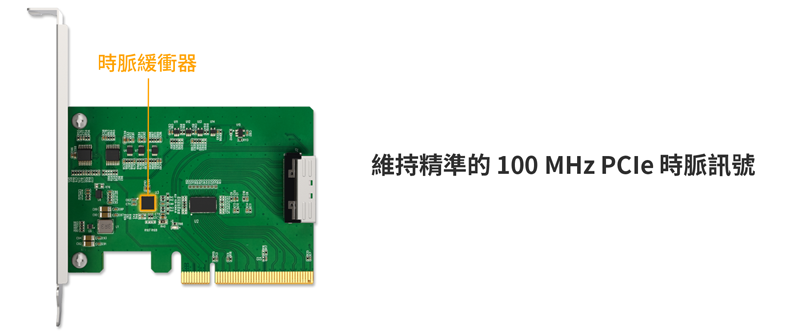

PCIe 時脈緩衝器與側帶訊號管理

為確保連接裝置之間的精準時序同步，MB409A5 內建 100MHz PCIe 時脈緩衝器，可在較長的佈線路徑下維持穩定的時脈同步。

此外，經緩衝處理的 PERST#、WAKE# 與 CLKREQ# 訊號可進一步提升系統穩定性與回應能力，使此轉接卡特別適用於企業級平台與長時間連續運作環境。

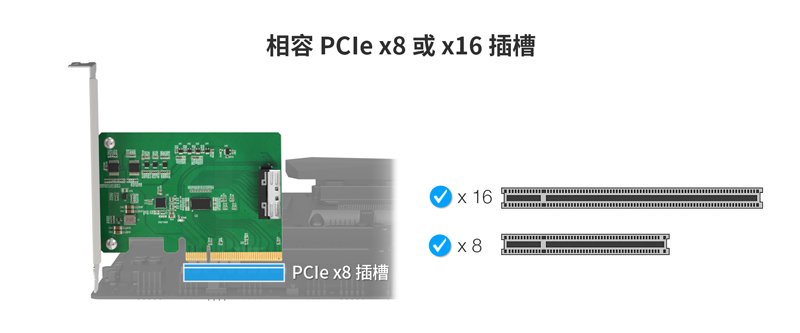

彈性平台相容性

MB409A5 相容於多種 PCIe 主機環境，支援 PCIe Gen2 至 Gen5 插槽，並可安裝於主機板上的 x8 或 x16 實體 PCIe 插槽中。由於不受作業系統限制，此轉接卡特別適合系統整合商、OEM 廠商及解決方案供應商，在不同硬體與軟體環境中建構支援 NVMe 的平台架構。
透過 ICY DOCK 選型工具，輕鬆完成 NVMe 升級

NVMe 儲存選型工具 — 互動式導引平台，依據您的系統 NVMe 插槽類型與安裝需求，協助快速篩選相容的硬碟抽取盒、線材與轉接卡。

無論是系統整合商或 DIY 使用者，都能有效消除選型不確定性，輕鬆打造理想的可抽取式 NVMe 儲存解決方案。

主要特色

•	PCIe 5.0 x8 介面，總頻寬最高可達 256Gbps

•	採用 MCIO 8i（SFF-TA-1016）連接器，用於高速 NVMe 訊號傳輸

•	支援 PCIe 通道分割（Lane Bifurcation），可配置為雙 x4 NVMe 架構

•	內建 PCIe Redriver 訊號重驅動器，可於延長走線與線纜環境下提升訊號完整性

•	100MHz PCIe 時脈緩衝器，確保企業級穩定時序

•	已驗證與 ICY DOCK NVMe 行動式硬碟抽取盒及線材之相容性

•	通用 PCIe 插槽支援：PCIe 2.0 / 3.0 / 4.0 / 5.0

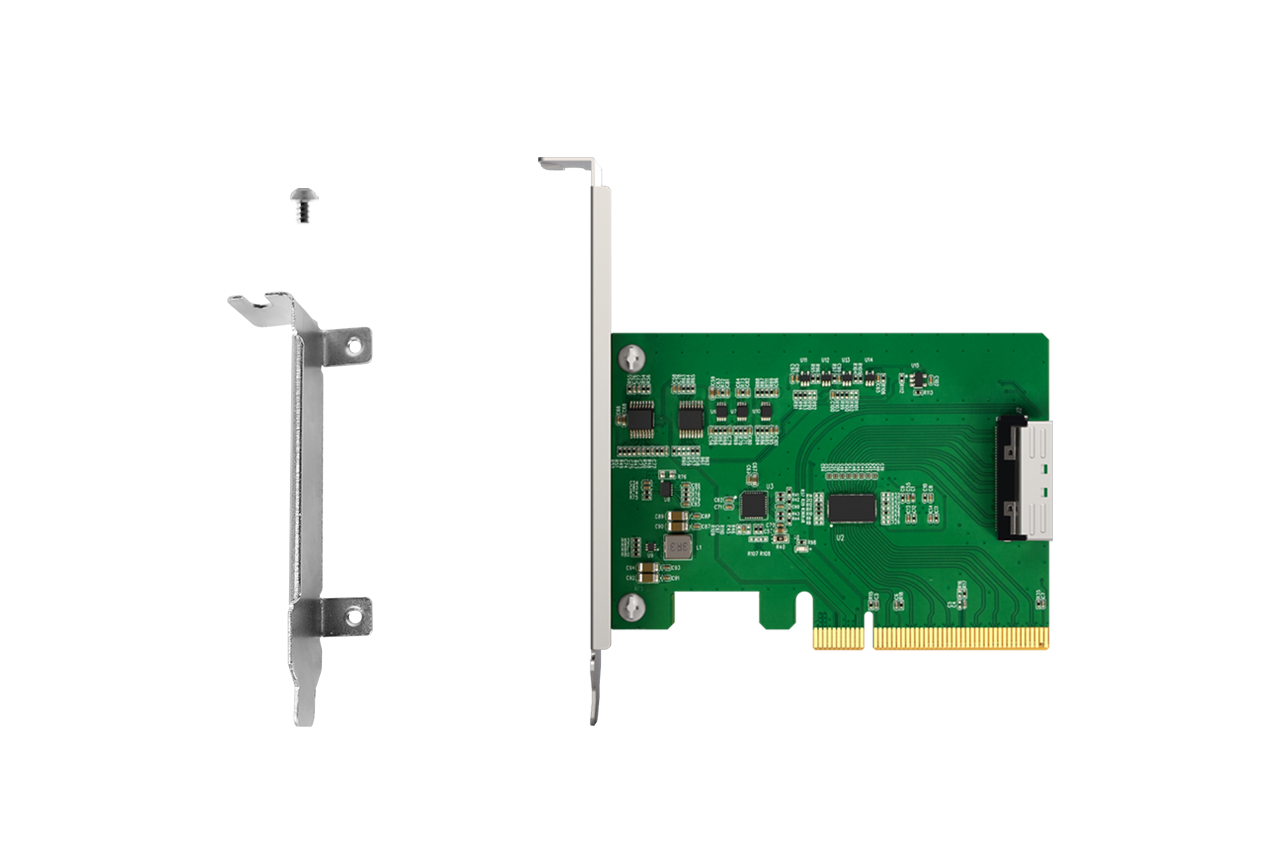

•	全高擋板設計，符合 CE / UKCA / RoHS / REACH 規範

•	適用於採用 PCIe Gen5 架構之伺服器與工作站平台

•	需主機板支援 PCIe 通道分割（x4, x4）方可存取兩顆 SSD （本轉接卡本身不具備通道分割功能）

•	2 年有限保固

規格

型號：	MB409A5
相容硬碟類型：	NVMe
支援插槽：	適用於主機板 x16 PCIe 2.0 / 3.0 / 4.0 或 5.0 插槽
主機端介面：	1 x PCIe x8 連接器
裝置端介面：	1 x MCIO 8i（SFF-TA-1016）
傳輸速率：	PCIe 5.0 x8 最高可達 256Gbps
支援作業系統：	不限
產品內容：	裝置本體、固定螺絲、使用手冊
認證：	CE、UKCA、RoHS、REACH
保固年限：	2 年保固

相容性注意事項

主機板或系統層級需支援 PCIe 通道分割（Bifurcation）
NVMe 裝置支援情況與系統行為依平台實作而定
MCIO 線材與 NVMe 硬碟抽取盒需另行購買

常見問題

Q：如何確保我的主機板與 MB409A5 相容，並能正確偵測與讀取安裝於其中的兩顆 NVMe SSD？

A：您的主機板必須符合以下條件，才能辨識並讀取兩顆 NVMe SSD：

主機板必須支援 PCIe 通道分割（Bifurcation），可將單一 PCIe 插槽分割為多個通道。例如，可將 x8 插槽分割為 x4 / x4，或將 x16 插槽分割為 x4 / x4 / x4 / x4，以支援兩顆 NVMe SSD（實際支援方式依主機板設計而定）。
主機板與 CPU 的組合必須提供足夠的 PCIe 通道，以支援所有已安裝的 PCIe 裝置（包含 M.2 插槽中的 NVMe SSD）。
用於安裝 MB409A5 的 PCIe 插槽必須具備足夠的 PCIe 通道數，並正確設定為 PCIe 通道分割模式。

重要提示： PCIe 通道數量取決於主機板與 CPU 規格，以及您安裝的 PCIe SSD 與其他裝置數量。因此，我們無法僅根據相容性列表保證 MB409A5 一定相容。我們強烈建議您向主機板供應商確認系統中可用的 PCIe 通道數量，以及是否仍有可用的 PCIe 插槽可完整支援 MB409A5 搭配兩顆 NVMe SSD。

若無法從主機板供應商取得資訊，您可依照以下步驟自行驗證相容性（僅適用於 Asus、ASRock 與 AORUS 主機板）。

步驟 1： 開啟主機板相容性列表，並搜尋您的主機板型號。以下以 ASUS AMD TUF GAMING B450-PLUS II 為範例說明。

步驟 2： 找到主機板型號後，請依據您使用的 CPU 確認可支援 MB409A5 的 PCIe 插槽。以 ASUS AMD TUF GAMING B450-PLUS II 為例，若使用 AMD Ryzen 1000/2000/3000/5000 系列或 2000/3000 G-Series CPU，主機板上的 PCIEX16_1 插槽可支援 MB409A5；若使用 AMD Ryzen 4000/5000 G-Series CPU，則無任何 PCIe 插槽可支援 MB409A5。

重要注意事項：

Intel 主機板的相容性檢查方式與上述 AMD 範例相同。
PCIe 插槽會共用 PCIe 通道，且不同位置的插槽所支援的 Bifurcation 模式不同。並非所有空的 PCIe 插槽都具備足夠通道支援 MB409A5。若已安裝 GPU、RAID 或 HBA 卡，請確認剩餘插槽是否仍可支援 MB409A5。
若主機板 CMOS 電池電量不足，在斷電或重新開機後 BIOS 可能恢復為預設設定。若先前已手動設定 MB409A5 所使用插槽的 Bifurcation 模式，該設定可能會遺失並恢復為單通道（x16 或 x8）模式，導致系統僅偵測到一顆 SSD。建議定期檢查並更換 CMOS 電池，以確保 Bifurcation 設定能長期維持。

若要回報相容或不相容主機板，或查詢未列於清單中的主機板相容性，請點擊此處
