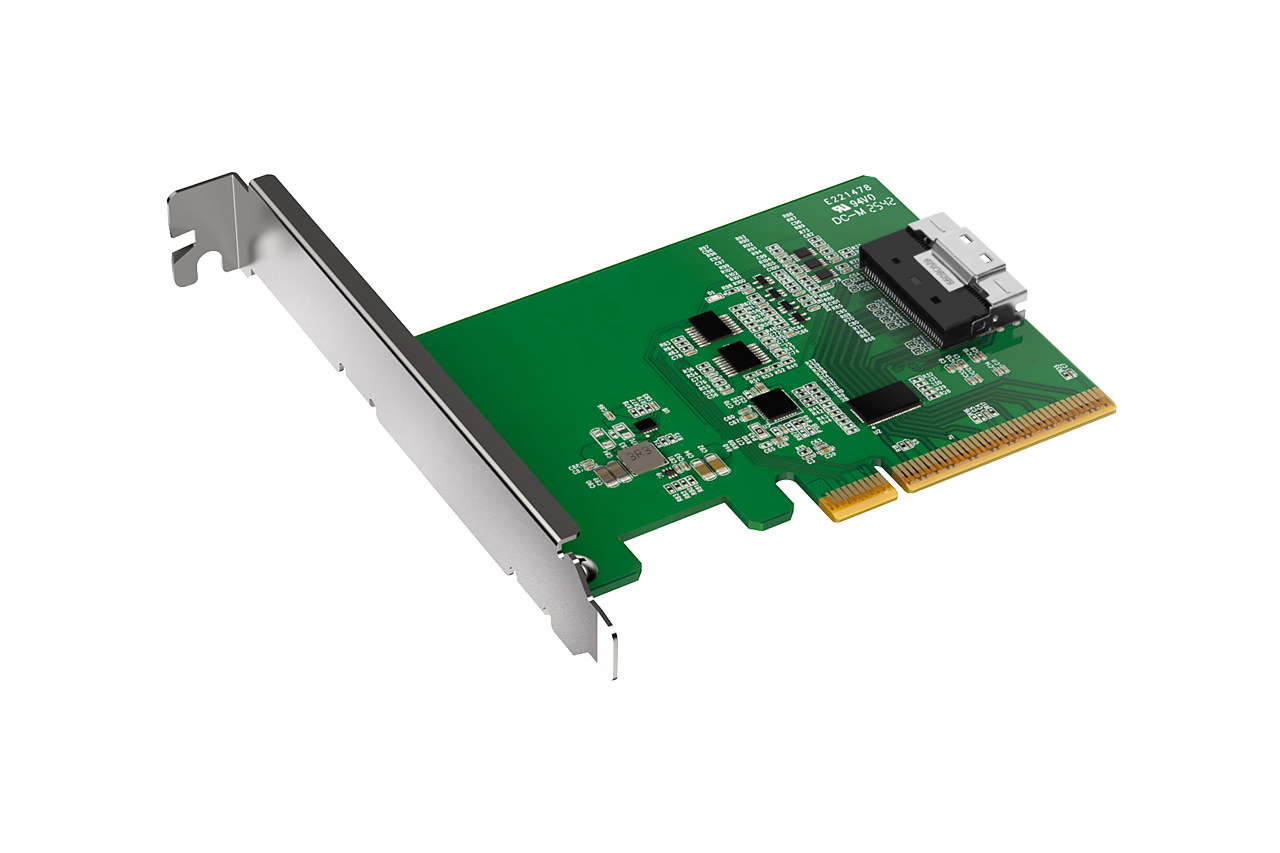

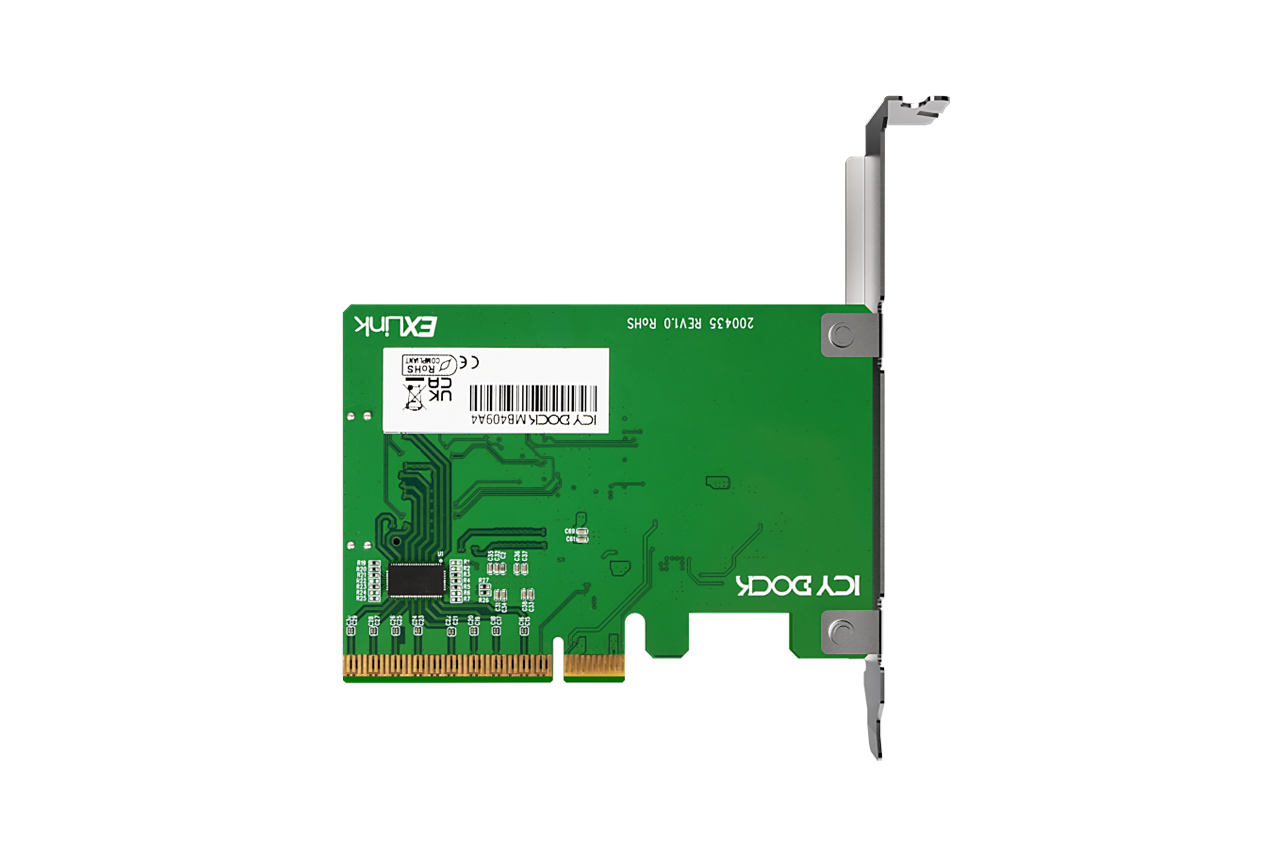

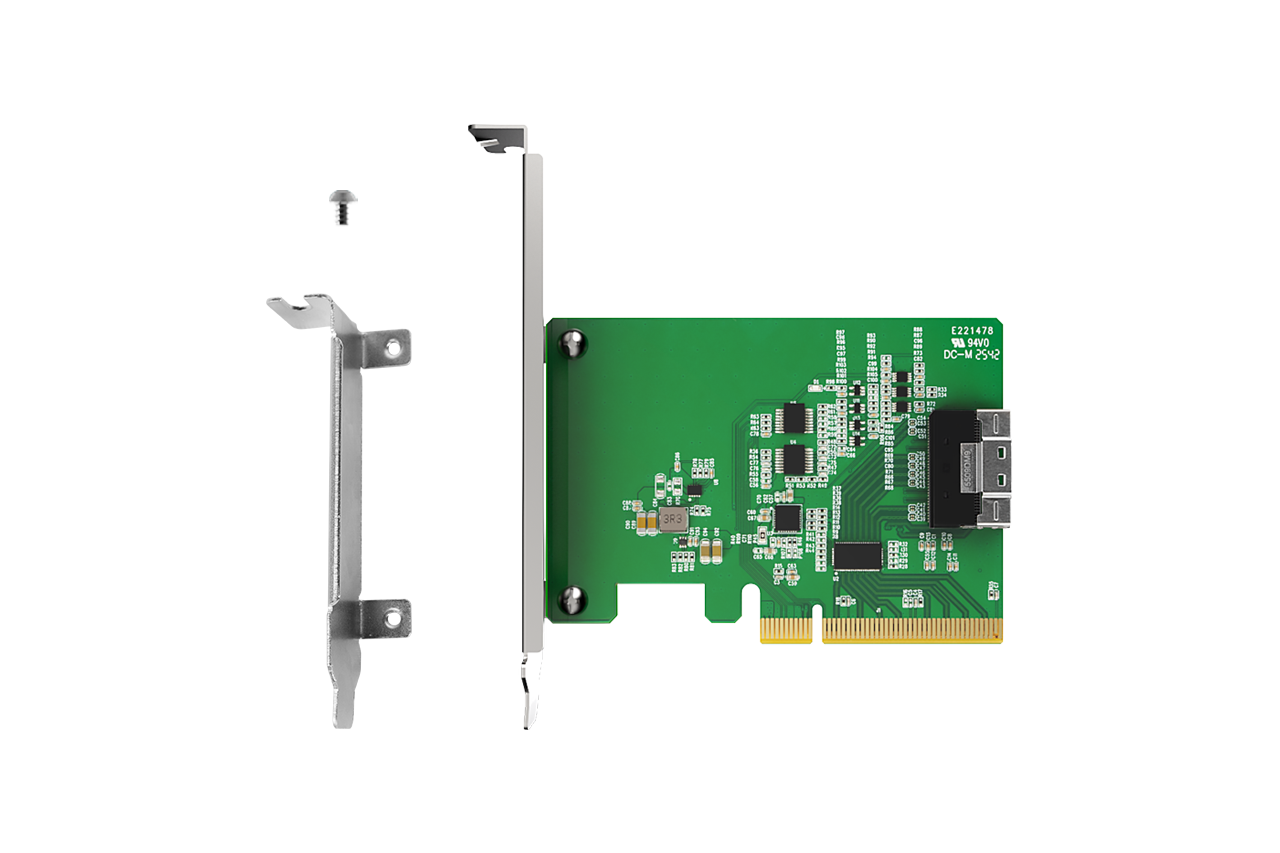

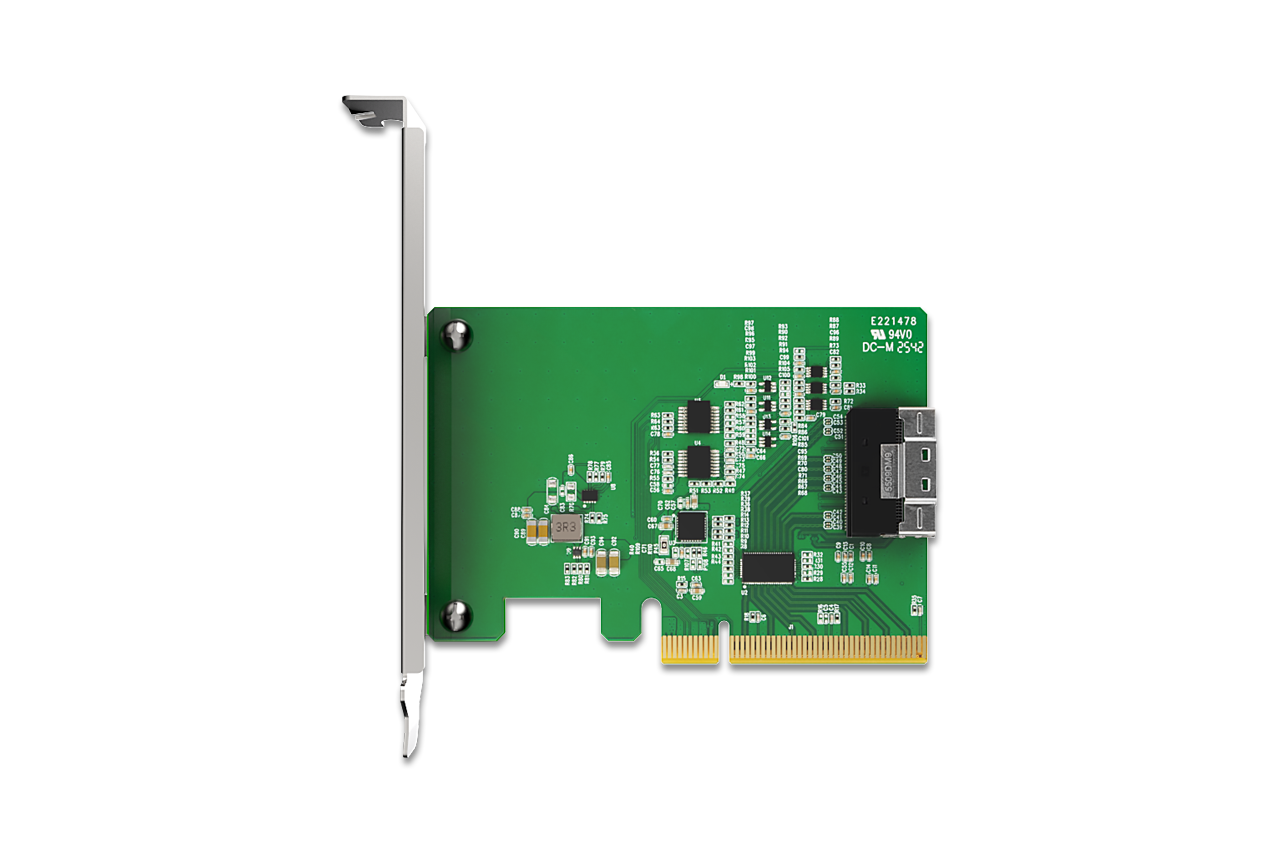

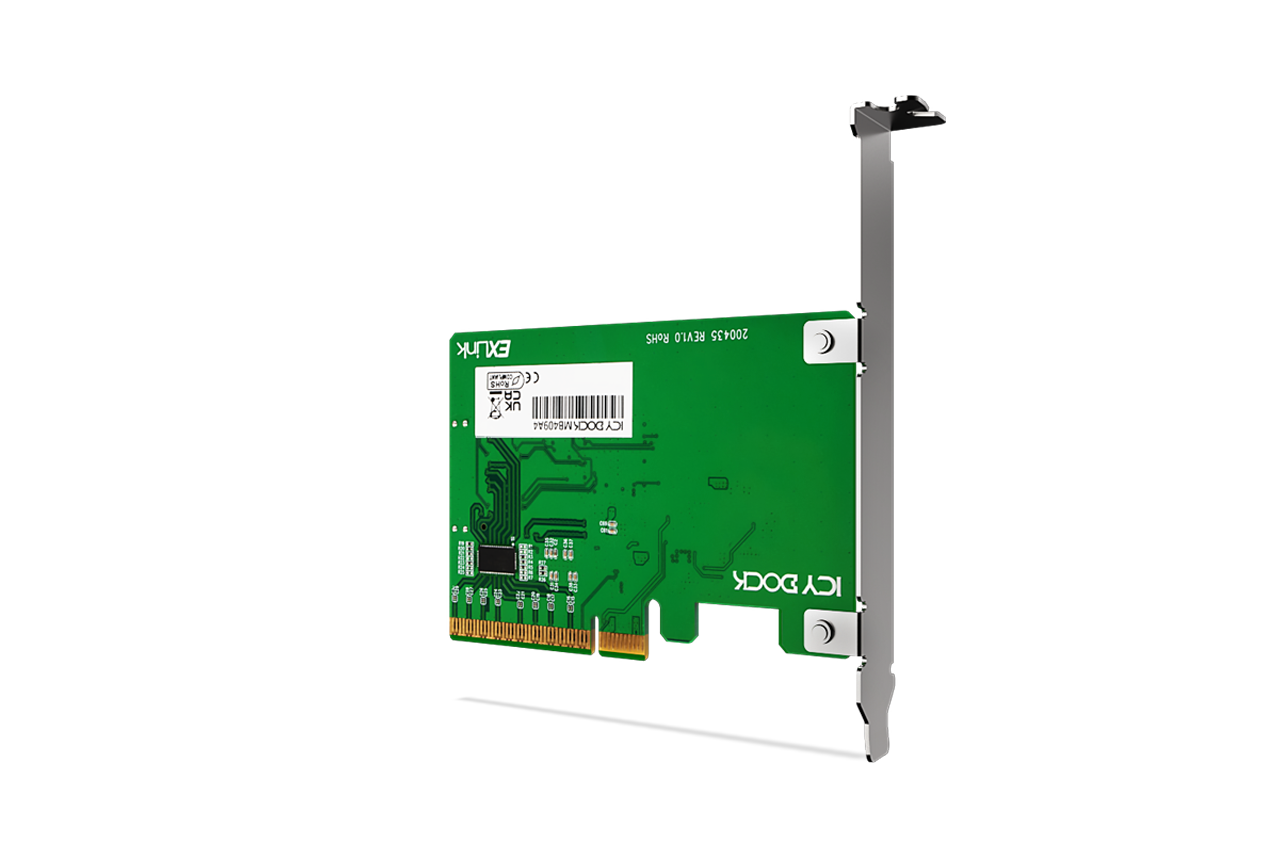

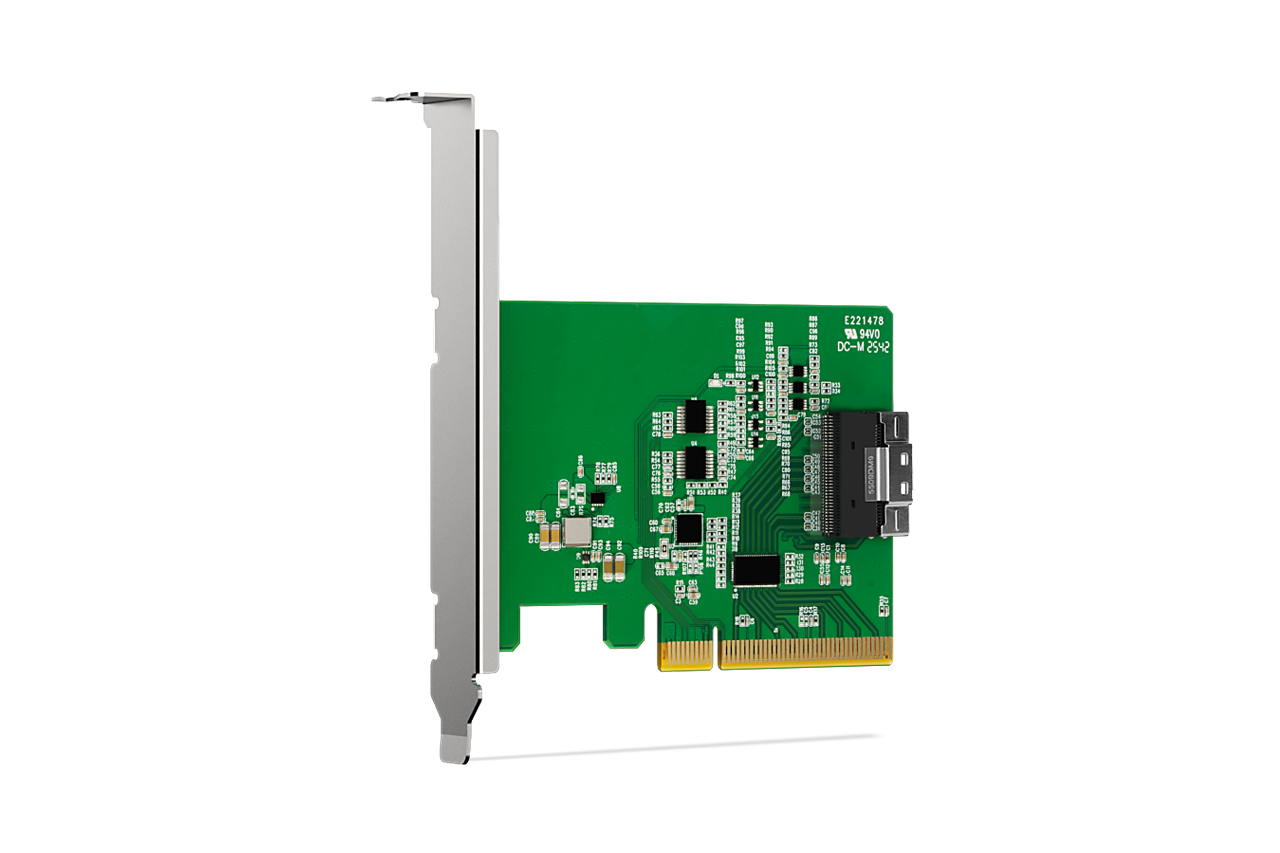

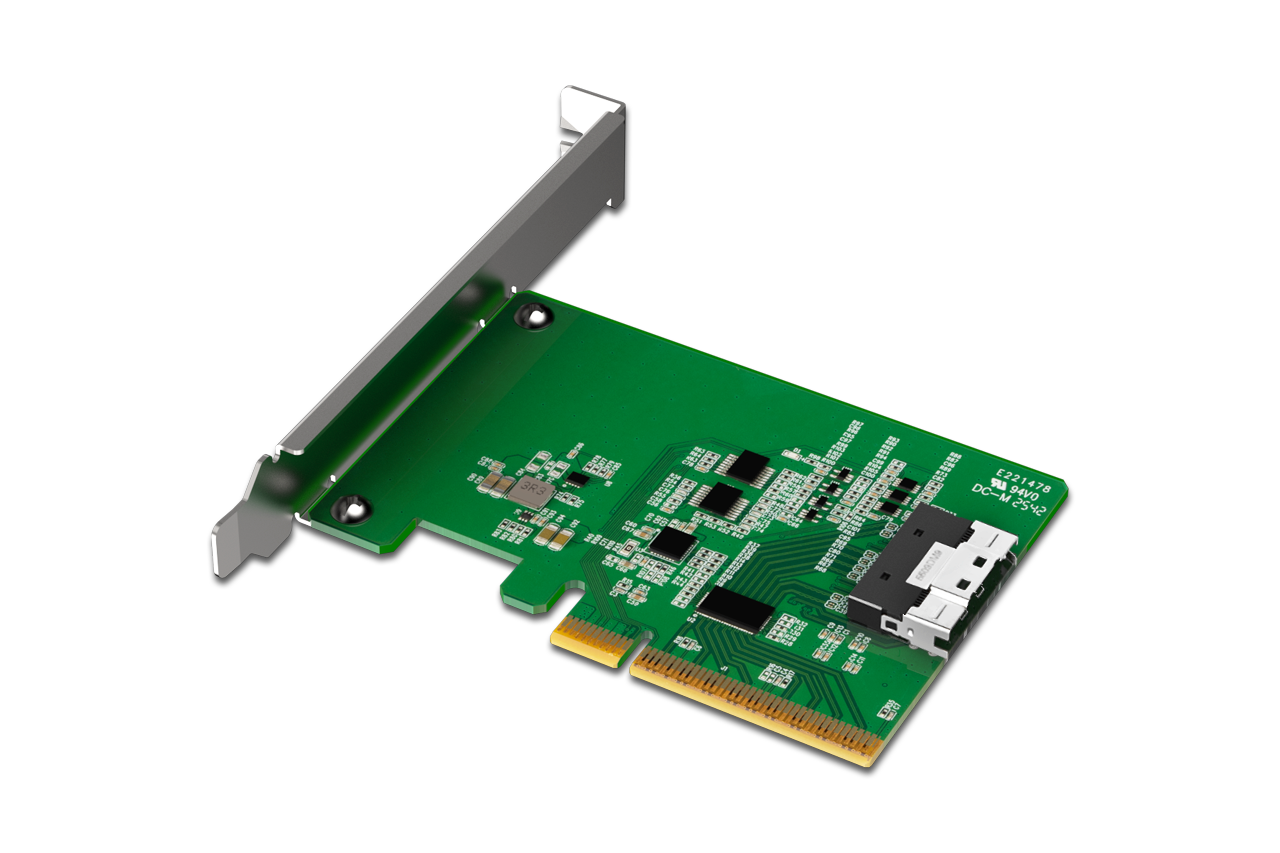

MB409A4＿具備 Redriver 的 SlimSAS 8i（SFF-8654）轉 PCIe 4.0 x8 轉接卡

將 PCIe Gen4 NVMe 連接能力導入 SlimSAS 架構儲存系統

EXLink MB409A4 轉接卡專為連接 PCIe Gen4 x8 插槽與 SlimSAS 8i（SFF-8654）介面而設計，可提供最高 128Gbps 的總頻寬，適用於進階儲存應用中的高速 NVMe 訊號傳輸。

透過整合 PCIe redriver 與最佳化訊號調理設計，MB409A4 讓系統設計人員與整合商即使在需要較長走線或線材連接的平台環境中，也能更靈活地部署基於 SlimSAS 的 NVMe 解決方案。
專為靈活的 PCIe Gen4 架構設計

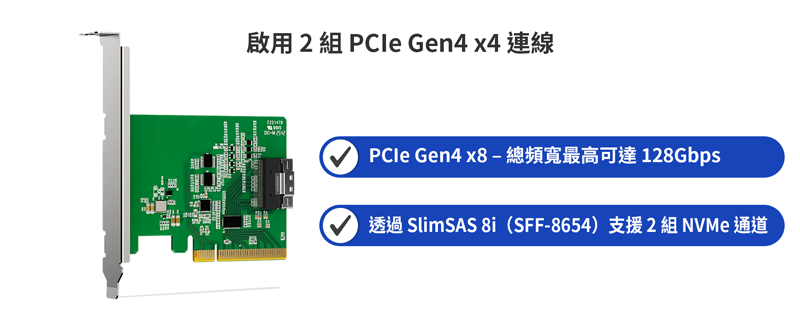

透過 PCIe 4.0 x8 介面，MB409A4 支援具備 PCIe 通道分岔（x4 / x4）功能的主機板。啟用分岔後，可透過 SlimSAS 8i 連接將 PCIe x8 介面拆分為兩組獨立的 x4 NVMe 連結，並可搭配相容線材支援最多兩顆 NVMe SSD。

若主機板不支援 PCIe 分岔功能，則可能僅能辨識單顆 NVMe SSD。
透過 SlimSAS 擴充高速 NVMe 儲存

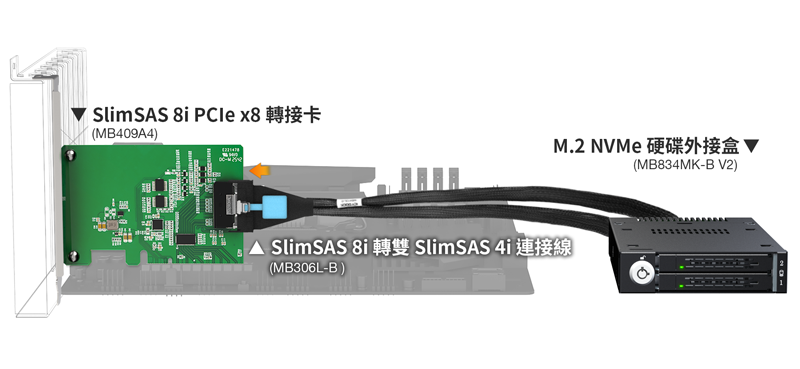

EXLink MB409A4 提供了一種可擴充的方式，透過 SlimSAS 架構連接來擴展 PCIe Gen4 NVMe 儲存。*搭配相容的 SlimSAS 8i 轉雙 SlimSAS 4i 線材與 NVMe 抽取式硬碟盒方案時，系統建置者可從單一 PCIe x8 插槽配置雙前置可存取的 U.2 / U.3 PCIe Gen4 NVMe SSD 插槽。

此配置可在無需特殊背板的情況下簡化高密度 NVMe 部署，非常適合需要可抽取式 NVMe 儲存的伺服器與工作站。

*主機板須支援 PCIe 分岔（x4 / x4）。此轉接卡本身不執行分岔功能。

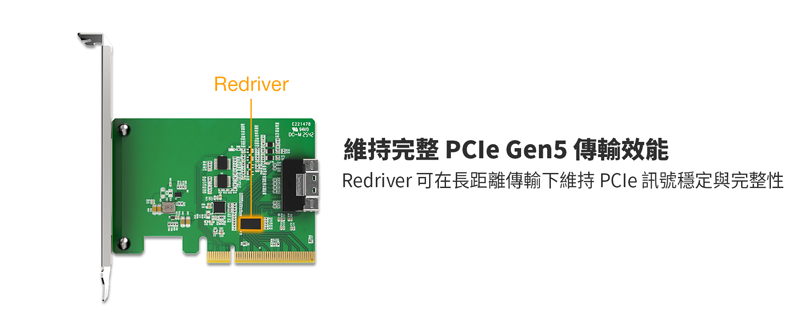

透過內建 Redriver 維持穩定的高速訊號傳輸

MB409A4 內建 PCIe Gen4 redriver，可延伸 16 GT/s、8 通道差分對訊號，確保在較長走線與線材環境下仍能維持穩定的資料傳輸。
此設計即使在無法直接連接主機板的複雜系統架構中，也能支援完整的 PCIe Gen4 效能。
PCIe 時脈與 Sideband 訊號管理

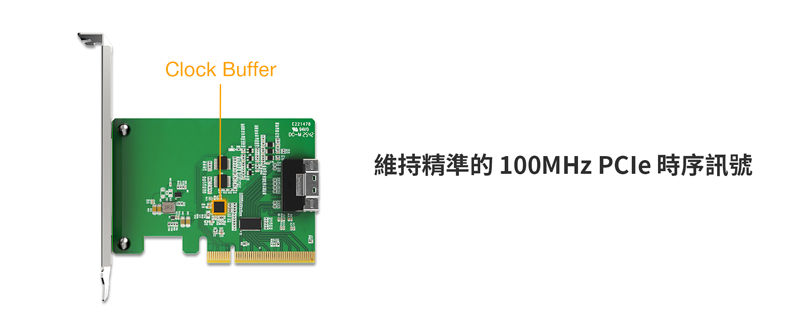

為了在已連接裝置之間維持精準時序，MB409A4 內建 100MHz PCIe 時脈緩衝器，可在較長的訊號傳輸路徑下支援穩定同步。
此外，經緩衝處理的 PERST#、WAKE# 與 CLKREQ# 訊號可進一步提升系統穩定性與回應能力，使此轉接卡適用於企業級平台與需持續運作的環境。

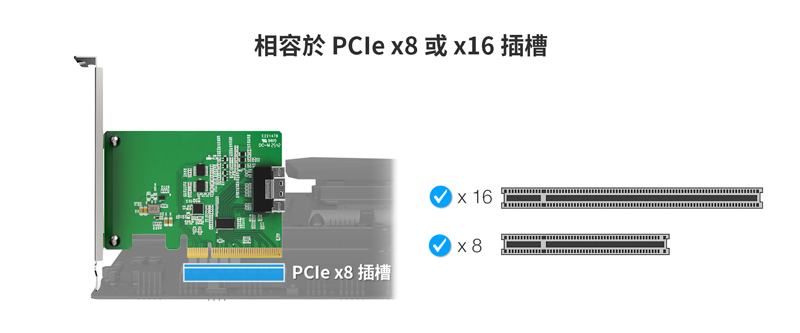

靈活的平台相容性

MB409A4 支援 PCIe Gen2 至 Gen5 主機插槽，並可安裝於主機板上的 x8 或 x16 實體 PCIe 插槽中。由於不受作業系統限制，非常適合系統整合商、OEM 與解決方案供應商在不同硬體與軟體環境中建構支援 NVMe 的平台。
透過 ICY DOCK 選型工具，輕鬆完成 NVMe 升級

NVMe 儲存選型工具 — 互動式導引平台，依據您的系統 NVMe 插槽類型與安裝需求，協助快速篩選相容的硬碟抽取盒、線材與轉接卡。

無論是系統整合商或 DIY 使用者，都能有效消除選型不確定性，輕鬆打造理想的可抽取式 NVMe 儲存解決方案。

主要特色

•	PCIe Gen4 x8 介面，總頻寬最高可達 128Gbps

•	適用於高速 NVMe 訊號傳輸的 SlimSAS 8i（SFF-8654）連接器

•	支援 PCIe 通道分岔（x4 / x4），可對應雙 x4 NVMe 組態

•	內建 PCIe Gen4 redriver，可在較長走線與線材環境下提升訊號完整性

•	100MHz PCIe 時脈緩衝器，提供穩定的企業級時序

•	已驗證與 ICY DOCK NVMe 抽取式硬碟盒及線材的相容性

•	支援緩衝 PERST#、WAKE#、CLKREQ# 訊號

•	通用 PCIe 插槽支援：PCIe 2.0 / 3.0 / 4.0 / 5.0

•	需主機板支援 PCIe 分岔功能（x4、x4）才能存取兩顆 SSD（此轉接卡本身不執行分岔）

•	符合 CE / UKCA / RoHS / REACH 規範

•	2 年有限保固

規格

型號：	MB409A4
相容硬碟類型：	NVMe
支援插槽：	可搭配主機板上的 x8 / x16 PCIe 2.0 / 3.0 / 4.0 或 5.0 插槽使用
主機接口：	1 x PCIe x8 連接器
裝置端介面：	1 x SlimSAS 8i（SFF-8654），腳位定義符合 SFF-9402 Rev 1.1 （相容 Tri-mode HBA / RAID 卡）
傳輸速度：	PCIe 4.0 x8，最高可達 128Gbps
支援作業系統：	無限制
產品尺寸 (W x H x D)：	109.7 x 120.8 x 21.5mm
產品淨重：	45.5g
含包裝重量：	137.7g
產品內容：	裝置、本體固定螺絲、使用手冊
連接器插拔次數：	5,000 次
濕度：	5%~65% RH
操作溫度：	0°C 至 70°C（32°F 至 158°F）
儲存溫度：	-35°C 至 70°C（-31°F 至 158°F）
認證：	CE, UKCA, RoHS, REACH
保固年限：	2 年有限保固

常見問題

Q: 我該如何確認我的主機板與 MB409A4 相容，並且能夠偵測及讀取安裝於其中的兩顆 NVMe SSD？

A: 您的主機板必須符合以下條件，才能辨識並讀取兩顆 NVMe SSD：

主機板必須支援 PCIe Bifurcation（PCIe 通道分割）功能，可將單一 PCIe 插槽拆分為多個通道。例如，PCIe bifurcation 可將 x8 插槽分割為 x4 / x4，或將 x16 插槽分割為 x4 / x4 / x4 / x4，以支援兩顆 NVMe SSD，實際情況則取決於主機板設計。
您的主機板與 CPU 組合必須提供足夠的 PCIe 通道，以支援安裝於主機板上的所有 PCIe 裝置（包括安裝於 M.2 插槽中的 M.2 NVMe SSD）。
您用來安裝 MB409A4 的 PCIe 插槽必須具備足夠的 PCIe 通道數，並正確設定為 PCIe Bifurcation 模式。

重要提示： 可用的 PCIe 通道數取決於您的主機板與 CPU 規格，以及您已安裝多少 PCIe SSD 與其他裝置。因此，我們無法僅依據相容性清單保證 MB409A4 的相容性。我們強烈建議您向主機板供應商確認，您的系統中尚有多少 PCIe 通道可用，以及剩餘的空 PCIe 插槽是否能完整支援安裝兩顆 NVMe SSD 的 MB409A4。

若您無法從主機板供應商取得這些資訊，您可依照下列步驟自行確認相容性（僅適用於 Asus、ASRock 與 AORUS 主機板）。

步驟 1：開啟主機板相容性清單並找到您的主機板型號。以下以 ASUS AMD TUF GAMING B450-PLUS II 主機板為範例說明。

步驟 2：找到您的主機板型號後，請依據您所使用的 CPU，確認可支援 MB409A4 的 PCIe 插槽。以 ASUS AMD TUF GAMING B450-PLUS II 為例，若您使用的是 AMD Ryzen 1000/2000/3000/5000 系列或 2000/3000 G-Series CPU，主機板上的 PCIEX16_1 插槽可支援 MB409A4。然而，若您使用的是 AMD Ryzen 4000/5000 G-Series CPU，則所有 PCIe 插槽皆無法支援 MB409A4。

重要注意事項：

確認 Intel 主機板相容性的方式，與上述 AMD 範例相同。
PCIe 插槽之間會共享 PCIe 通道，而 PCIe Bifurcation 模式會依 PCIe 插槽位置而有所不同。並非所有空的 PCIe 插槽都有足夠通道可支援 MB409A4。若您已安裝 GPU、RAID 卡或 HBA 轉接卡等裝置，請務必確認剩餘的 PCIe 插槽是否仍可支援 MB409A4。
若主機板的 CMOS 電池（鈕扣電池）電力不足，BIOS 可能會在斷電或系統重新啟動後恢復為預設值。若先前曾手動將 MB409A4 所使用的 PCIe 插槽設定為 bifurcation 模式，此設定可能會遺失，使插槽恢復為單一通道模式（x16 或 x8）。如此一來，系統可能只能偵測到一顆 SSD。為確保 MB409A4 中的所有 SSD 都能持續被正確辨識，我們建議定期檢查並更換 CMOS 電池，以長期維持所需的 bifurcation 設定。

若要回報相容或不相容的主機板，或查詢未列於清單中的主機板相容性，請點擊此處
