MB308A5_PCIe 5.0 x16 NVMe 主機轉接卡，配備 2 組 MCIO 8i（SFF-TA-1016）連接埠與 Redriver 訊號增強器（需支援 PCIe 通道分岔）

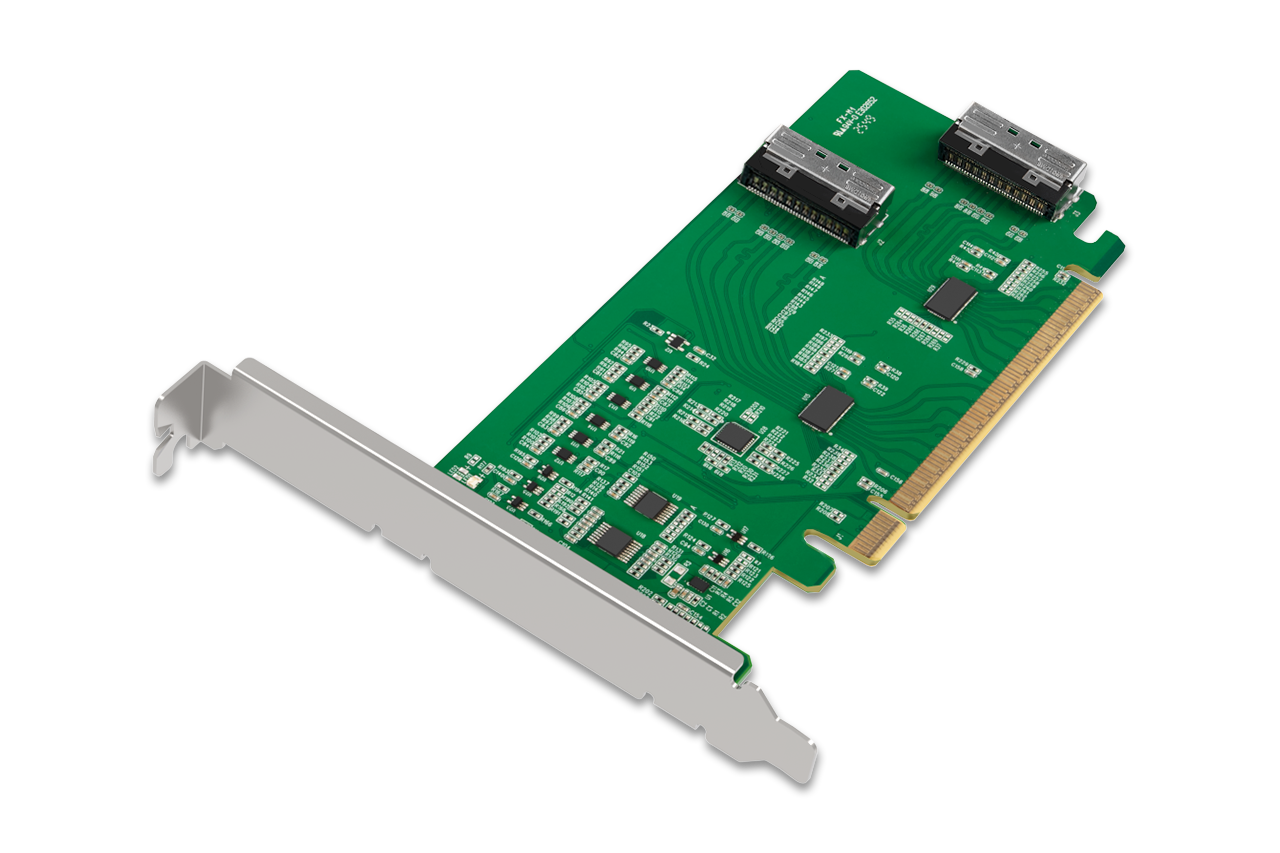

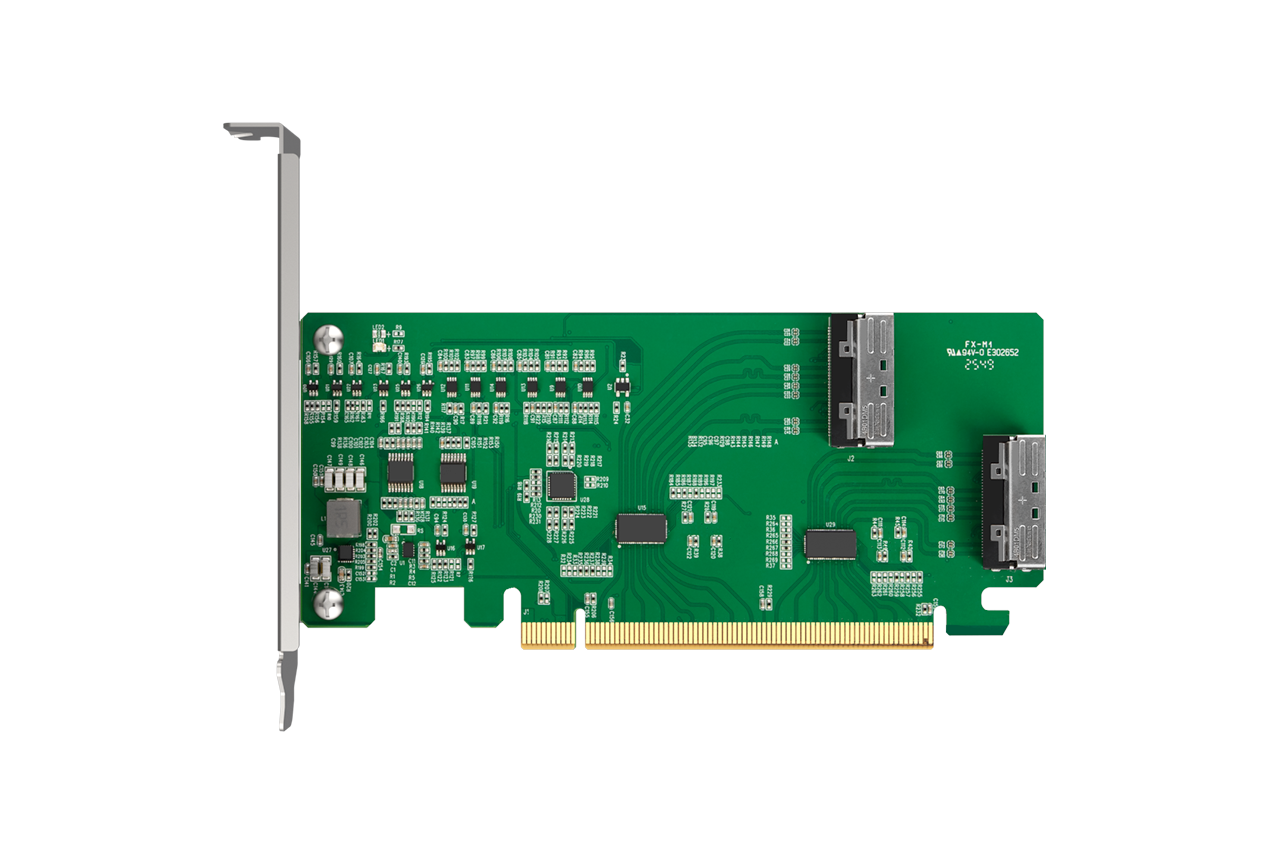

ICY DOCK EXLink MB308A5 是一款 PCIe 5.0 x16 NVMe 主機轉接卡，配備雙 MCIO 8i（SFF-TA-1016）連接埠，專為新一代高速 NVMe 線纜連接應用而設計。透過整合 PCIe Gen5 Redriver 訊號增強器與 100MHz 時脈緩衝器，可協助維持 32 GT/s 連線的訊號完整性，適用於伺服器、工作站與驗證平台中常見的較長 PCB 走線與線材佈線環境。

請注意：MB308A5 需主機板支援 PCIe 通道分岔（x4, x4, x4, x4），才能存取最多四個 NVMe SSD。此轉接卡本身不提供通道分岔功能。

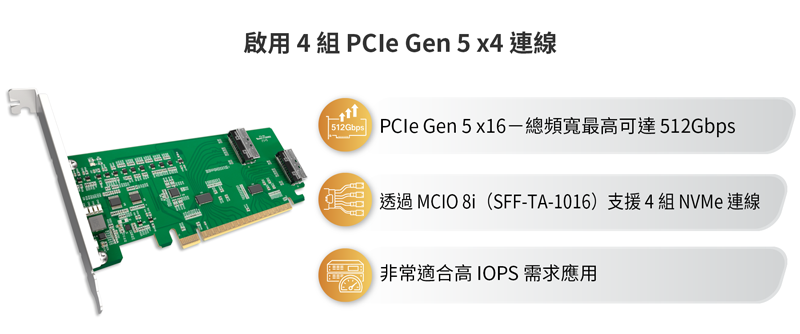

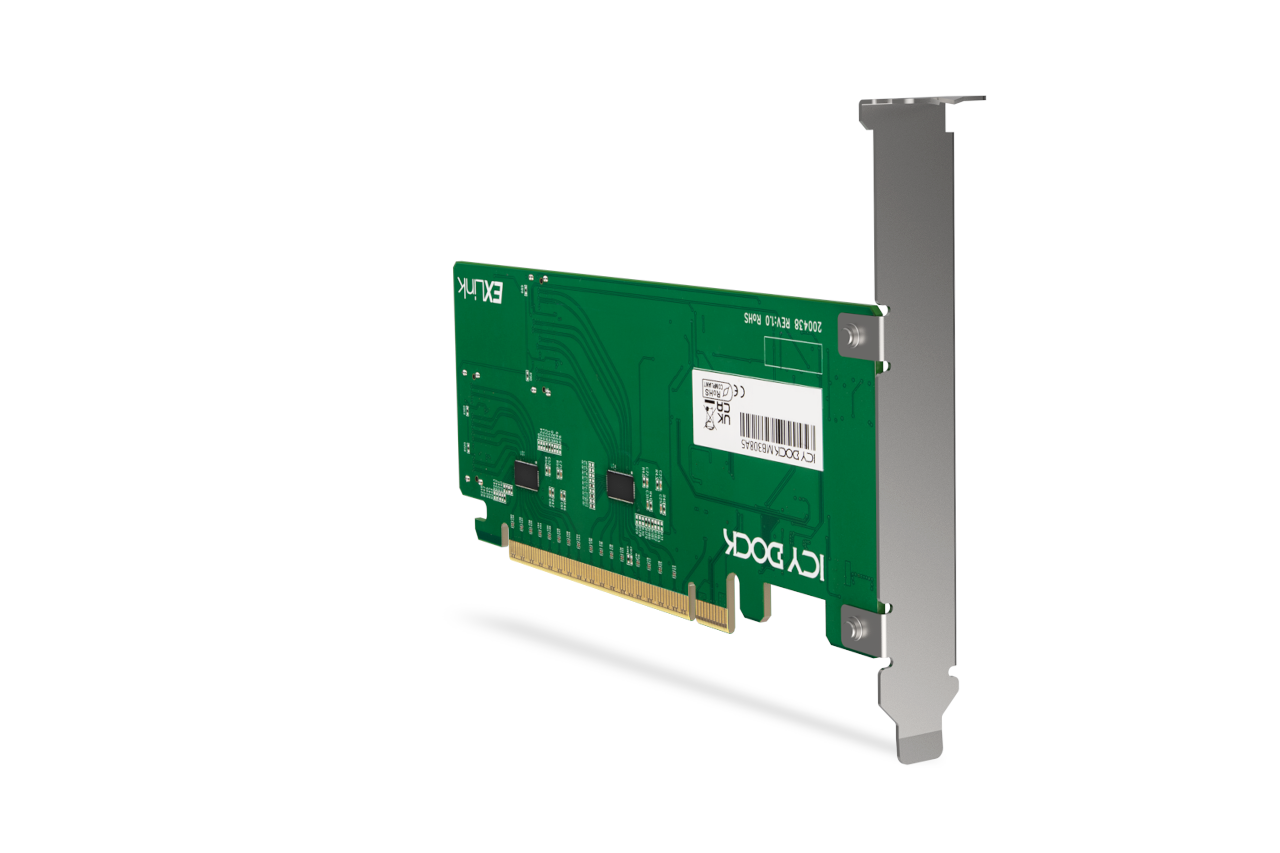

適用於多硬碟 NVMe 拓撲架構的 PCIe 5.0 x16 通道分岔設計

MB308A5 採用 PCIe 5.0 x16 介面，總頻寬最高可達 512Gbps，專為支援 PCIe 通道分岔（x4 / x4 / x4 / x4）的平台而設計。啟用後，PCIe x16 介面可分配為四組獨立的 NVMe x4 連線，讓最多四個 NVMe SSD 可透過 MCIO 線纜進行連接與存取。

請注意：若主機平台不支援 PCIe 通道分岔，系統可能僅能辨識單一 NVMe 裝置。

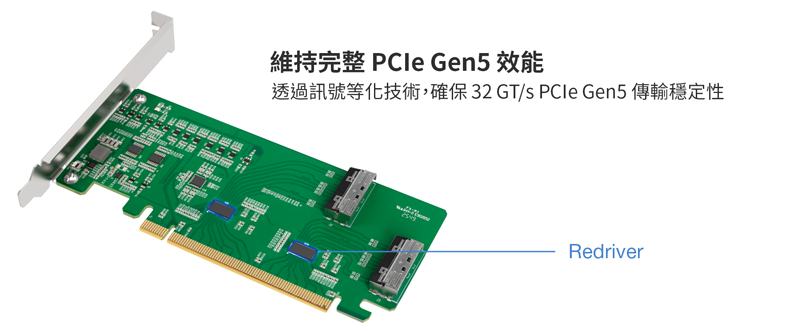

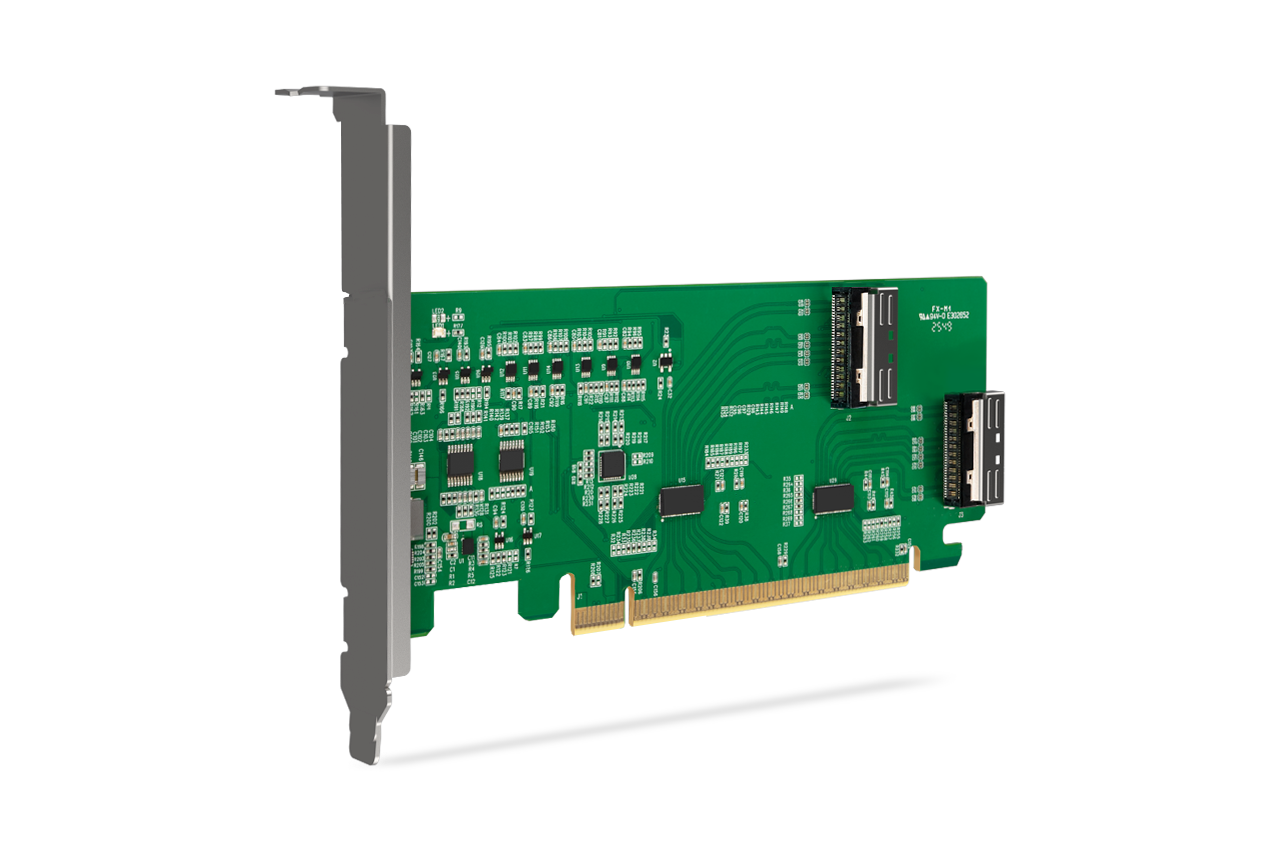

確保 PCIe Gen5 訊號完整性的 Redriver 訊號增強設計

PCIe Gen5（32 GT/s）連線對訊號損耗與反射更加敏感，尤其當訊號需要經過較長的 PCB 走線、轉接板或外接 MCIO 線纜時更是如此。MB308A5 整合 PCIe Gen5 Redriver 訊號增強器，可對高速訊號進行等化與重整，協助在 AI/ML、驗證實驗室與高 I/O 工作站等嚴苛配置中維持穩定的傳輸效能。

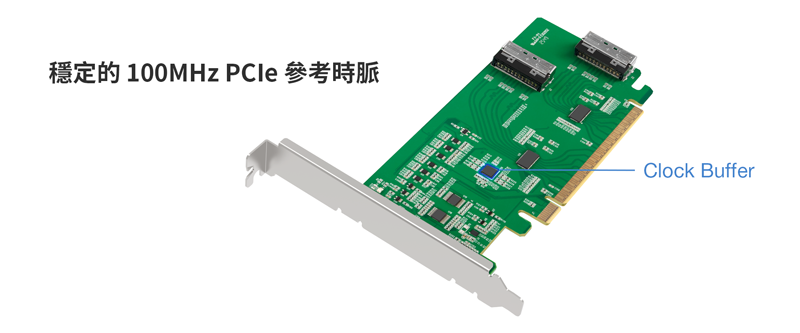

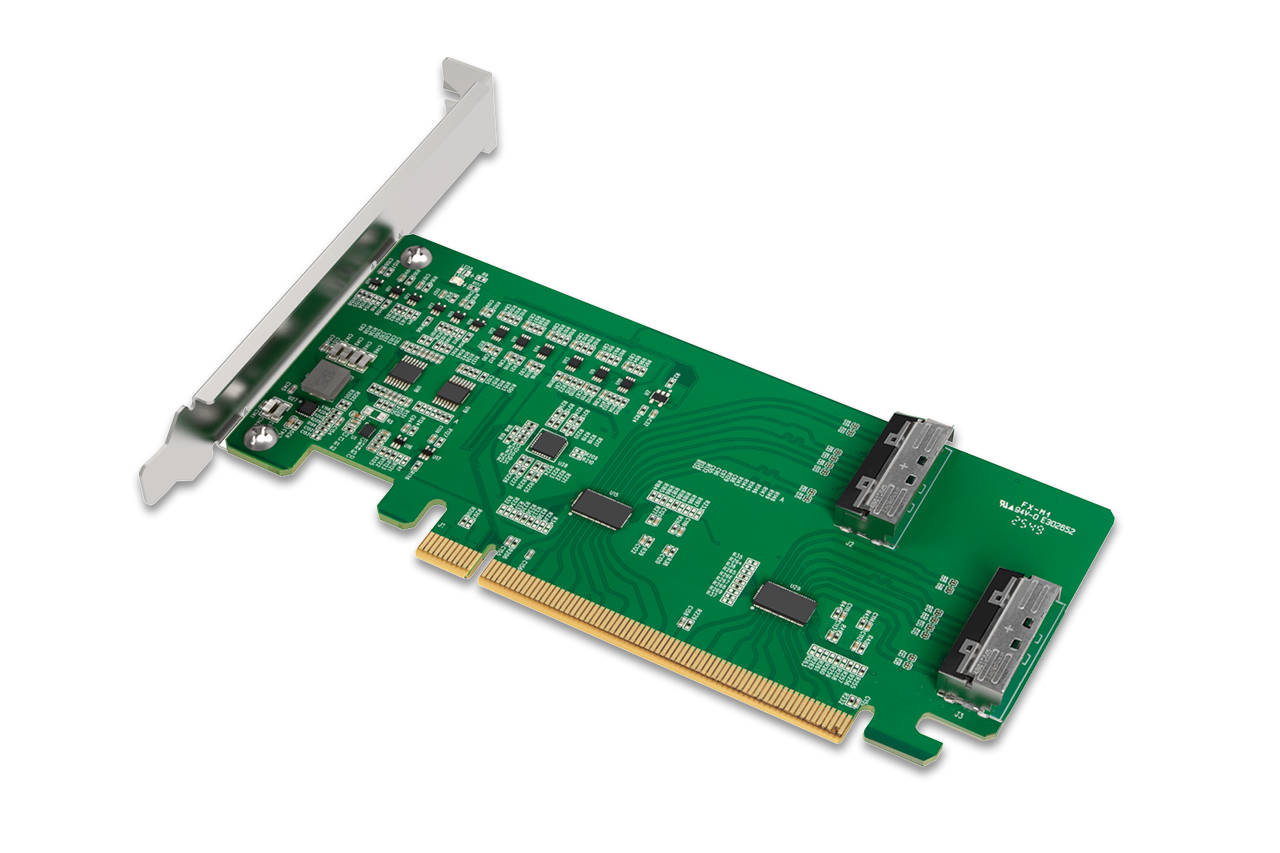

PCIe 時脈緩衝、Sideband 訊號緩衝與 SMBus 管理

MB308A5 內建 100MHz PCIe 時脈緩衝器，可在採用 MCIO 的 NVMe 線纜連接架構中，協助維持訊號時序準確性並支援更長的佈線路徑。此外，MB308A5 亦整合 SMBus 切換與帶外重置管理功能，並提供經緩衝處理的 PERST#、WAKE# 與 CLKREQ# 訊號，以確保企業級系統設計與驗證環境中的穩定運作。
已通過 ICY DOCK 抽取式硬碟盒與線材的 NVMe 相容性驗證

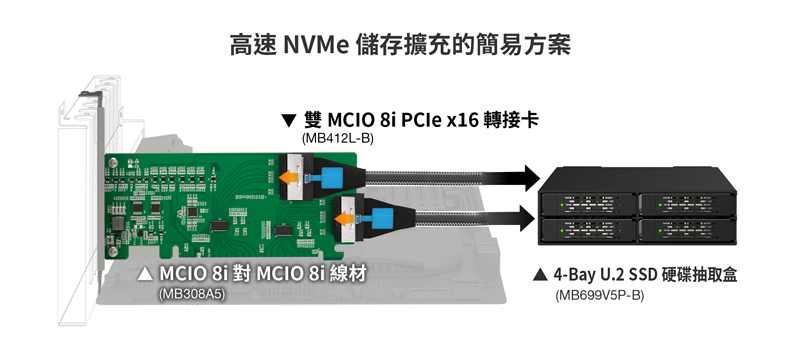

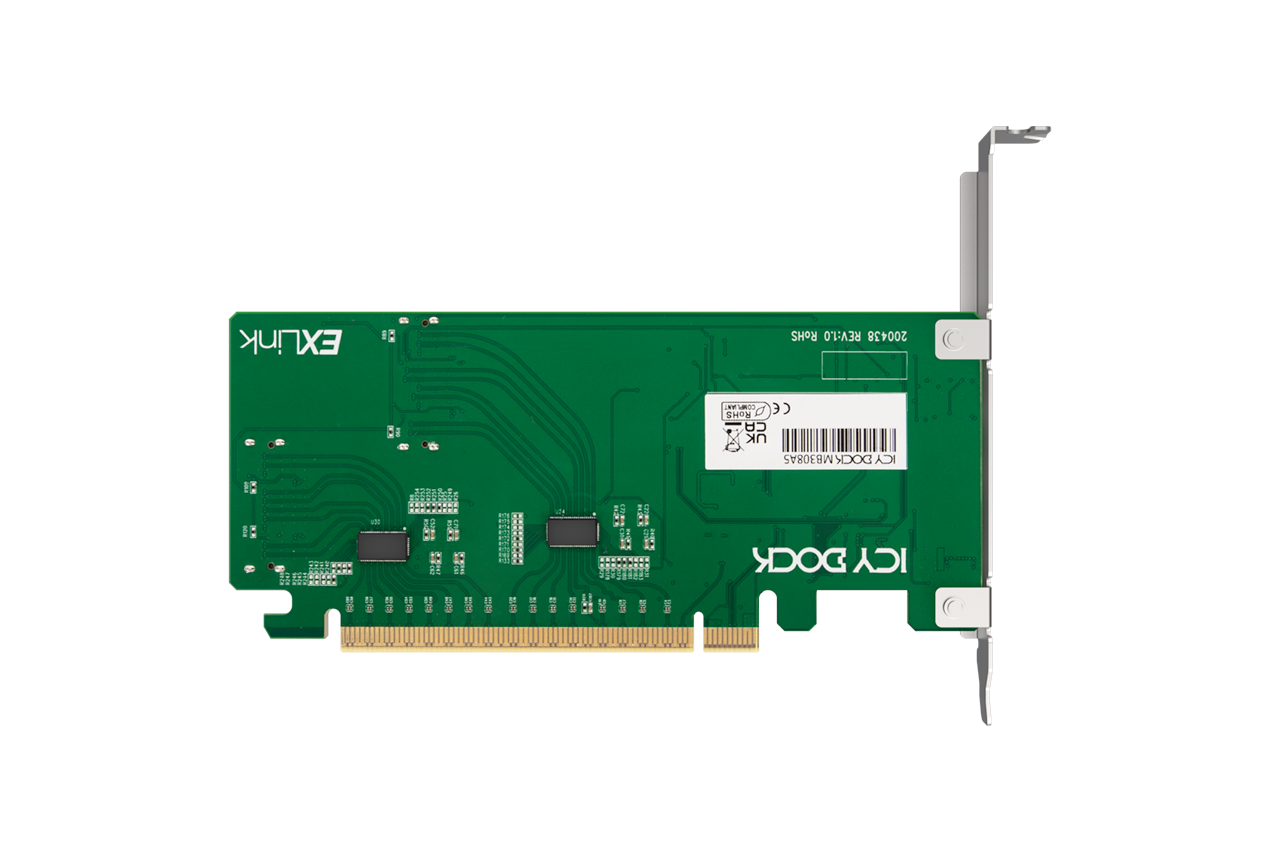

在 PCIe Gen5 部署環境中，系統整合容錯空間更小，因此相容性驗證變得更加關鍵。MB308A5 已通過 ICY DOCK 採用 MCIO 介面的 NVMe 抽取式硬碟盒、硬碟外接盒與線材相容性驗證，可協助 OEM 與系統整合商降低整合風險，並縮短高速抽取式 NVMe 儲存解決方案的系統導入時間。

使用 NVMe 儲存選型指南，即可快速搭配主機轉接卡、線材與硬碟盒。

主要特色

•	雙 MCIO 8i（SFF-TA-1016）連接埠，符合 SFF-9402 Rev 1.1 規範

•	PCIe 5.0 x16 介面，總頻寬最高可達 512Gbps

•	整合 PCIe Gen5 Redriver 訊號增強器，可延伸 PCB 走線與線材傳輸距離（32 GT/s 訊號傳輸）

•	內建 100MHz PCIe 時脈緩衝器，確保企業級系統穩定同步

•	支援 PCIe 通道分岔（x4/x4/x4/x4），可靈活建構多 NVMe 拓撲架構（需主機端支援）

•	已通過 ICY DOCK NVMe 抽取式硬碟盒與線材相容性驗證

•	通用 PCIe 插槽支援：PCIe 2.0 / 3.0 / 4.0 / 5.0

•	全高擋板設計，符合 CE / UKCA / RoHS / REACH 規範

•	2 年有限保固

規格

型號：	MB308A5
相容硬碟類型：	NVMe
支援插槽：	適用於主機板上的 x16 PCIe 4.0 或 5.0 插槽
主機端介面：	1 x PCIe x16 連接器
裝置端介面：	1 x MCIO 8i（SFF-TA-1016）
傳輸速率：	PCIe 5.0 x16 最高可達 512Gbps
支援作業系統：	無限制
產品尺寸 (W x H x D)：	120.8 x 165.1 x 21.5 mm
產品淨重：	65.1g
含包裝重量：	154.9g

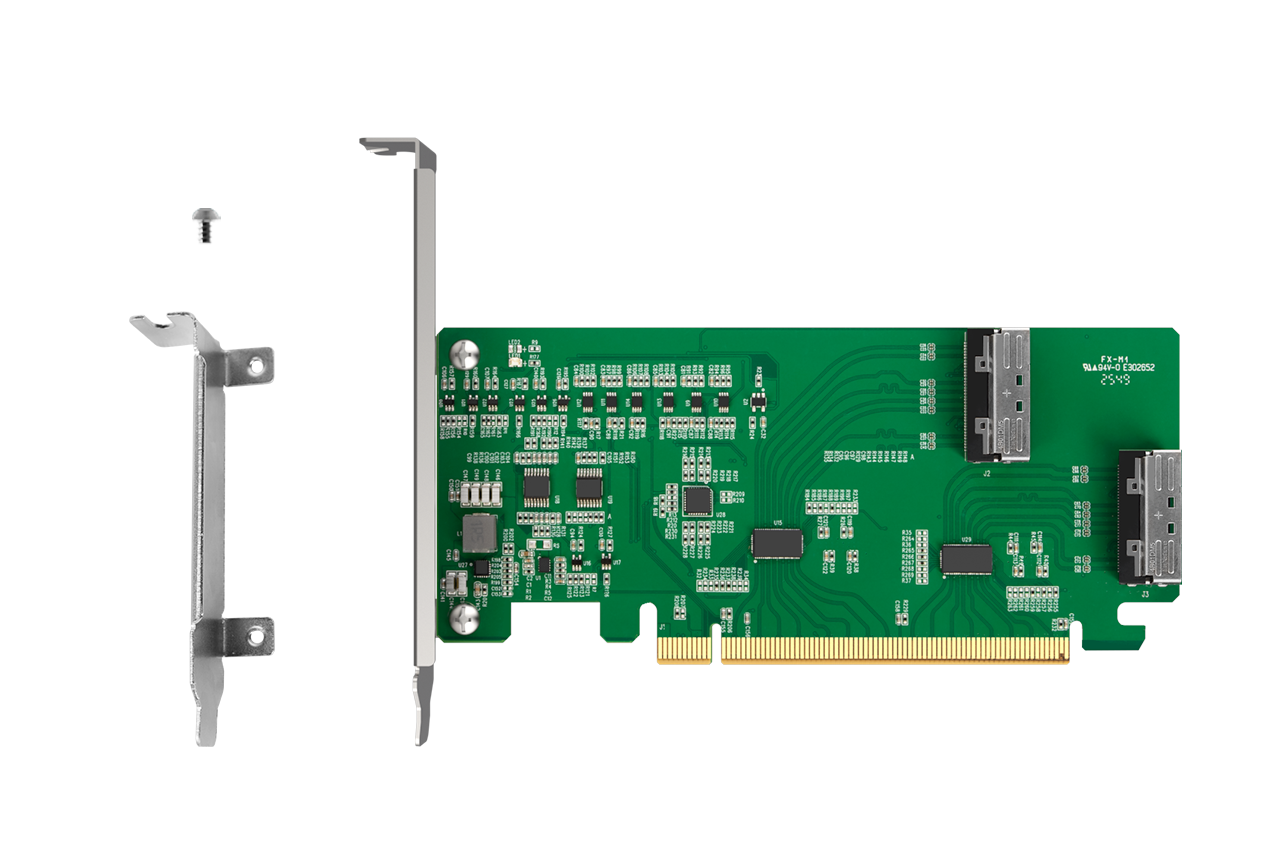

產品內容：	裝置本體、安裝螺絲、使用手冊、 I/O 擋板
連接器插拔次數：	5,000
濕度：	5%~65% RH
操作溫度：	0°C 至 60°C（32°F 至 140°F）
儲存溫度：	-35°C 至 70°C（-31°F 至 158°F）
認證：	CE, UKCA, RoHS, REACH
保固年限：	2 年有限保固

常見問題

Q: 如何確認我的主機板是否與 MB308A5 相容，並能偵測與讀取安裝於其中的四個 NVMe SSD？

A: 您的主機板必須符合以下條件，才能辨識並讀取四個 NVMe SSD：

主機板必須支援 PCIe Bifurcation（PCIe 通道分岔），可將單一 PCIe x16 插槽分割為多個通道。例如，將其分割為四組 PCIe x4 通道（x4/x4/x4/x4），以支援四個 NVMe SSD。
您的主機板與 CPU 組合必須提供足夠的 PCIe 通道數，以支援主機板上所有已安裝的 PCIe 裝置（包含安裝於 M.2 插槽中的 M.2 NVMe SSD）。
用於安裝 MB308A5 的 PCIe 插槽必須具備足夠的 PCIe 通道數，並正確設定 PCIe Bifurcation。

重點提示： PCIe 通道數的可用性取決於您的主機板與 CPU 規格，以及系統中已安裝的 PCIe SSD 與其他裝置數量。因此，我們無法僅根據相容性清單保證 MB308A5 的相容性。建議您向主機板供應商確認系統中可用的 PCIe 通道數，以及剩餘的空閒 PCIe 插槽是否能完整支援搭載四個 NVMe SSD 的 MB308A5。

若您無法從主機板供應商取得相關資訊，可依照以下步驟自行確認相容性（僅適用於 Asus、ASRock 與 AORUS 主機板）。

步驟 1： 開啟主機板相容性清單，並查找您的主機板型號。

步驟 2： 找到您的主機板型號後，請依據所使用的 CPU，確認可支援 MB308A5 的 PCIe 插槽。您需要一個支援 4(x4+x4+x4+x4) 的 PCIe 插槽，才能偵測四個 NVMe SSD。若您的 PCIEX16_1 插槽已被其他 PCIe 裝置佔用，例如 GPU 或 RAID 卡，則 PCIEX16_2 與 PCIEX16_3 只能使用剩餘的 PCIe 通道。請參考不同配置下的 PCIe 通道分配資訊，依據您的主機板型號、CPU 類型與目前 PCIe 插槽使用狀況，找出適合安裝 MB308A5 的插槽。以下範例使用 ASUS AMD CROSSHAIR VII HERO，協助您了解如何使用此相容性清單。

範例：
以 ASUS AMD CROSSHAIR VII HERO 為例，若您使用 AMD Ryzen 1000 系列 / 2000 系列 / 3000 系列 / 5000 系列處理器，主機板上的 PCIEX16_1 插槽可支援 MB308A5，並可讓四個 NVMe SSD 正常運作。然而，若您使用 AMD Ryzen™ 5000 G-Series / 4000 G-Series 處理器，主機板上的 PCIEX16_1 插槽僅能讓 MB308A5 中的三個 NVMe SSD 運作。若使用 AMD Ryzen 2000 G-Series / 3000 G-Series / 第 7 代 A-Series / Athlon X4 系列處理器，PCIEX16_1 插槽僅能讓 MB308A5 中的兩個 NVMe SSD 運作。

重要注意事項：

Intel 主機板的相容性確認方式與上述 AMD 範例相同。
PCIe 插槽會共用 PCIe 通道，而 PCIe Bifurcation 模式會依 PCIe 插槽位置而有所不同。並非所有空閒的 PCIe 插槽都具備足夠的通道數可支援 MB308A5。若您已安裝 GPU、RAID 或 HBA 轉接卡等裝置，請確認剩餘的 PCIe 插槽是否可支援 MB308A5。
若主機板的 CMOS 電池（鈕扣電池）電量不足，BIOS 可能會在斷電或系統重新啟動後恢復為預設設定。若安裝 MB308A5 的 PCIe 插槽先前已手動設定為 Bifurcation 模式，該設定可能會遺失，並使插槽恢復為單一通道（x16）模式。因此，系統可能只能偵測到一個 SSD。為確保 MB308A5 中的所有 SSD 能持續被正確辨識，建議定期檢查並更換 CMOS 電池，以長期維持所需的 Bifurcation 設定。

如需回報相容或不相容的主機板，或查詢清單中未列出的主機板相容性，請點擊此處
