ExpressSlot Elite MB842M5P-B

雙層式 M.2 NVMe SSD 轉 PCIe 5.0 x8 硬碟抽取盒,適用於 PCI Express 插槽,需支援 PCIe Bifurcation 拆分功能 (企業版)
產品詳述
  • 注意 : 若要在 PCIe 16x 插槽中使用 M.2、U.2 或 U.3 NVMe SSD,主機板或擴充卡必須支持 PCIe 拆分功能。此模式會將 PCIe 通道劃分為特定配置,例如將 x8 插槽拆分成 x4、x4,或是將 x16 插槽拆分成 x4、x4、x4、x4,以確保 SSD 能夠被系統讀取。

    給 Intel 使用者的重要通知 : 大多數主流和中階 Intel 主機板僅支持 x8/x4/x4 配置,可能對於 2 顆 SSD 的相容性產生限制。歡迎了解關於我們為 Intel 主機板提供的潛在解決方案

    有關硬體等其他相容性的問題,請參考 常見問題。若未找到您目前使用的硬體,請 與中銨聯繫 以獲得進一步協助。

  • 加速工作流,突破極限的高效能儲存解決方案

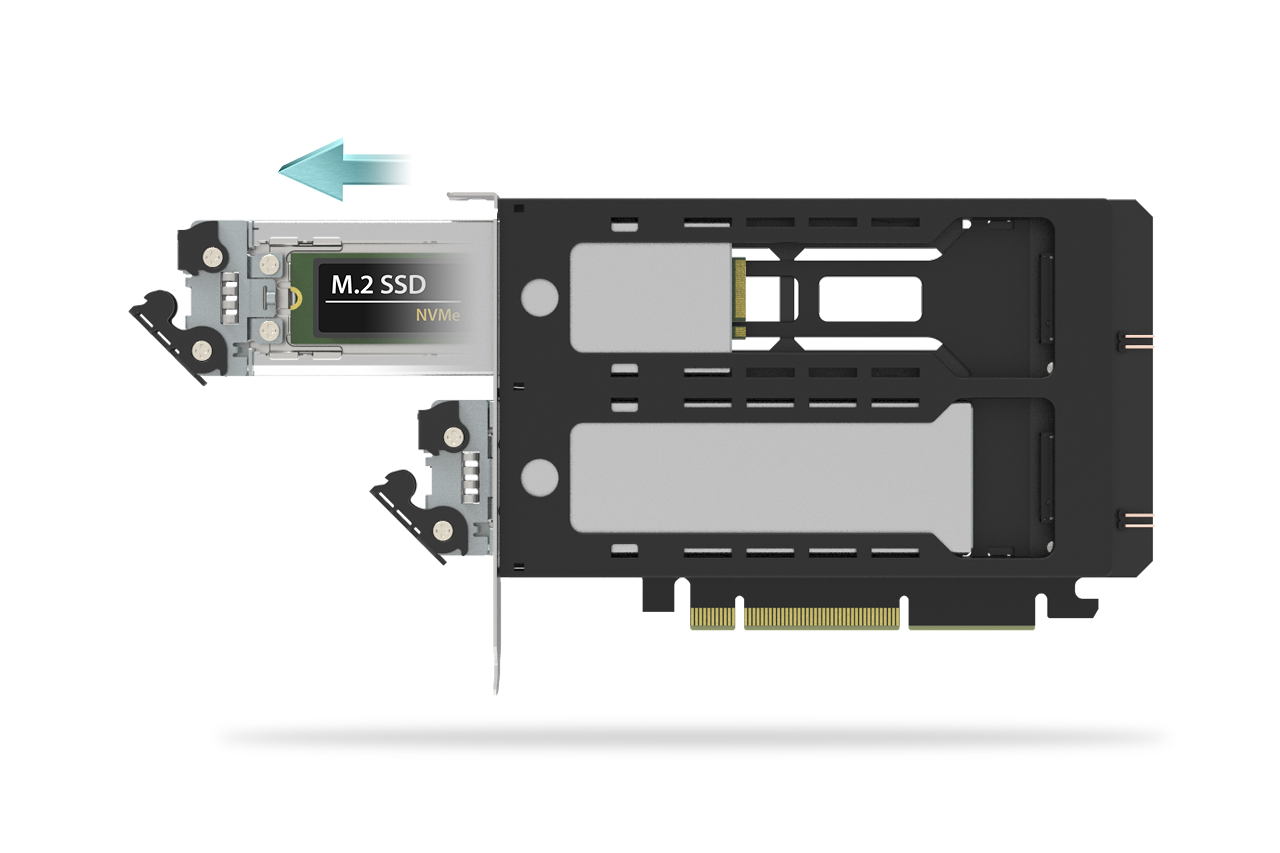

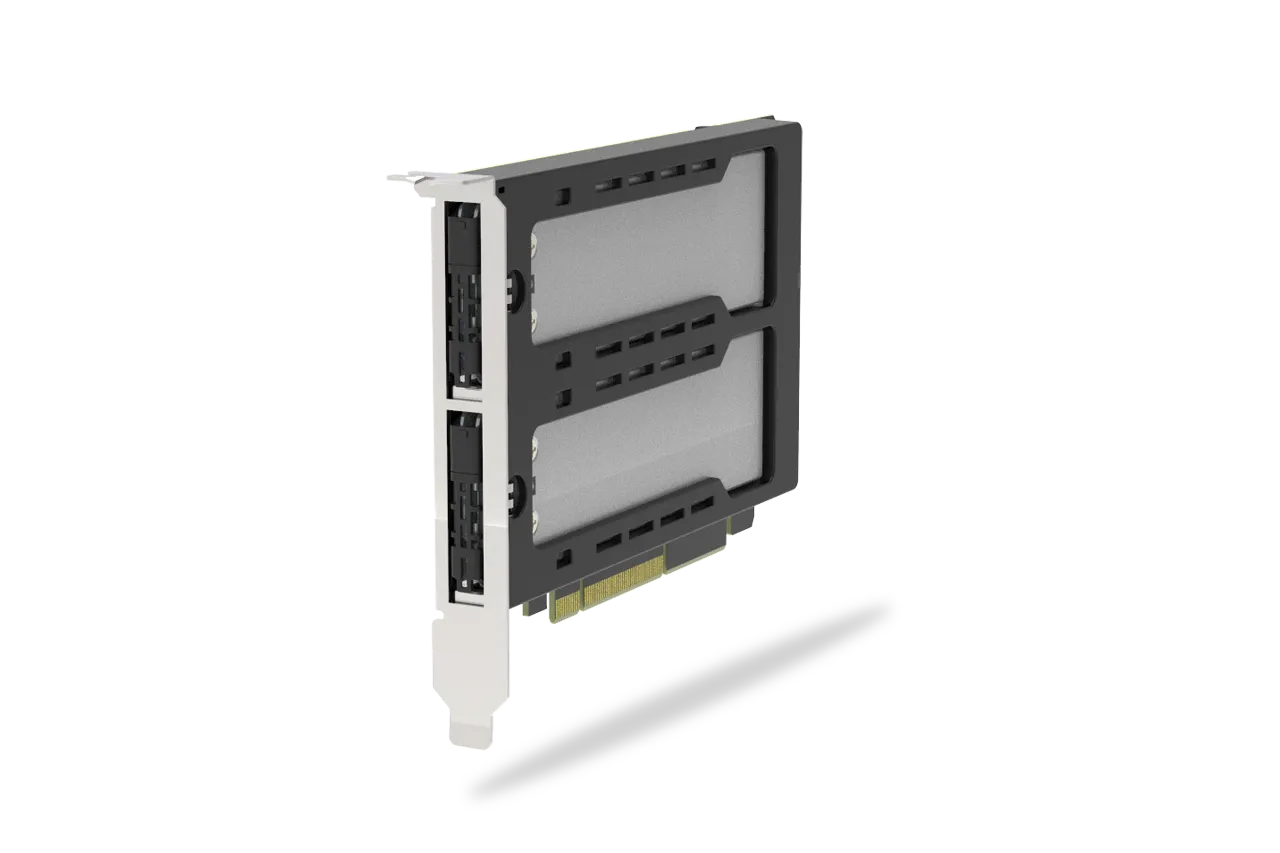

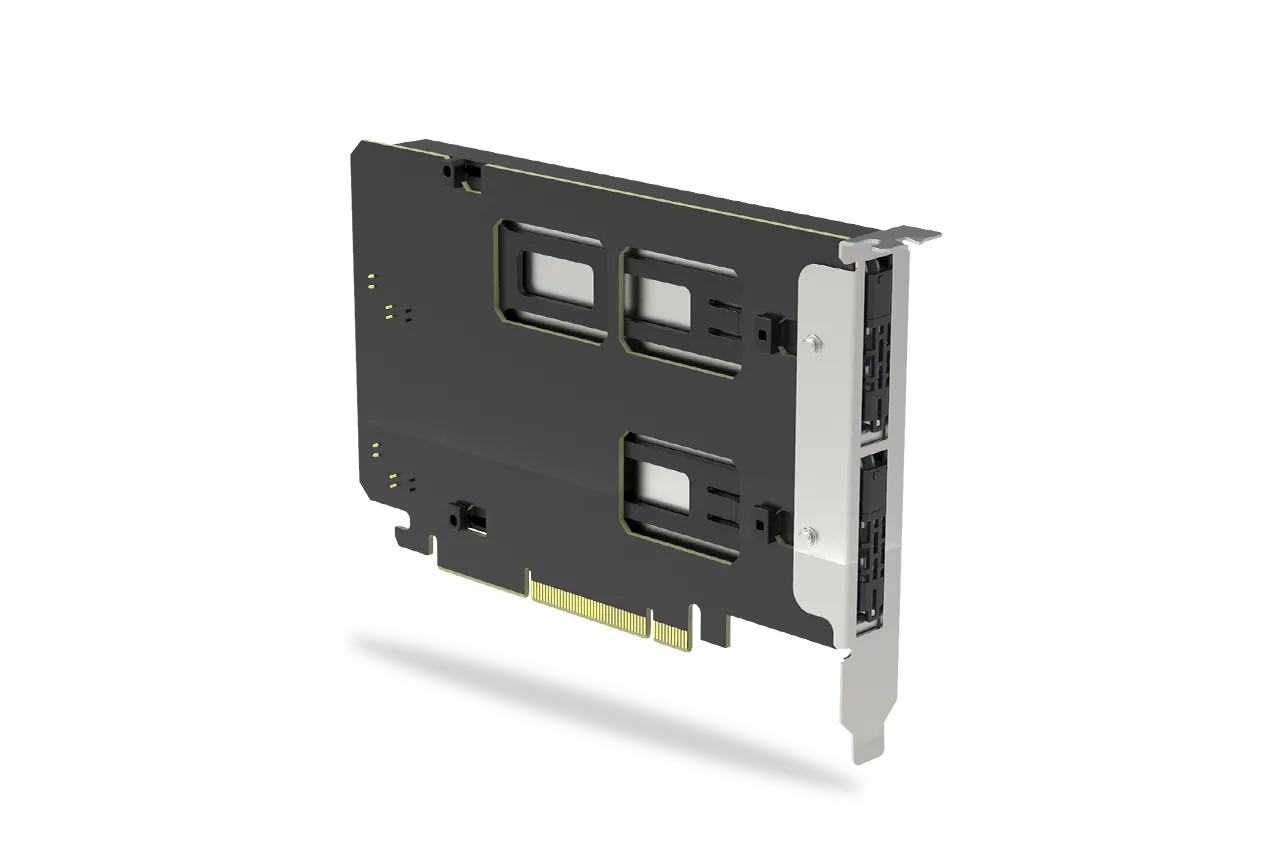

    ExpressSlot Elite MB842M5P-B 將 PCIe 8x/16x 擴展插槽轉換為雙個可拆卸的 M.2 NVMe 硬碟艙,讓您無需開啟電腦機殼即可輕鬆更換 M.2 NVMe SSD。

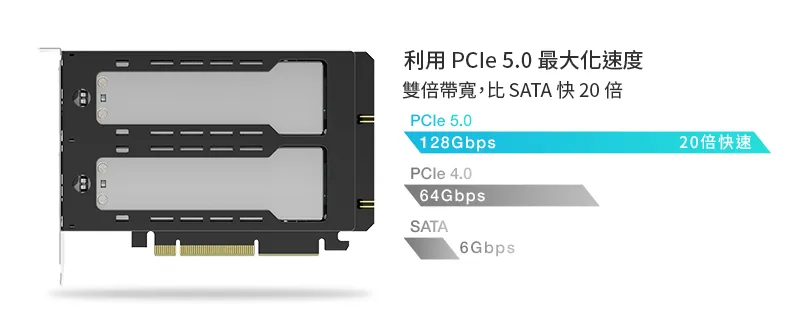

  • PCIe 5.0 技術革新,實現超快傳輸體驗
    MB842M5P-B 設計充分發揮 PCIe 5.0 的優勢,提供驚人的 128Gbps 傳輸速度,為 PCIe 4.0(64Gbps)帶來兩倍帶寬,比 SATA(6Gbps)快超過 20 倍。支援 PCIe 5.0、4.0 和 3.0 x8/x16 插槽,這款高速 NVMe 解決方案可確保在企業工作站、高效能運算、AI 訓練及資料密集型應用中的最大靈活性。透過直接的 PCIe 連接,消除瓶頸,減少電纜雜亂,並提供超低延遲的儲存效能,適應下一代工作負載。

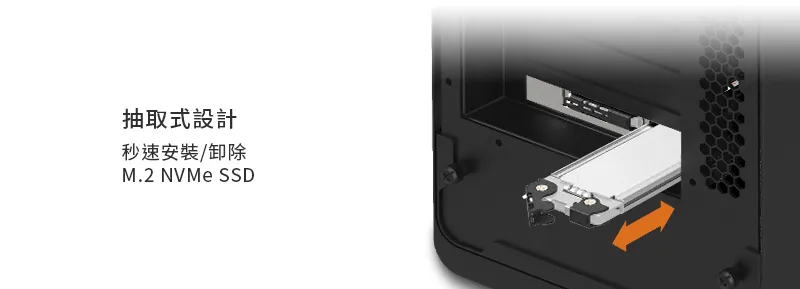

  • 輕鬆管理 M.2 NVMe SSD
    傳統的 M.2 SSD 安裝需要將硬碟安裝到主機板或擴展卡上,並使用小螺絲固定,這通常是一個繁瑣且耗時的過程。MB842M5P-B 透過使用 PCIe 擴展槽簡化了這一過程,採用可拆卸硬碟托盤設計,讓 M.2 SSD 的安裝和拆卸變得簡單快捷,免去繁瑣步驟。

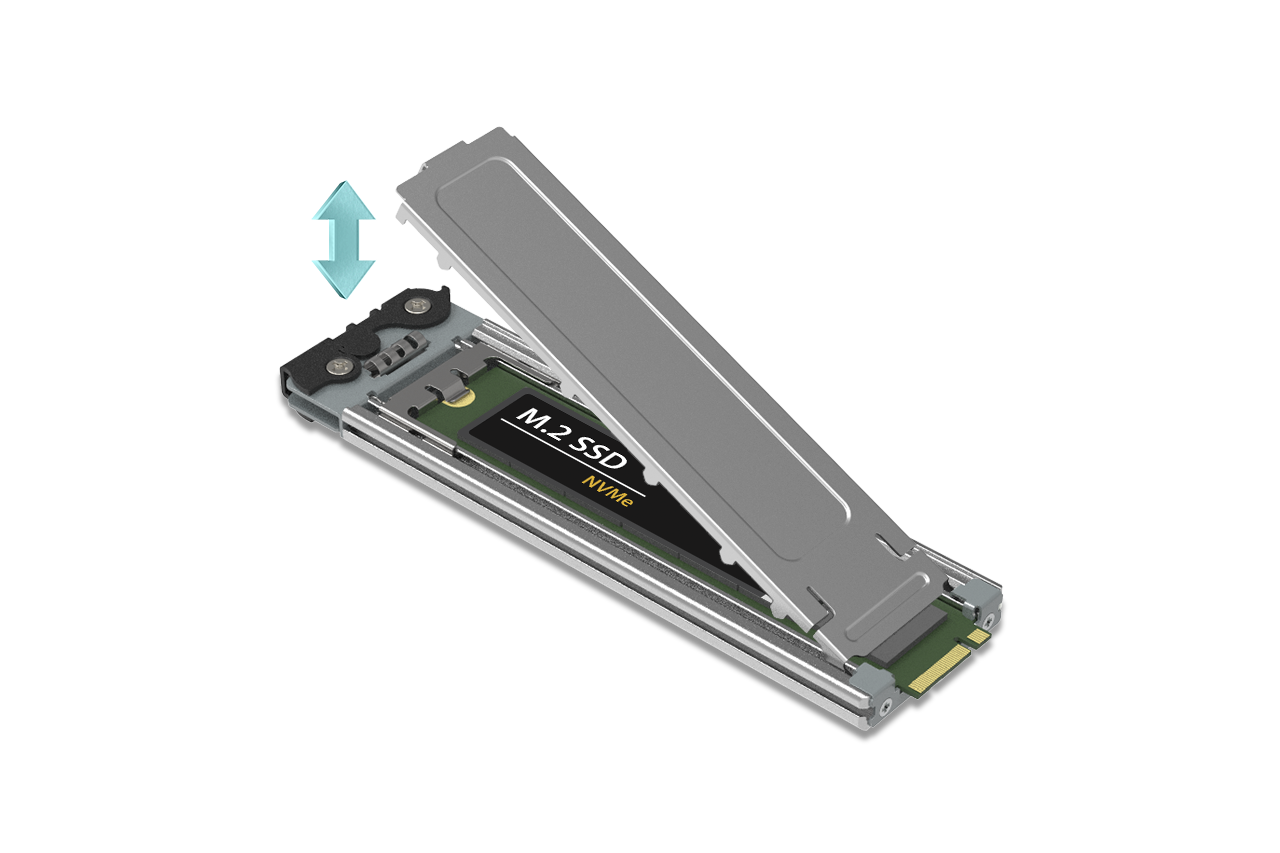

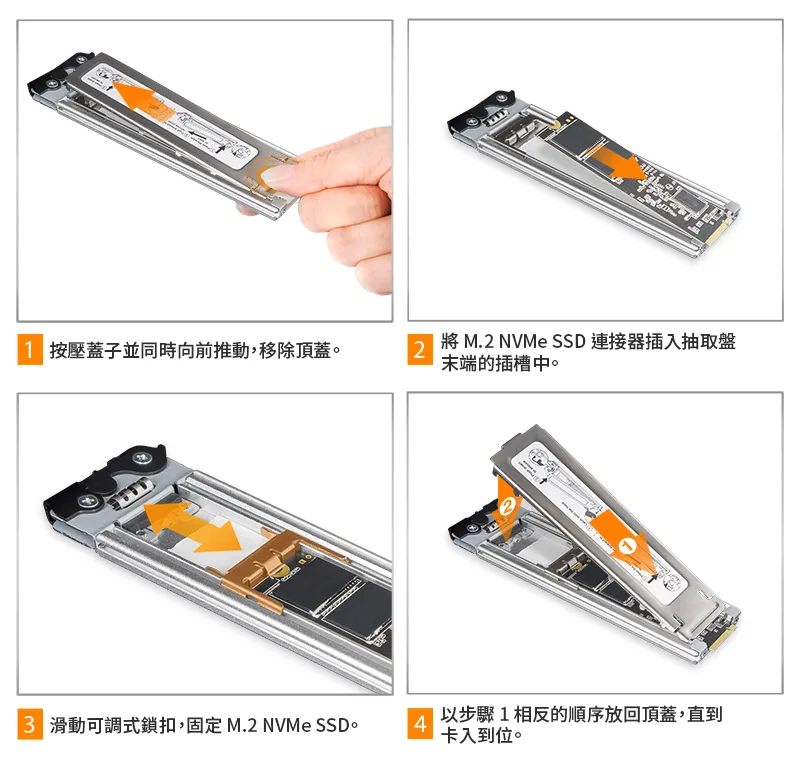

  • 最先進的免工具 M.2 硬碟安裝
    免工具 M.2 NVMe SSD 安裝設計,不用 5 秒即可完成安裝,省去處理容易丟失的小螺絲的麻煩。MB842M5P-B 擴充卡隨附的 鋁製 M.2 硬碟抽取盤 MB840TP-B,專為中銨 ToughArmor 系列產品而設計,允許用戶在不同型號的硬碟盒之間可互換托盤,實現高度相容性。
  • 已申請專利的可調節式 M.2 扣鎖將 M.2 NVMe SSD(2230、2243、2260、2280、22110)固定在硬碟抽取盤上,方法是將 M.2 鎖扣向 SSD 的方向滑動,以將 M.2 SSD 固定到位。

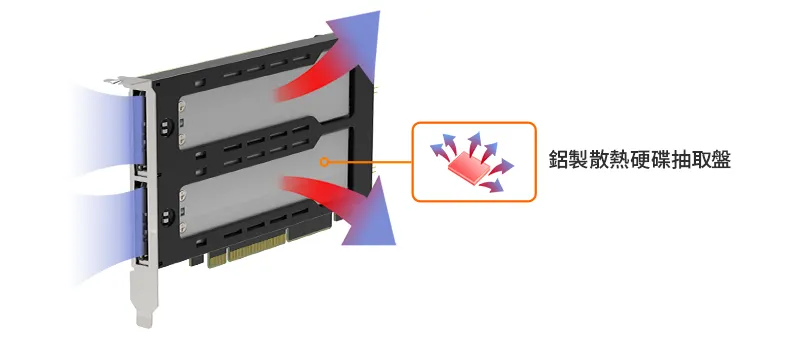

  • 卓越散熱,極致性能
    MB842M5P-B 設計時考慮到了熱量散發,鋁製托盤本身充當內建散熱片,能有效地將熱量從 SSD 中導出,確保穩定的工作性能。

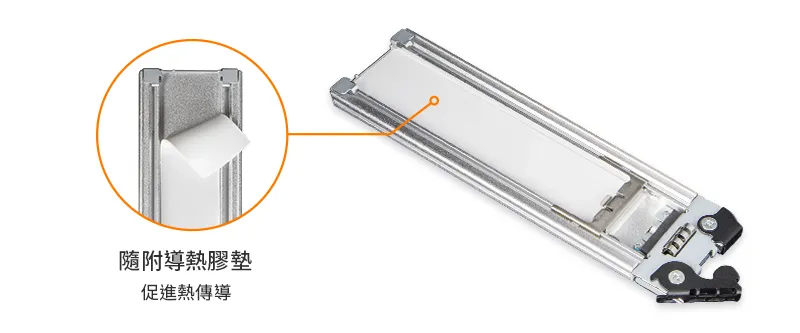

  • 內建導熱墊設計,提供最佳接觸與熱傳導效能
    內建的導熱墊填補了 SSD 和金屬外殼之間的間隙,確保最佳接觸並有效進行熱傳導。此設計使得氣流能更有效地散熱,保持 SSD 的最佳性能。
  • 超高速數據傳輸
    MB842M5P-B 完全支援 PCIe 5.0、4.0 和 3.0 x8 和 x16 插槽,確保與各種企業級和高效能運算平台的廣泛兼容性。具有超快的 128Gbps 數據傳輸速度,這款前沿的儲存解決方案非常適合 4K/8K 視頻處理等要求高效能的應用,能無縫處理未壓縮的視頻素材。它在 AI 和機器學習工作負載中也表現出色,提供必要的高速數據通量,以支援深度學習模型和即時推理處理。此外,MB842M5P-B 提升了高效能雲計算,能快速擴展虛擬機存儲並最大化資料中心效率。對於研究專業人士和資料分析師來說,這款 PCIe 5.0 解決方案加速了科學計算和資料挖掘操作,確保更快的模擬速度並高效處理海量數據集。

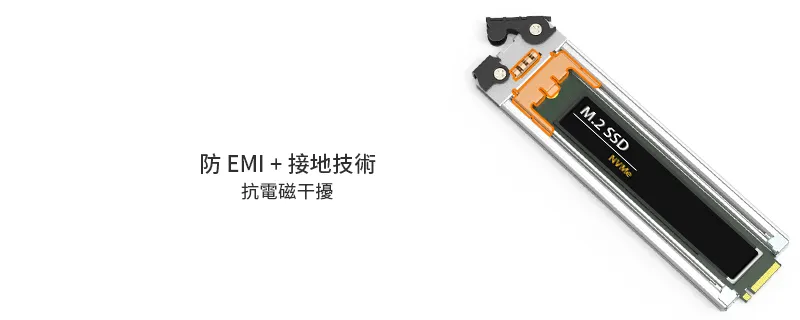

  • 可靠的 EMI 接地保護,防止 SSD 損壞
    頻繁更換 SSD 會帶來靜電放電(ESD)損壞的風險。MB842M5P-B 配備內建 EMI 接地技術,透過我們免工具可調整的 M.2 鎖扣設計,當 SSD 固定到位後,會自動接地,有效防止電氣損壞,提供持續的保護。

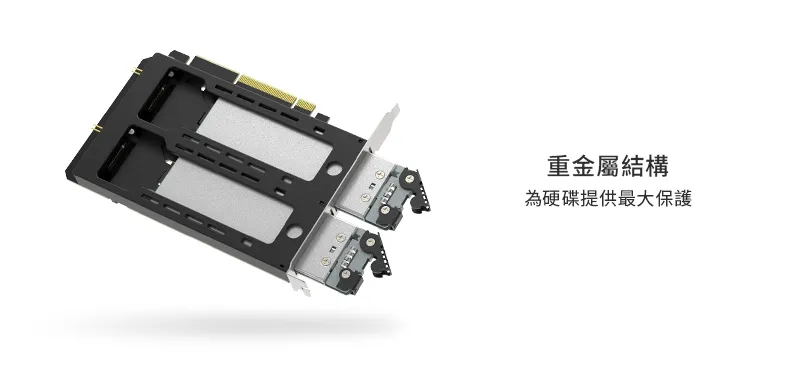

  • 堅固全金屬設計,保證工業環境可靠性
    MB842M5P-B 採用全金屬結構設計,包括機殼、硬碟托盤及安裝支架。內建防震機構,能有效保護 SSD 免受外部衝擊和損壞,特別適合在嚴苛環境中使用。

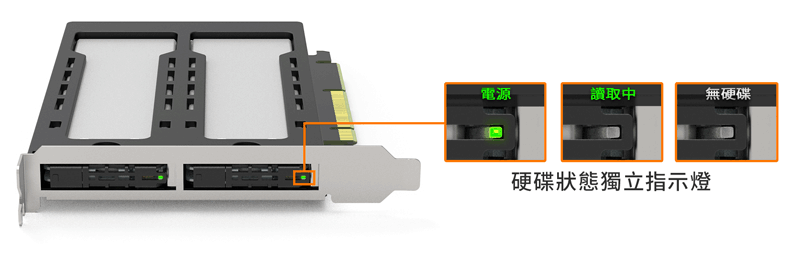

  • 內建電源與活動指示燈
    MB842M5P-B 配備硬碟活動 LED 指示燈,顯示硬碟的電源與活動狀態。當未安裝硬碟時,LED 會自動關閉以節省能源。

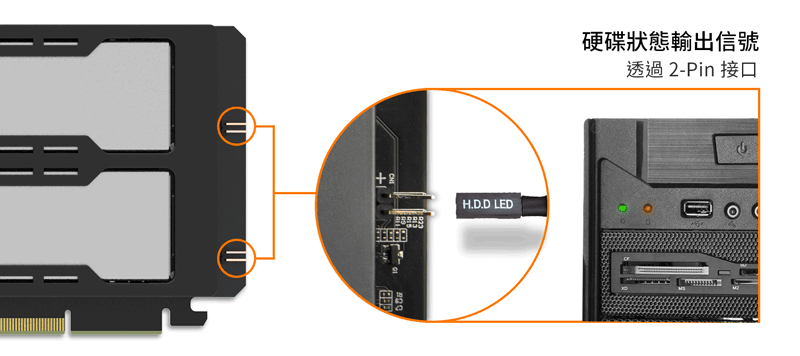

  • 隨時在所需位置監控硬碟活動
    可選購的 2 pin HDD 狀態信號輸出(不包含線材)允許您將硬碟狀態信號傳輸至電腦機箱或 LED 面板,並在所需位置提供替代視圖。

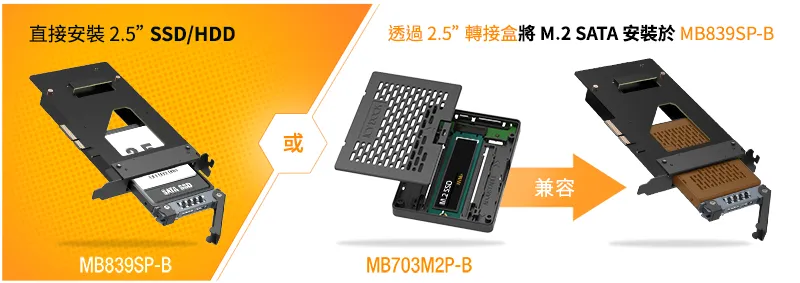

  • 2.5" SATA SSD 也能安裝於 PCIe 插槽
    如果您想通過 PCIe 擴充槽安裝 2.5" SATA SSD,那麼中銨可以滿足您的要求! ExpressSlot Elite MB839SP-B 與 PCIe 2.0 擴充槽或更高版本相容,並支援熱插拔。將其與 EZConvert MB703M2P-B M.2 SATA 轉 2.5" 轉接盒配對後,可在MB839SP-B 轉接盒內轉換 M.2 SATA SSD 和 2.5" HDD / SSD,實現與各種硬碟的高度相容性。
  • 強大的相容性

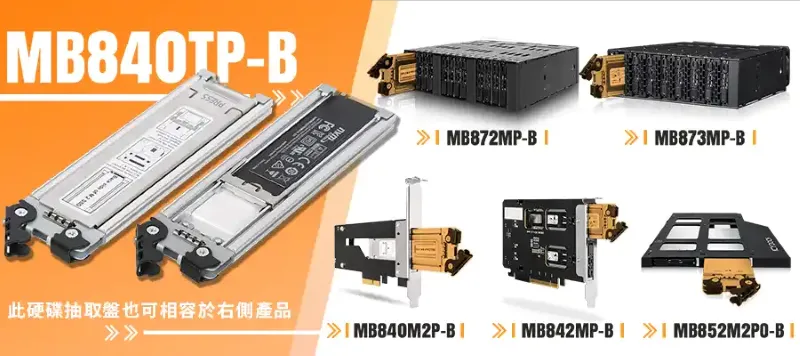

    為使 NVMe 協定的儲存產品能在不同系統配置中自由搭配,無論升級還是擴展,都可以幫助企業級客戶們更靈活地選擇適合的方案,以滿足不同的存儲規劃需求。適用於 M.2 SSD 的配件 MB840TP-B 硬碟托盤,提供相容性產品之間完美的互換性,達到硬碟維護的便利性之外,也減少維護過程中因不相容問題引發的時間浪費,有助於降低整體運營成本。

    專為保護企業用戶的 SSD 並延長使用壽命而存在的 MB840TP-B 硬碟托盤,除有高度的相容性之外,也具備多功能於一身,以滿足工業電腦應用的嚴格需求,相關內容請參考 MB840TP-B 專欄介紹
  • 進一步簡化您的升級流程,請造訪我們的
    NVMe 儲存裝置選擇工具 - 互動式指南,根據您系統的 NVMe 插槽類型與安裝需求,協助您快速尋找相容的抽取式硬碟盒、連接線與轉接卡。

    非常適合系統整合商與進階 DIY 使用者,讓您輕鬆打造最理想的可抽取 NVMe 儲存解決方案,不再需要憑經驗判斷搭配方式。

解決 Intel 主機板 PCIe 拆分限制,專為支援 x8/x4/x4 PCIe 配置的最佳選擇 - MB842 客製化版本
我們已知多數 Intel 主流及中階主機板在處理 PCIe 拆分設置時存在限制。目前僅有部分 Intel 晶片組,如 X299/X299X/X399(Gen 3)和 W790(Gen 5))支持 x4x4x4x4 的 PCIe 配置,ICY DOCK 現有的 MB842 系列硬碟抽取盒產品能順利檢測並運行 2 顆 NVMe SSD。然而,部份 Intel 晶片組僅支持 x8/x4/x4 配置,在這種情況下,由於第 2 通道分配為 x8,MB842 硬碟抽取盒只能檢測到 1 顆 SSD。為解決此問題,我們正在研發「不支持」 x4x4x4x4 配置的 Intel 晶片組設計的硬碟抽取盒。這個客製化版本的硬碟抽取盒,專為支持 x8/x4/x4 的 PCIe 設置設計,即便在非高端工作站或伺服器晶片組的系統中,也能放心使用 2 個 SSD 插槽。
請分享您對於可相容 Intel 主機板的 MB842 版本需求

誠摯邀請您分享想法,您的任何反饋都將對該產品的發展和市場需求評估,起到關鍵性的作用。


客製化 ICY DOCK 硬碟抽取盒:量身打造以滿足 TAA 和 UL 認證標準等要求!
在 ICY DOCK,我們深知遵循各種行業和安全標準的重要性。儘管我們的標準產品已經是以最高品質為目標製作的,但我們依然為客戶提供了客製化服務,提供 ICY DOCK 硬碟抽取盒和硬碟轉接架的選項,以滿足其特定的認證要求。這包括 TAA 和 UL 標準以及寬溫測試等標準。

我們的專業團隊已充分準備好調整產品的材料和設計變更,以確保完全合乎規範。此外,我們提供全面的技術服務和設計變更等解決方案,協助客戶完成認證過程。我們的目標不僅是滿足精確的規格,還要確保我們的產品成功通過嚴格的測試。以下是一個詳細的表格,列出了可以在我們的客製方案中進行測試的所有可選認證。
舉例來說 ExpressSlot Elite MB842M5P-B 可選的認證如下:
TAA 貿易協定法案認證
UL 安全標準認證
UL94 塑料材料的耐燃性
FCC 聯邦通訊委員會認證
寬溫測試 MIL-STD-810H - Method 501.7 & 502.7
為進行 ICY DOCK 客製化產品認證,客戶仍需支付驗證、申請證書、及必要測試的費用,且一些證書可能需定期支付費用以保持效力。如需更多情報,請透過 marketing@cremax.com.tw 與我們聯繫。

主要特色
支援 2 顆 M.2 PCIe NVMe SSD,支援所有長度:2230、2242、2260、2280、22110

PCIe 5.0 x8介面(向下相容PCIe 4.0/3.0),主機需支援PCIe分岔(8x 插槽配置成 x4, x4 或是 16x插槽配置成 x4, x4, x4, x4)以便讀取 2 個 SSD

免工具可抽取式托盤設計,便於安裝與維護SSD

緊湊型設計,可並排安裝多個裝置

Eagle-hook 鷹勾鎖設計,確保SSD固定穩固

EMI 接地技術,防止靜電損壞 SSD

防震技術(AVT)可降低震動與噪音

APT主動節能技術,無安裝SSD時可自動省電

透過 PCIe 供電,減少線材混亂

內附導熱墊以提升散熱效率

可選配 SSD 狀態 LED 訊號輸出,用於外部監控

業界領先的 5 年有限保固

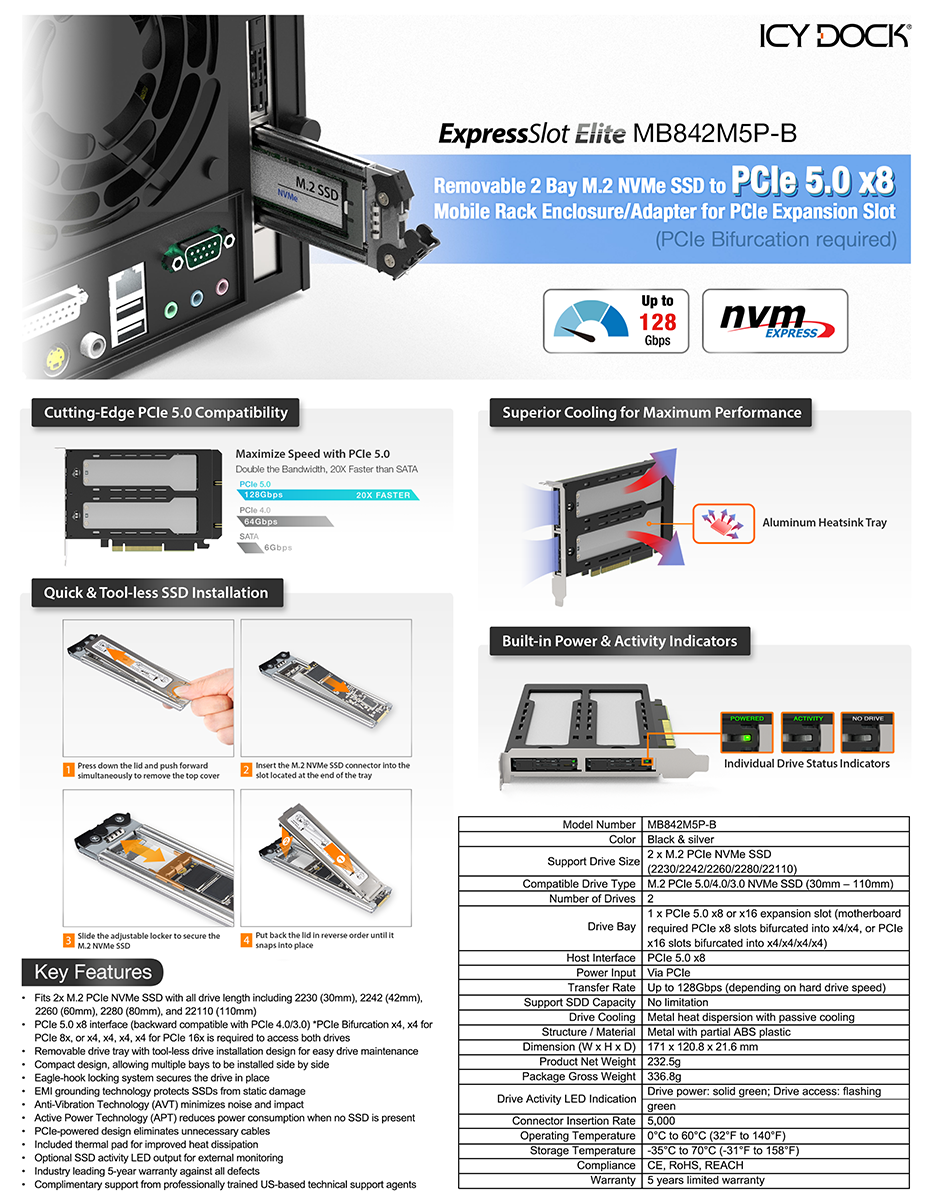

規格
型號: MB842M5P-B
顏色: 黑色 & 銀色
支援硬碟尺寸: 2 x M.2 PCIe NVMe SSD (2230/2242/2260/2280/22110)
相容硬碟類型: M.2 PCIe 5.0/4.0/3.0 NVMe SSD
可連接硬碟數量: 2
支援硬碟長度: 30mm – 110mm
適用裝置空間: 1 x PCIe 5.0 x8 或 x16 擴充插槽 (主機需要支援拆分,將 PCIe x8 插槽分成 x4/x4 或將 PCIe x16 分成 x4/x4/x4/x4)
主機接口: PCIe 5.0 x8
電源輸入: PCIe
傳輸速度: 最高達 128Gbps (取決於硬碟速度)
支援容量: 無限制
硬碟散熱: 金屬被動散熱
結構: 金屬與部分 ABS 塑膠
產品尺寸(寬 x 高 x 深): 171 x 120.8 x 21.6 mm
產品淨重: 229.7g
包裝毛重: 331g
硬碟狀態 LED 指示燈: 電源指示: 恆亮綠色燈; 硬碟讀取: 閃爍綠色燈

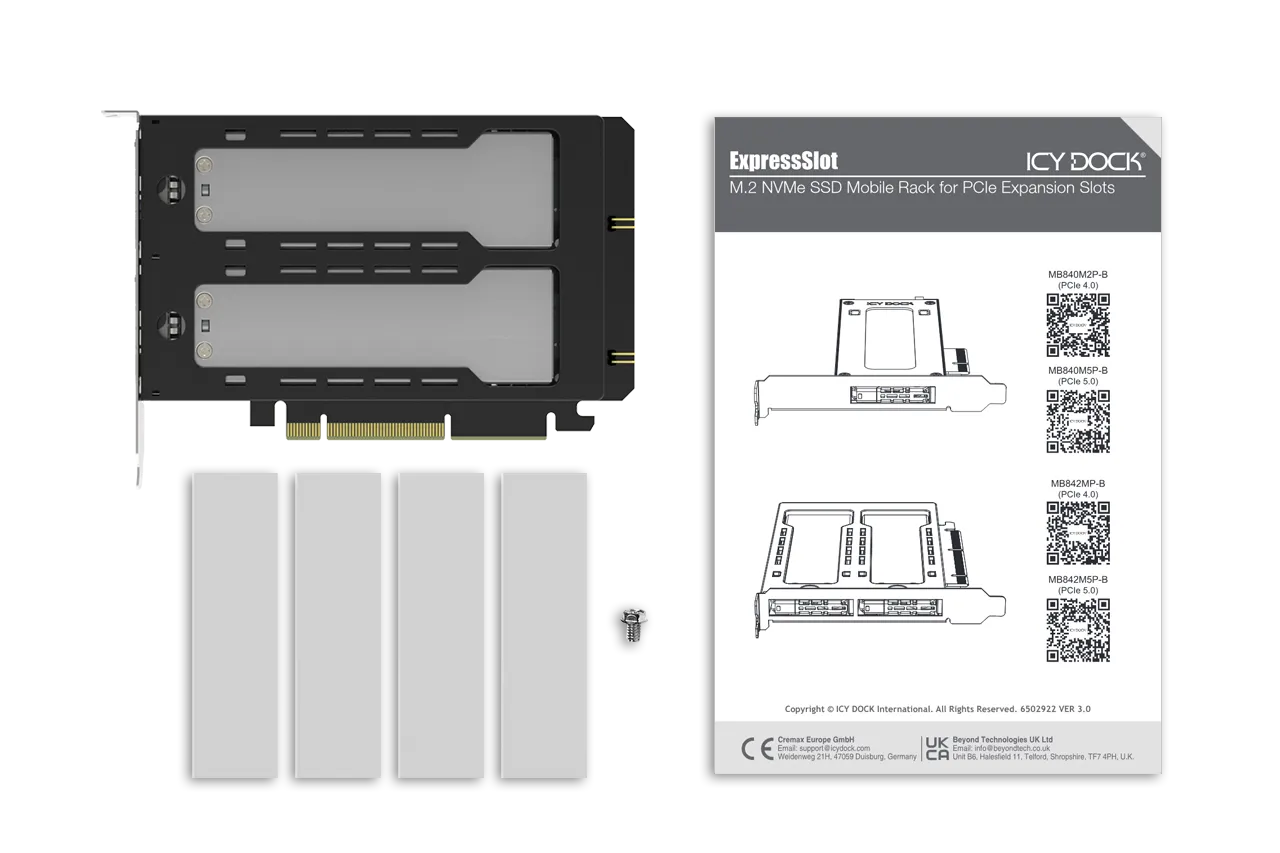

包裝內容物: 本機裝置,使用者手冊, 螺絲, 散熱墊
插拔次數: 5,000
濕度: 5%~65% RH
操作溫度: 0°C to 60°C (32°F to 140°F)
儲存溫度: -35°C to 70°C (-31°F to 158°F)
認證: CE, RoHS, REACH
保固: 5年有限保固

相容硬碟抽取盤:

  • MB840TP-B

依硬碟抽取盒功能別進階搜尋:

  • NVMe Enclosures
  • Space-Saving Enclosures

常見問題

問: 為什麼我的全新 NVMe SSD 透過 PCIe 槽專用的抽取式硬碟盒連接後,會出現效能下降或運作不穩的情況?

答: NVMe SSD 屬於高速 PCIe 裝置,對於訊號完整性(Signal Integrity)要求極高,若訊號傳輸過程中出現微小干擾,便可能導致效能降低或連線不穩。若您是將 NVMe SSD 安裝在 PCIe 擴充插槽專用的抽取式硬碟盒中,並插入距離處理器(CPU)較遠的 PCIe 插槽的話,主機板上的傳輸線路會因此拉長,增加訊號衰減(Signal Degradation)的風險,進而影響傳輸速度與穩定性,甚至可能出現系統辨識異常或資料存取中斷。

為確保 NVMe SSD 擁有最佳效能與穩定性,我們建議您優先將 PCIe 抽取式硬碟盒安裝在最靠近 CPU 的 PCIe 插槽。這樣可以縮短訊號傳輸距離,大幅降低訊號衰減的可能性,確保 SSD 維持在穩定、預期的高速傳輸狀態,發揮完整性能。


Q: 如何確認我的主機板是否相容於 MB842M5P-B 硬碟盒產品,並能偵測及讀取安裝的二顆 NVMe SSD 呢?

A: 要確保主機板可偵測及讀取 MB842M5P-B 中的二顆 NVMe SSD,您的主機板必須符合以下條件:


  1. 主機板必須支援 PCIe 拆分(PCIe Bifurcation): PCIe 拆分可以將單一 PCIe x16 插槽拆分為多個通道。例如 x16 插槽可拆分為多個 PCIe x4 通道(如 x4/x4/x4/x4)。
  2. 足夠的 PCIe 通道數量 :主機板和處理器的組合必須提供足夠的 PCIe 通道,才能支援安裝在主機板上的所有 PCIe 設備(包括 M.2 插槽中的 M.2 NVMe SSD)。
  3. PCIe 插槽的正確配置 : 用於安裝 MB842M5P-B 的 PCIe 插槽除了擁有足夠的 PCIe 通道外,還需正確配置為 PCIe 拆分模式,才能完整支援到二顆 M.2 NVMe SSD。

關鍵提醒 : PCIe 通道的可用性取決於您主機板和 CPU 規格,以及已安裝的 PCIe SSD 和其他裝置數量。因此,僅根據相容性列表無法保證您的設備與 MB842M5P-B 的完整相容性。我們強烈建議請您先向主機板供應商確認系統中的 PCIe 通道數,並確定是否有可用的 PCIe 插槽可以完整支援 MB842M5P-B 和二顆 M.2 NVMe SSD。


如果無法從主機板供應商處獲得相關資訊,您可以按照以下步驟自行驗證相容性。 (適用於 Asus, ASRock 與 AORUS 主機板)



步驟 1 : 開啟 主機板相容性 & PCIe 拆分設定對照表 ,找到您使用中的主機板型號。




步驟 2 : 當你找到主機板型號後,根據所使用的 CPU,檢查哪個 PCIe 插槽可以支援 MB842M5P-B 硬碟盒裝置。以 ASUS AMD TUF GAMING B450-PLUS II 為例,如果使用 AMD Ryzen 1000/2000/3000/5000 Series 或 2000/3000 G-Series 處理器,主機板上的 PCIe X16_1 插槽可以支援 MB842M5P-B。然而,若使用 AMD Ryzen 4000/5000 G-Series 處理器時,則沒有任何 PCIe 插槽能支援 MB842M5P-B。






重要 :

  1. 檢查 Intel 主機板相容性的方法與上述 AMD 例子相同。
  2. PCIe 插槽共用 PCIe 通道,且 PCIe 拆分模式會根據 PCIe 插槽的位置而有所不同。並非所有空置的 PCIe 插槽都擁有足夠的通道來支援 MB842M5P-B。如果您已安裝顯示卡、RAID 卡或 HBA 擴展卡等裝置,請檢查剩餘的 PCIe 插槽是否能支援 MB842M5P-B。
  3. 若主機板上的 CMOS 電池(鈕扣電池)電量不足,系統在斷電或重新啟動後可能會還原為預設 BIOS 設定。若先前手動將 MB312M4P-B 所使用的 PCIe 插槽設定為支援通道拆分(bifurcation),該設定可能因此遺失,並回復為單通道(x16)模式,導致系統僅能偵測到其中一顆 SSD。為確保 MB312M4P-B 中的所有 SSD 能夠穩定被系統識別,建議定期檢查並更換 CMOS 電池,以長期維持所需的通道拆分設定。



若要回報相容或不相容的主機板,或發現有尚未被列出的主機板型號,請點擊 我要回報相容性問題,提供我司進一步驗證與更新。


Q: 系統無法偵測到我安裝在 ICY DOCK 硬碟盒中的 M.2 SSD,應該怎麼處理?

A: 由於 M.2 SSD 並非設計為可熱插拔 (Hot-Swap),我們強烈建議在插入或取出 M.2 SSD 前,務必關閉設備或系統。如果系統仍無法偵測到硬碟,請按照以下步驟手動掃描新硬體:



Windows 11 / Windows 10 / Windows 8 – 在工作列的搜尋框中輸入  裝置管理員,然後點擊該項目。當裝置管理員視窗彈出後,右鍵點擊  磁碟機 圖示,然後點選  掃描硬體變更



Windows 7 – 右鍵點擊桌面上的  我的電腦  圖示,點選  屬性 。接著點擊  裝置管理員 後,右鍵點擊  磁碟機  圖示,然後點選  掃描硬體變更


Image result for disk drive scan for hardware changes




Q: ICY DOCK 的 NVMe 硬碟盒是否支援 PCIe 5.0 標準?

A: ICY DOCK 的 NVMe 硬碟盒均支援 PCIe 5.0 x4 標準,並提供高達 128Gbps 傳輸速度。


Q: 我將 M.2 SSD 放置到硬碟托盤上,但卻無法蓋上托盤蓋子以及無法將托盤完全插入硬碟盒,應該怎麼處理?

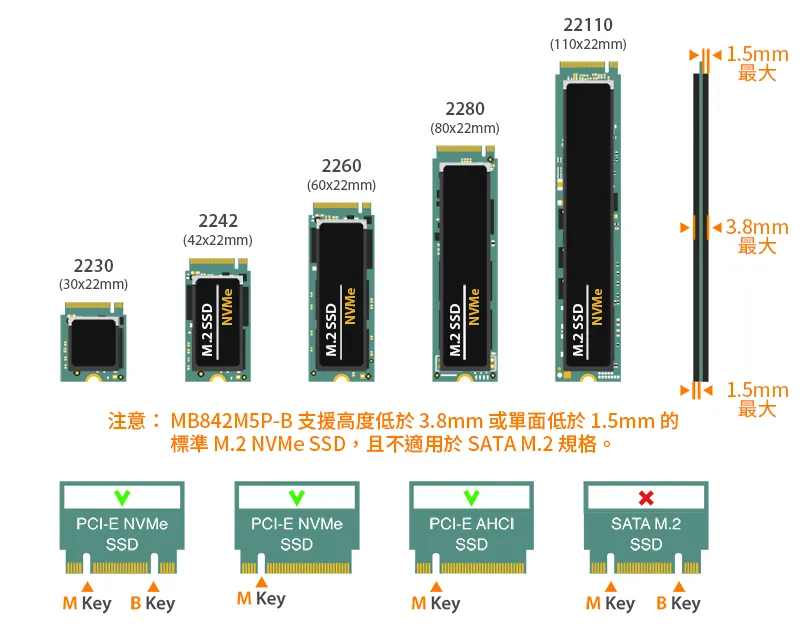

A: 請確保 M.2 SSD 已使用可調節的 M.2 固定扣鎖緊。如果 M.2 固定扣沒有完全鎖定,托盤蓋將無法正確關閉。如果您在鎖定 M.2 固定扣或關閉托盤蓋時遇到困難,可能是因為您使用的 M.2 SSD 不符合標準厚度規格。標準 M.2 SSD 的厚度要求為每側不超過 1.5mm,總高度不超過 3.8mm。若使用非標準厚度的 M.2 SSD,將會導致 M.2 固定扣和托盤蓋受力不當,並造成 M.2 連接器對位錯誤。如果您遇到這樣的問題,請立即停止操作並檢查硬碟厚度,確保是否符合上述標準 M.2 SSD 厚度規範,以避免設備損壞,並確保正確安裝與使用。

Metal heat dissipation sticker



注意 : 有些 M.2 SSD 會使用金屬散熱貼片,也會導致每側的厚度超過 1.5mm,若移除該金屬散熱貼片或許可解決這個問題,但請注意,這樣做需自行承擔您 SSD 保固失效之風險。



ICY DOCK 硬碟盒設計皆與標準厚度的 M.2 SSD相容,因此我們強烈建議您在購買產品前,先行檢查 SSD 厚度,並請參考下方的 M.2 SSD 不相容列表,以獲取更多資訊。



因物理尺寸問題與 ICY DOCK 硬碟盒產生  不相容  M.2 NVMe SSD 列表:




如果有任何相容或不相容的主機板型號,或不在上述列表中的主機板清單,歡迎點擊 聯繫我們 來信告訴我們,我們將進一步驗證與更新。


Q: 我想直接從電腦機殼/機箱的前面板查看硬碟狀態,以進行即時監控,快速判斷系統運行情況,應該怎麼做呢?

A: 該產品的印刷電路板(PCBA)上有一個 2-pin 前面板接頭,在將前端 I/O 線接到產品對應的 2-pin 接頭後,硬碟狀態即可從前面板顯示。這樣一來,管理者不需打開機箱或進入軟體界面來檢查硬碟狀態,有效率地發現異常並作出故障排查,減少系統停機時間,確保系統穩定運行。具體的連接方法,請務必搭配您使用中電腦機殼/機箱的使用手冊參考。

硬碟狀態 LED狀態指示燈
電源 恆亮
硬碟讀取 閃爍

請注意 : 連接到電腦機箱的 I/O 電線,未包含在本產品內容中。


Q: 當我將卡安裝到系統時,系統無法啟動或進入 BIOS,該怎麼辦?

A:請檢查系統的主機板是否有 BIOS 更新可用。更新 BIOS 之後,可能需要多次重新啟動系統,才能讓 MB842M5P-B 產品正常使用,請務必依照主機板製造商的 BIOS 更新指示進行操作。如果更新 BIOS 之後問題仍然存在,請 聯繫我們 以獲取進一步協助。
