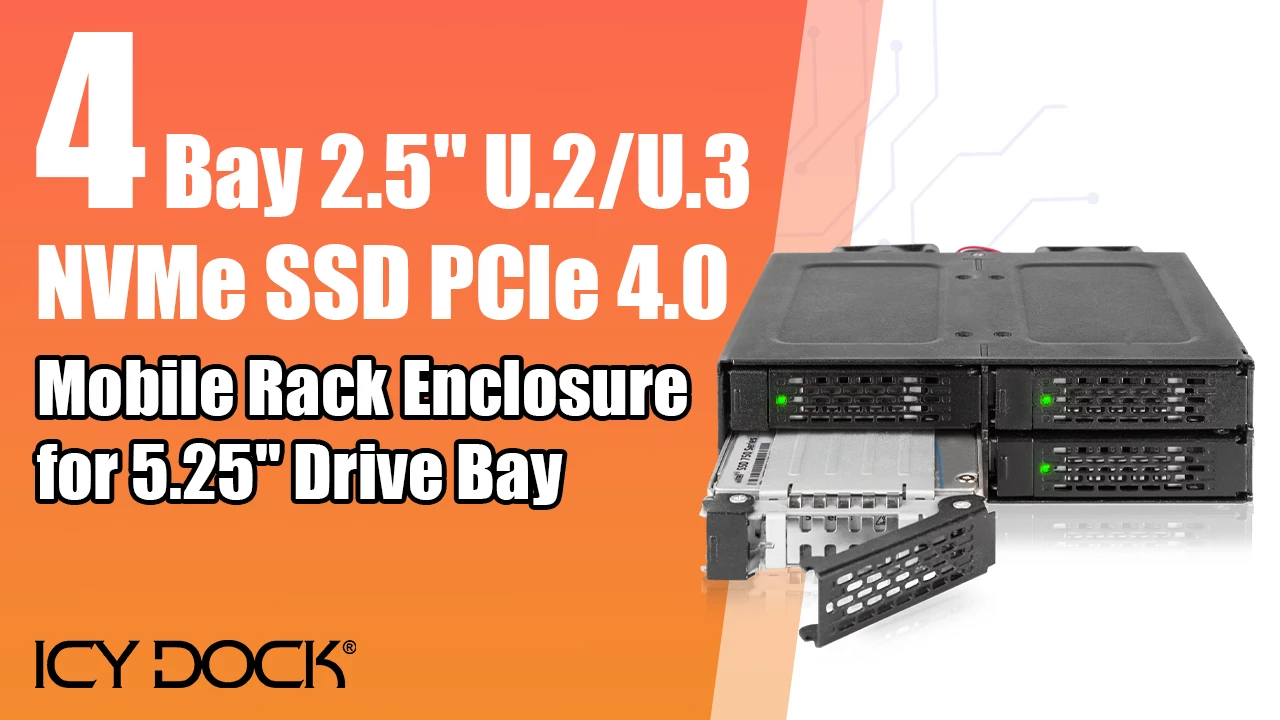

ToughArmor MB699VP-B V3

4 層式 2.5" U.2/U.3 NVMe SSD PCIe 4.0 硬碟抽取盒,適用於 5.25" 裝置空間(4 x OCuLink SFF-8612 4i)
產品詳述
  • 注意:要在PCIe 16x或8x插槽中使用M.2、U.2或U.3 NVMe SSD,主機板或插卡必須支援PCIe Bifurcation(拆分)。這種功能將PCIe通道分成特定的配置,例如16x插槽的x4、x4、x4、x4,或8x插槽的x4、x4,確保系統可以讀取SSD。有關相容硬體,請參閱 常見問題(FAQ)的部分。如果您的硬體沒有列出,請 聯絡我們 尋求協助。

  • 產品介紹
    ToughArmor MB699VP-B V3是堅固的四槽U.2/U.3 NVME SSD硬碟盒,支援PCIE 4.0,並使用OCuLink(SFF-8612)接口獲取高達64GB/S的傳輸速率。 由重型全金屬結構製成,配備 U.2/U.3 硬碟抽取盤,簡化了耗時的硬碟安裝/拆卸過程,加速日常硬碟維護作業。 此外,MB699VP-B V3使用雙40x20mm散熱風扇,在最佳溫度下保持U.2/U.3 SSD高速運作,而後方的風扇控制鈕讓您隨心所欲調整3種速度模式。
  • 現在與Tri-Mode控制器相容
    由於受歡迎的需求和主機卡製造商最近的電路板更改,ToughArmor MB699VP-B V3 現在與 Broadcom、Areca 等的 *Tri-Mode 控制卡相容。 要查看有關相容卡和線材的更多詳細信息,請至此產品的常見問題頁面查看。

    *注意 - MB699VP-B V3 僅在連接Tri-Mode控制器時支援 NVMe SSD。 它不支援 SAS/SATA SSD/HDD。
  • 卓越的 PCIe 4.0 性能
    為了釋放 PCIe 4.0 U.2/U.3 NVMe SSD 的全部潛力,每個硬碟插槽都使用專用的 OCuLink (SFF-8612) 接口來實現 64Gb/s 的頻寬速率,比 PCIe 3.0 快兩倍 並且比 SATA 標準快 10 倍。 極快的 IOPS(每秒輸入/輸出操作)使其成為自動駕駛、自動化、即時預測、影音編輯和軍事運算等數據密集型應用的理想解決方案。
  • 硬碟抽取盤設計
    通常,NVMe U.2/U.3 SSD 安裝在電腦機箱內,需要維護時需要費時費力地將電腦機殼拆開。 使用 ToughArmor MB699VP-B V3,您的硬碟被帶到 5.25" 光碟機空間的前面板,可以輕鬆讀取U.2/U.3 SSD,使硬碟維護更加高效和直接。硬碟抽取盤支援 5mm-15mm 硬碟高度的任何標準 U.2/U.3 SSD。
  • 最大化散熱效果
    內建雙 40x20mm 散熱風扇,U.2/U.3 SSD 產生的熱量透過智能配置在整個機身的通風孔進一步發散。 雙散熱風扇設有三種速度模式:高、低和關閉。 使用者可以選擇適合的風扇速度,以使硬碟保持在最佳溫度運作。
  • EMI接地技術
    將硬碟接地至關重要,因為在沒有正確接地的情況下更換硬碟可能會因電磁干擾導致損壞。 藉由我們創新的 EMI 接地技術,一旦將硬碟安裝到硬碟抽取盤上,硬碟將在整個抽取盤、機殼和電腦系統中處於持續接地狀態,以確保您的硬碟在更換期間免受電磁干擾的影響。
  • ToughArmor硬碟守護者
    為確保產品可以使用多年,並且能夠承受最惡劣的環境。ToughArmor MB699VP-B V3在整個設備和抽取盤上皆以堅固耐用的全金屬保護裝置,非常適合需要耐燃性等級的工業設備。 出色的品質適用於各種企業系統,例如軍事和執法產業、車載電腦、嵌入式控制和工廠自動化系統等。
  • 產品特色
    抽取盤中內建的 LED 狀態燈可讓您知道硬碟已通電並正在使用中。 未安裝硬碟時,LED 將關閉以節省電力。
  • 永遠不要忘記哪些硬碟屬於哪個插槽。 使用隨附的 ID 標誌,一目了然哪個硬碟屬於您的 RAID 陣列或是哪些硬碟包含特定文件。 自由使用,可以重新排列它們以更好地適應您的配置,或將它們移除以簡化外觀。
  • 卓越的產品相容性
    MB699VP-B V3 與 Adaptec、Areca、Broadcom、HighPoint、Supermicro 等主要的主板品牌、RAID/HBA 卡和 M.2 轉接器相容。 這種相容性使您可以自由地從各種硬體選項中進行選擇,超越單一品牌系統配置的限制。 有關產品相容性的更多資訊,請點擊 此處
  • ToughArmor MB699VP-B V3 設計成可與扣鎖式 SATA 15 pin 電源線和 OCuLink線材無縫搭配使用。這確保線材保持牢固連接,減少在振動或移動過程中意外斷開的風險。一旦固定,這些線才將保持穩固的連接。
  • 使用我們的可上鎖硬碟抽取盤增強安全性
    如果您的應用領域需要更高層級的實體安全性,以保護重要資料免遭竊取,您可以另外再採購使用具有上鎖功能的硬碟抽取盤 MB994TK-B 進行升級,以立即增強 MB699VP-B V3 的安全性。假使需要出廠時就已安裝有這鎖頭功能硬碟抽取盤的 MB699VP-B V3 定製和符合MOQ需求,請透過 marketing@cremax.com.tw 聯絡我們的銷售團隊。
  • (可選)M.2 NVMe SSD 轉 U.2 NVMe SSD 硬碟轉接器
    使用 EZConvert MB705M2P-B 硬碟轉接器將您的 M.2 NVMe SSD 轉換為 U.2 NVMe SSD 提供免工具 SSD 安裝,並配有專門為高速 M.2 NVMe SSD 設計的大型散熱器。
  • 強大的相容性
    為使NVMe協定的儲存產品能在不同系統配置中自由搭配,無論升級還是擴展,都可以幫助企業級客戶們更靈活地選擇適合的方案,以滿足不同的存儲規劃需求。適用於U.2 SSD的配件EZ-Slide Mini Tray MB991TRAY-B 硬碟托盤,提供 ToughArmor 系列產品之間完美的互換性,達到硬碟維護的便利性之外,也減少維護過程中因不相容問題引發的時間浪費,有助於降低整體運營成本。
  • 最佳資料儲存解決方案
    在設計NVMe儲存產品時,線材選擇經常被忽視,或者購買的線材可能會出現相容性問題,導致在構建高效能電腦系統時產生繁瑣且低效的作業。為了提供客戶最佳的儲存產品使用體驗,並節省客戶自行調查線材類型和測試相容性問題的時間,ICY DOCK 提供以下經過驗證的產品清單。

    可相容線材型號:

    • MB206L-B Cable
    • MB302L-B Cable
  • 若要參考相同主機端介面連接器的硬碟盒產品,請點擊下方產品連結即可查看詳細資訊。

    相關產品:

    • MB206L-B Cable
    • MB302L-B Cable
    • MB302L-B Cable
    • MB302L-B Cable
哪一款 ToughArmor MB699VP-B 適合您?
型號 MB699VP-B MB699VP-B V2 MB699VP-B V3
散熱風扇 雙風扇
(40 x 40 x 10mm)
雙風扇 (40 x 40 x 20mm)
風扇速度 4,800 RPM 8,000 RPM
接口 4 個 MiniSAS HD 4i
(SFF-8643)
4 個 OCuLink 4i (SFF-8612)
Pin 腳定義 Legacy SFF-9402 Rev 1.1 SFF-9402 Rev 1.1
(三模式 (Tri-mode) HBA/RAID 轉接器相容)
產品尺寸
(L x W x H)
140.3 x 146 x 41.3mm 150.3 x 146 x 41.3mm
產品淨重 854.2g 911.2g
產品含包裝重量 935.2g 945.7g
適用於 NVMe HBA/RAID 轉接器
Legacy pin 腳配置
NVMe HBA/RAID 轉接器
SFF-9402 pin 腳配置
Tri-mode HBA/RAID 轉接器
SFF-9402 pin 腳配置


客製化 ICY DOCK 硬碟抽取盒:量身打造以滿足 TAA 和 UL 認證標準等要求!
在 ICY DOCK,我們深知遵循各種行業和安全標準的重要性。儘管我們的標準產品已經是以最高品質為目標製作的,但我們依然為客戶提供了客製化服務,提供 ICY DOCK 硬碟抽取盒和硬碟轉接架的選項,以滿足其特定的認證要求。這包括 TAA 和 UL 標準以及寬溫測試等標準。

我們的專業團隊已充分準備好調整產品的材料和設計變更,以確保完全合乎規範。此外,我們提供全面的技術服務和設計變更等解決方案,協助客戶完成認證過程。我們的目標不僅是滿足精確的規格,還要確保我們的產品成功通過嚴格的測試。以下是一個詳細的表格,列出了可以在我們的客製方案中進行測試的所有可選認證。
舉例來說 ToughArmor MB699VP-B V3 可選的認證如下:
TAA 貿易協定法案認證
UL 安全標準認證
UL94 塑料材料的耐燃性
FCC 聯邦通訊委員會認證
寬溫測試 MIL-STD-810H - 方法 501.7 & 502.7

為了針對特定認證客製 ICY DOCK 產品,客戶仍需要支付驗證或申請證書的費用,包括必要的測試。請注意,一些證書可能需要定期支付費用以保持效力。如需更多詳細信息和咨詢,請聯繫我們,電子郵件為 marketing@cremax.com.tw

主要特色
支援 4 個 PCIe NVMe U.2/U.3 SSD,最高 15mm 硬碟高度

可安裝至任何標準的前置 5.25" 光碟機裝置空間

使用 4 個 OCuLink (SFF-8612) 連接,由 SFF-9402 Rev 1.1 定義的 Pin 腳分配

支援 PCIe 4.0 規範,每個硬碟插槽的傳輸速率高達 64Gb/s

支援 Tri-mode 控制器 PCIe/NVMe Pin 腳排列(Broadcom、Areca 等)

堅固的全金屬外殼,滿足耐燃性要求

硬碟抽取盤系統,易於維護

雙 40x20mm 散熱風扇,具有三種風扇速度設置(高、低、關閉)

硬碟抽取盤上的鷹勾式閂鎖,可將硬碟抽取盤牢牢地固定在機箱內

支援具有扣鎖式設計的SATA 15-pin和OCuLink線材,以確保安全連接。

EMI 接地 – 保護 SSD 免受電磁干擾損壞

業界領先 5 年 有限產品保固

免費提供來自受過專業培訓的技術支援



規格
型號: MB699VP-B V3
顏色:
適用硬碟尺寸: 2.5”(最高15mm)
相容硬碟類型: U.2/U.3
可連接硬碟數量: 4
適用裝置空間: 5.25” 裝置空間
主機接口: 4 個 OCuLink SFF-8612 4i, pin腳由 SFF-9402 Rev 1.1 定義 (相容 Tri-mode (三模式) HBA/RAID 卡)
電源接口: 2 個 15pin SATA
傳輸速率: 64Gbps (取決於 SSD 速度)
支援 SSD 容量: 無限制
硬碟散熱: 2 個 40x40x20mm 散熱風扇
結構/材質: 全金屬
熱插拔:
產品尺寸 (L x W x H) : 140.3 x 146 x 41.3mm
產品淨重: 911.2g
含包裝重量: 945.7g
硬碟狀態 LED 指示燈: 電源指示燈: 恆亮綠色燈
讀取指示燈: 閃爍綠色燈
產品內容: 本機裝置、使用手冊、硬碟ID標誌、螺絲
SSD 接口插拔次數: 10,000
濕度: 5%~65% RH
操作溫度: 0°C ~ 60°C (32°F ~ 140°F)
儲存溫度: -35°C ~ 70°C (-31°F ~ 158°F)
認證 CE, RoHS, REACH
產品保固: 5 年有限保固

相容硬碟抽取盤:

  • MB991TRAY-B
  • MB994TK-B

相容硬碟線材:

  • MB206L-B Cable
  • MB302L-B Cable

相關產品系列:

  • NVMe Enclosures
  • SAS/SATA Enclosures


常見問題

問: 您能推薦適用於 MB699VP-B V3 的擴充卡嗎?

答: 為確保 MB699VP-B V3 的相容性,請確認您的擴充卡或主機板的 BIOS/UEFI 支援使用 PCIe 16x 或 8x 插槽時PCIe Bifurcation(拆分功能)。此外,請在 BIOS/UEFI 中設定 PCIe 分流器,將 PCIe 16x 插槽設定成 x4、x4、x4、x4,將 PCIe 8x 插槽設定成 x4、x4。

請點擊下方圖示以查看支援 PCIe Bifurcation (拆分)功能的主機板或擴充卡的相容性。為了獲得最佳相容性,我們強烈建議使用主機板或擴充卡製造商建議或生產的線材。





我們目前正在與主要的擴充卡和主機板製造商進行NVMe硬碟抽取盒的認證。我們將不斷更新列表,以囊括相容的配件。

如果您想回報相容的擴充卡、線材或主機板,或者想要檢查未列出的擴充卡或主機板的相容性,請點擊 此處


問: 我已根據產品手冊中的說明完成了硬碟和設備的安裝,但系統仍然無法偵測到硬碟。我該如何解決這個問題?

答: 請先確認您的硬體的相容性,並確保硬碟、硬碟盒、線材和主機介面是相容的。嘗試將硬碟直接連接到主機,以查看系統是否能夠偵測到硬碟。如果仍然無法偵測到,可以排除硬碟盒的問題。您也可以嘗試將硬碟盒連接到不同的硬碟、線材或系統,以查看是否可以解決問題。如果系統仍然無法偵測到,可能存在以下問題:

系統中的 PCIe 線路不足:無論您將硬碟盒連接到主機板還是擴充卡,都需要注意可用的 PCIe 線路數量是有限的。這包括了理解由CPU 和晶片組提供的 PCIe 線路數量,以及它們的分配方法。如果不這樣做,可能會導致傳輸速度較慢、連接不穩定,甚至無法偵測到硬碟。
介面協議不相容:非常重要的是要驗證主機板或擴充卡上的 Mini-SAS HD、OCuLink 或 SlimSAS 介面是否能夠支援 NVMe。
介面Pin腳配置標準不相容:在將硬碟盒連接到主機板或擴充卡上的 Mini-SAS HD、OCuLink 或 SlimSAS 接口之前,請驗證該接口是否使用與我們硬碟盒上的接口相同的Pin腳配置標準。要檢查我們硬碟盒的Pin腳配置標準,您可以參考我們產品頁面上的規格表,在規格表中有說明Pin腳配置的標準是 Legacy 或 SFF-9402 1.1。
線材過長:為確保最佳性能,建議使用不超過50cm的線材。使用較長的線材可能會導致過多的信號損失,從而導致傳輸速度變慢、連接不穩定,甚至無法偵測到硬碟。此外,我們建議在設備和主機之間使用相同的介面接口,以防止可能的相容性問題。

問: 電源開啟狀態下插回後,未偵測到我的 NVMe 儲存裝置?

答: 若為支援熱插拔(Hot-plug)功能的系統,當電源開啟時,每一次插拔硬碟時都需要手動刷新作業系統,以協助系統辨識硬碟。



如果執行手動刷新後無法檢測到硬碟,則您的系統可能不支援熱插拔(Hot-plug)功能。 我們建議您與主板/擴充卡製造商聯繫,以確認其是否支援NVMe熱插拔(Hot-plug)功能。



Windows 11 / Windows 10 / Windows 8 – 在工作列的搜尋欄中打入【裝置(Device Manager)】,然後從清單中以右鍵點擊【磁碟機】並選擇【掃描硬體變更(scan for hardware changes)】。



Windows 7 –以右鍵點擊桌面上的電腦圖示並選擇【內容(properties)】,點擊【裝置管理員 (Device Manager)】,然後以右鍵點擊磁碟機並且選擇【掃描硬體變更 (scan for hardware changes)】。


Image result for disk drive scan for hardware changes




問: 鎖裝置的螺絲似乎太短了,無法穩固鎖在我的機殼上,該怎麼做?

答: 對於金屬板較厚的電腦機箱,附帶的安裝螺絲(M3*2.5L)可能無法完全固定設備。 請使用較長的螺釘 (M3*4L) 來固定設備或通過 marketing@cremax.com.tw 與我們聯繫以獲取更換的螺絲。


問: 我可以更換設備附帶的冷卻風扇嗎? 這樣做會使保固失效嗎?

答: 我們使用的冷卻風扇已經在硬碟抽取盒上進行了全面測試,確保其正常運作並支援風扇速度控制(針對某些型號),因此,我們建議客戶保留原始風扇以獲取最佳效果。 我們了解原始風扇可能並不適合所有應用,因此我們選擇在使用第三方風扇的情況下仍然遵守保固條款,但是如果第三方風扇對設備造成電磁干擾損壞,則保固失效。


問:  購買第三方冷卻風扇之前,應檢查哪些規格?

答:以下訊息是 MB699VP-B V3 的風扇規格要求和相容的風扇型號



風扇尺寸 (LxWxH) 40 x 40 x 10mm 40 x 40 x 20mm
連接器 3 Pin Wafer
額定電壓 (VDC) 12V DC
額定電流(A) < 0.12A (127mA)
螺絲規格 飛利浦平頭 - M3 x 15mm - 鋼
(不含)
飛利浦平頭 - M3 x 25mm - 鋼
(風扇隨附)



相容的風扇型號列表
(未經測試,後果自負)




問: 插入硬碟抽取盤時,感覺抽取盤上下的金屬彈簧卡住了。 我應該怎麼辦?

答: 從機箱中取出硬碟抽取盤,然後重新插入抽取盤,不要對抽取盤前面的金屬網片施加過大的壓力。 正面金屬網片用力過大可能會彎曲頂部和底部金屬彈簧,導致插入硬碟抽取盤時遇到困難。 因此,發生這種情況時請不要強行插入硬碟抽取盤,因為這可能會損壞金屬彈簧。



metal spring
如圖所示,請不要對金屬網片施加過大的壓力

問: 想了解 U.2 相容性表?

答: 請參考下方 U.2 相容性表
