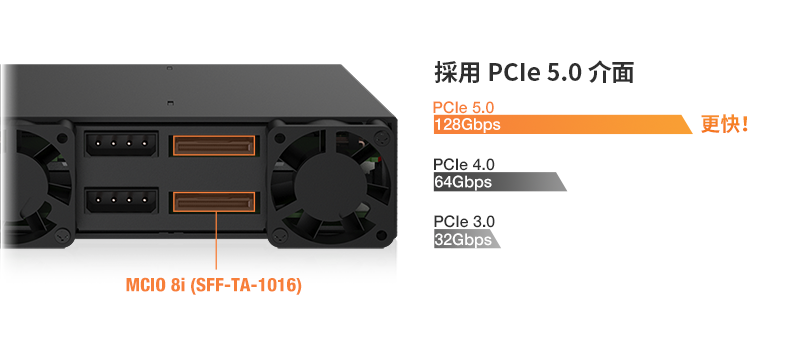

PCIe 5.0 每顆 SSD 最高可達 128Gbps 傳輸速率，MB699V5P-B 的頻寬是 PCIe 4.0 的兩倍、PCIe 3.0 的四倍。這種卓越的速度使其非常適合以下應用：
• 高解析度影片剪輯與播放（8K/12K 專業工作流程）
• 即時科學模擬與 AI/ML 資料訓練
• 高頻交易與即時資料庫運算
• 大規模虛擬化與雲端運算環境
如需詳細資訊，請參閱我們經驗證的企業級控制卡與傳輸線 相容性列表 。
| 哪一款 ToughArmor MB699VP-B 最適合您？ | |||
| 型號 | MB699VP-B | MB699VP-B V3 | MB699V5P-B |
| 散熱風扇 | 雙風扇 (40 x 40 x 10mm) |
雙風扇 (40 x 40 x 20mm) |
雙風扇 (40 x 40 x 10mm) |
| 風扇轉速 | 4,800 RPM | 8,000 RPM | 4,800 RPM |
| 連接介面 | 4 x MiniSAS HD 4i (SFF-8643) |
4 x OCuLink 4i (SFF-8612) | 2 x MCIO 8i (SFF-TA-1016) |
| 傳輸速率 | 每顆 SSD 高達 64Gbps (依 SSD 速度而定) |
每顆 SSD 高達 64Gbps (依 SSD 速度而定) |
每顆 SSD 高達 128Gbps (依 SSD 速度而定) |
| 腳位定義 | Legacy | SFF-9402 Rev 1.1 (相容 Tri-mode HBA/RAID 卡) |
SFF-9402 Rev 1.1 (相容 Tri-mode HBA/RAID 卡) |
| 產品尺寸 (長 x 寬 x 高) |
140.3 x 146 x 41.3mm | 150.3 x 146 x 41.3mm | 159.8 x 146 x 41.3mm |
| 淨重 | 854.2g | 911.2g | 763.3g |
| 毛重 | 935.2g | 945.7g | 865.2g |
| 適用於 | 搭配具備 Legacy 腳位定義 的 NVMe HBA/RAID 卡 | 搭配具備 SFF-9402 腳位定義 的 Tri-mode HBA/RAID 卡 | 搭配具備 SFF-9402 腳位定義 的 Tri-mode HBA/RAID 卡 |
| 舉例來說 ToughArmor MB699V5P-B 可選的認證如下: | |
| TAA | 貿易協定法案認證 |
| UL | 安全標準認證 |
| UL94 | 塑料材料的耐燃性 |
| FCC | 聯邦通訊委員會認證 |
| 寬溫測試 | MIL-STD-810H - 方法 501.7 & 502.7 |

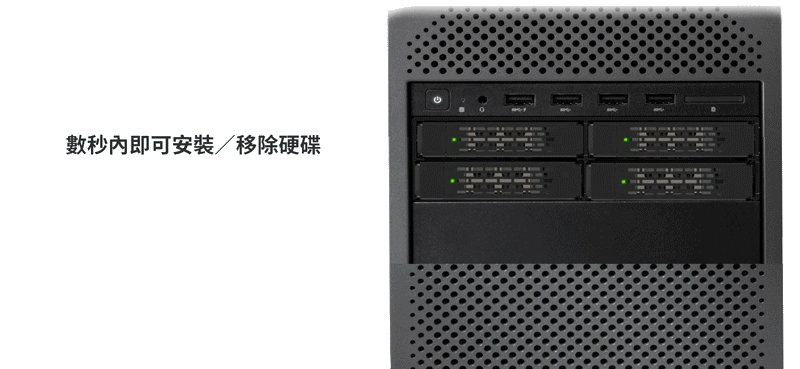

| • | 支援熱插拔硬碟 |

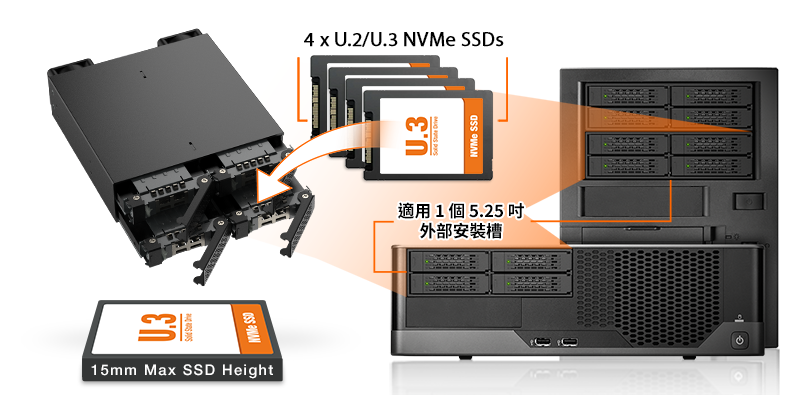

| • | 可在單一外部 5.25 吋裝置槽中安裝 4 顆 U.2/U.3 NVMe SSD（5–15mm） |
| • | 支援 PCIe 5.0，每顆 SSD 最高可達 128Gbps 傳輸速率 |

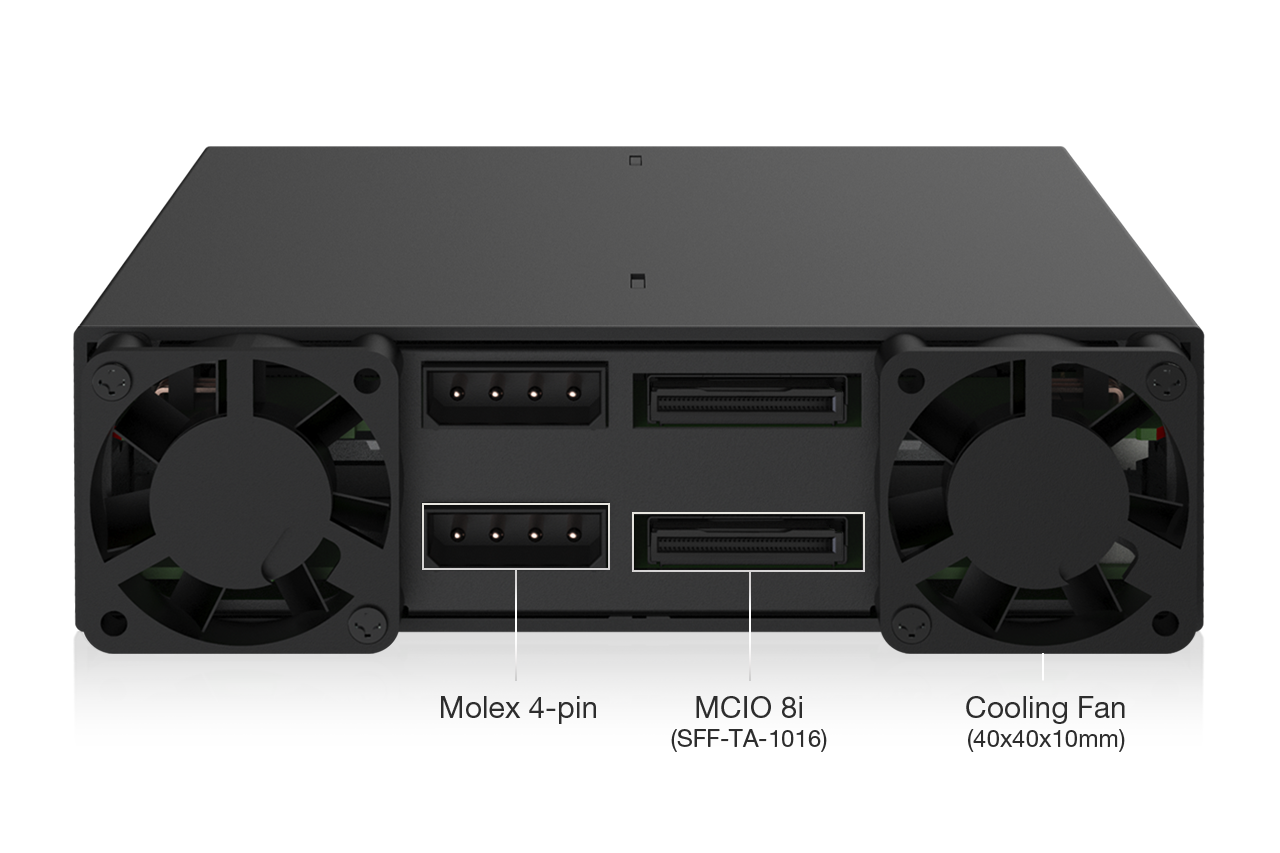

| • | 主機介面：2 組 MCIO 8i (SFF-TA-1016) 連接埠，簡化佈線 |
| • | 電源輸入：雙 4-pin Molex 連接器，提供穩定可靠的電力傳輸 |

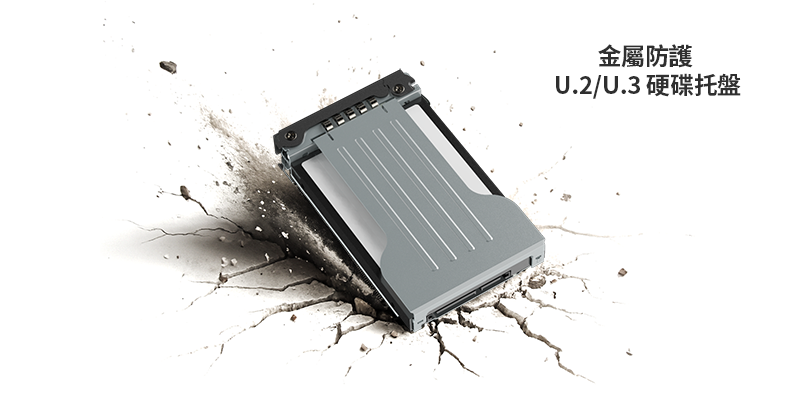

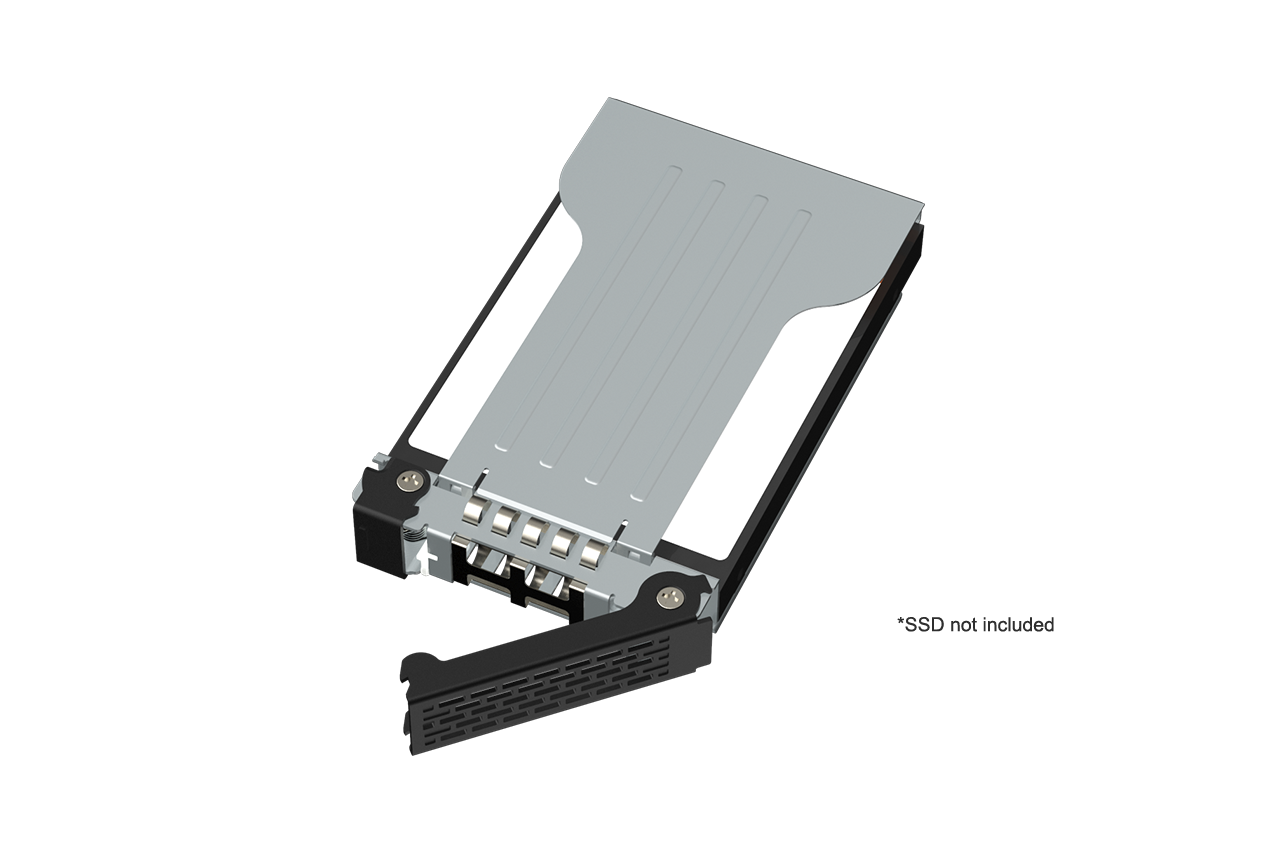

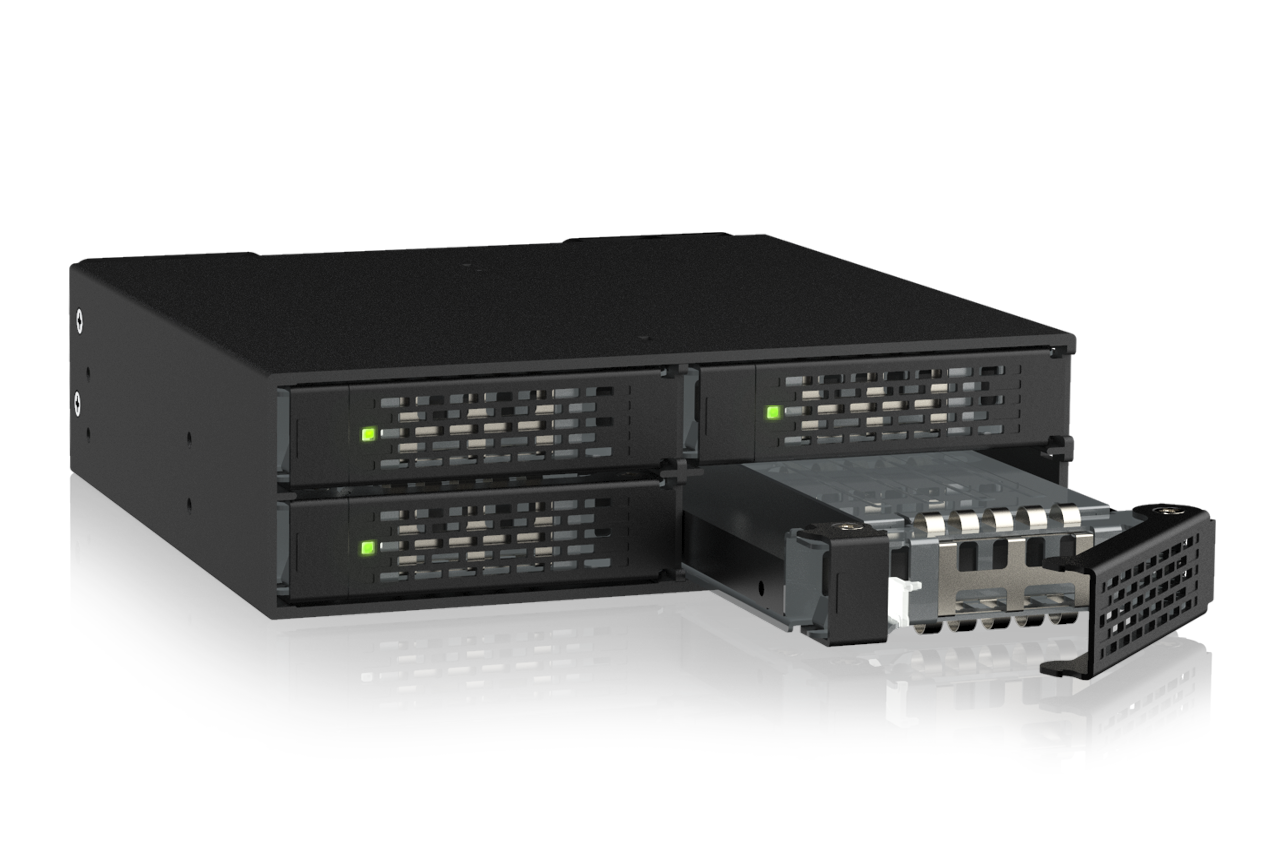

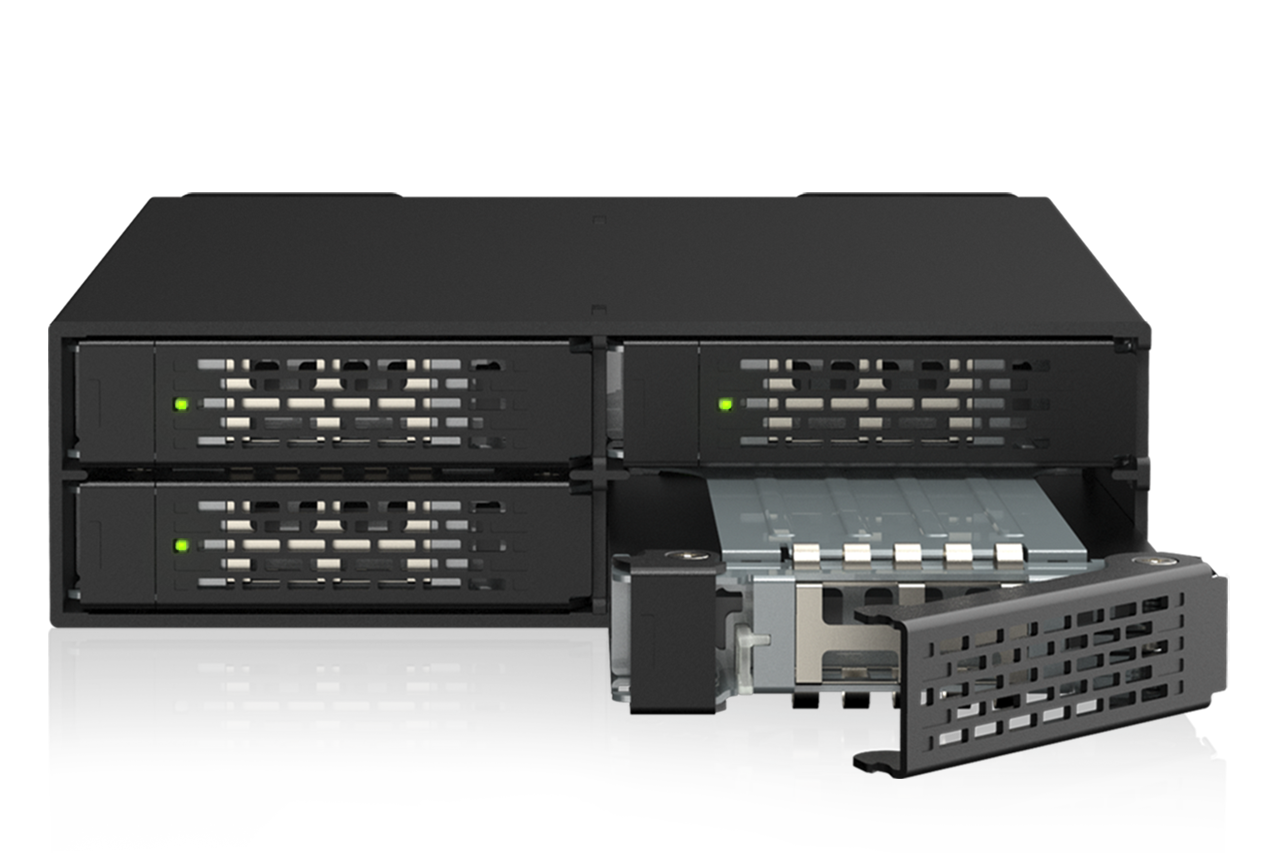

| • | 可拆式全金屬 EZ-Slide Mini 托盤（MB991TRAY-B），維護更方便 |
| • | 輕量化鋁製外殼，提升散熱效率並減輕重量 |
| • | Eagle-hook 托盤鎖設計，確保托盤穩固鎖入硬碟盒中 |

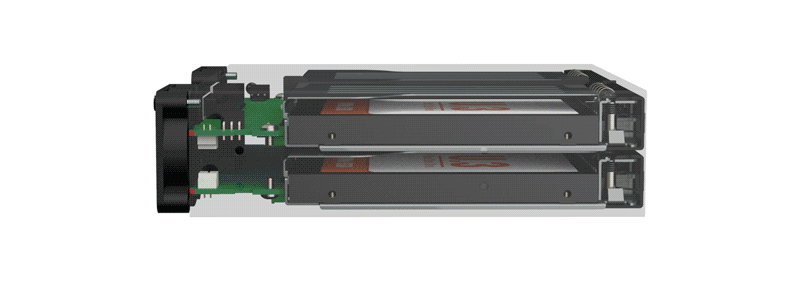

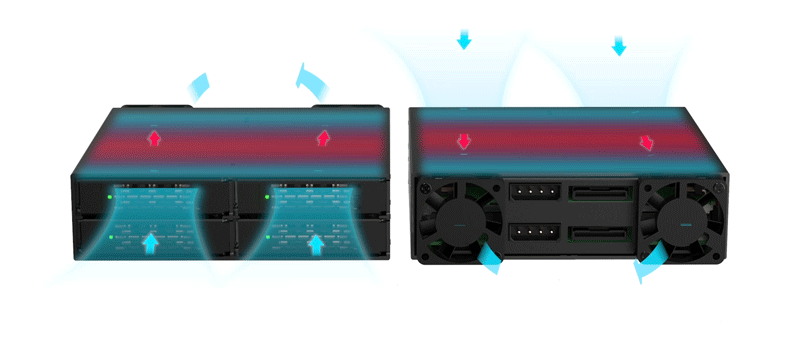

| • | 雙 40×40×10mm 高效散熱風扇，優化氣流設計 |

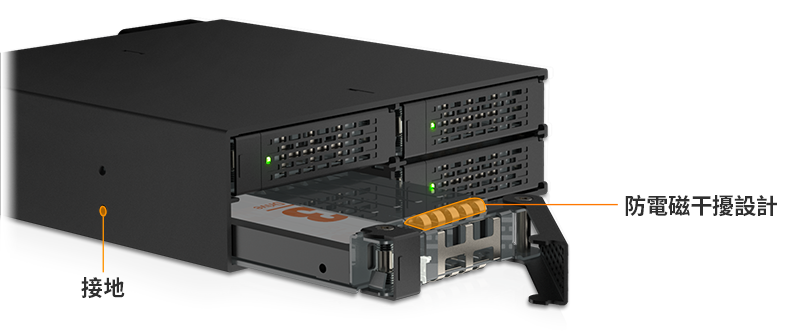

| • | EMI 接地設計 — 保護 SSD 免受靜電與電氣干擾損害 |

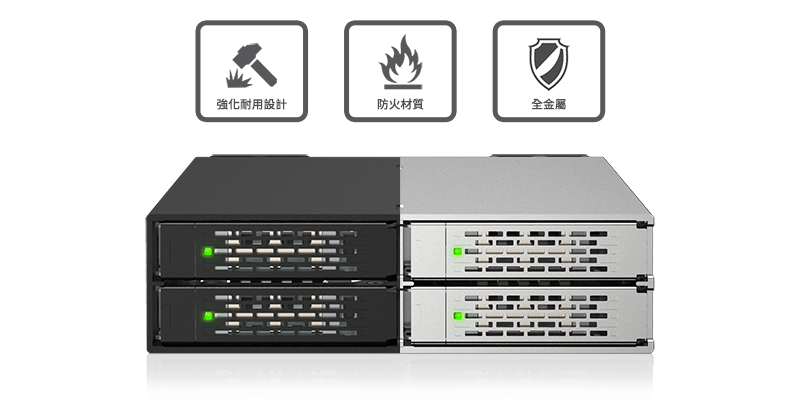

| • | 堅固耐用的 ToughArmor 全金屬結構，專為企業與工業環境設計 |
| • | 提供業界領先的五年有限保固 |
| • | 由專業技術支援團隊提供免費售後支援服務 |
| 型號： | MB699V5P-B |
| 顏色： | 黑色 |
| 支援硬碟尺寸： | 2.5 吋（支援最高 15mm 厚度的 U.2/U.3 SSD） |
| 相容硬碟類型： | U.2 或 U.3 |
| 可安裝硬碟數量： | 4 |
| 安裝位置： | 5.25 吋裝置槽 |

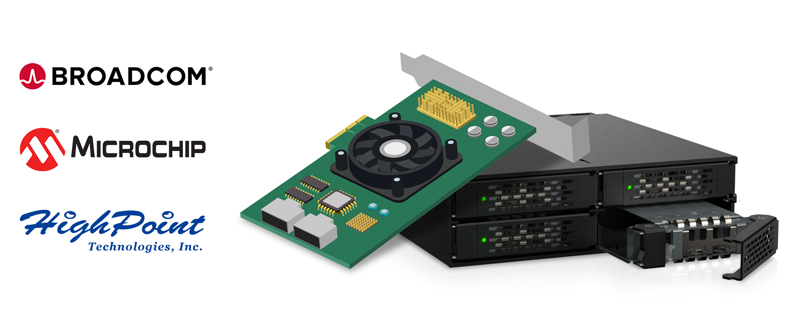

| 主機介面： | 2 x MCIO 8i (SFF-TA-1016)，腳位定義依 SFF-9402 Rev 1.1 （相容 Tri-mode HBA/RAID 卡） |
| 電源輸入： | 2 x Molex 4 Pin 電源連接器 |
| 傳輸速率： | 每顆 SSD 最高可達 128Gbps（依 SSD 速度而定） |
| SSD 可支援容量： | 無容量限制 |
| 硬碟散熱： | 2 x 40×40×10mm 風扇 |
| Hot Plug： | 是 |

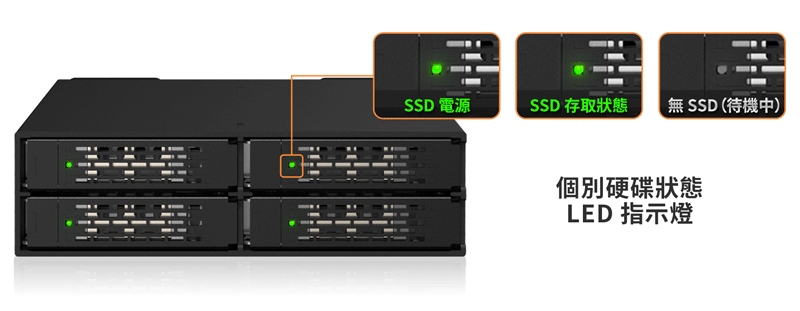

| LED 指示燈： | 硬碟電源：綠燈恆亮；硬碟讀寫：綠燈閃爍 |
| 結構 / 材質： | 全金屬 |

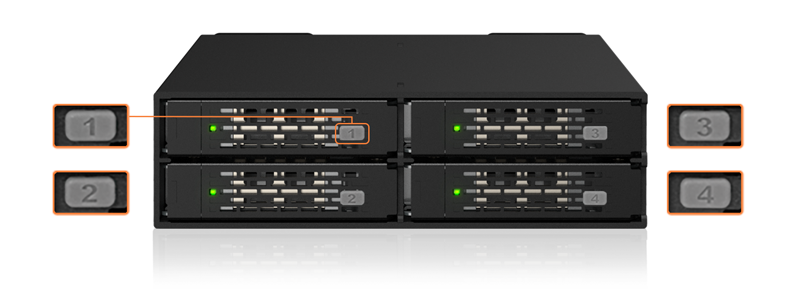

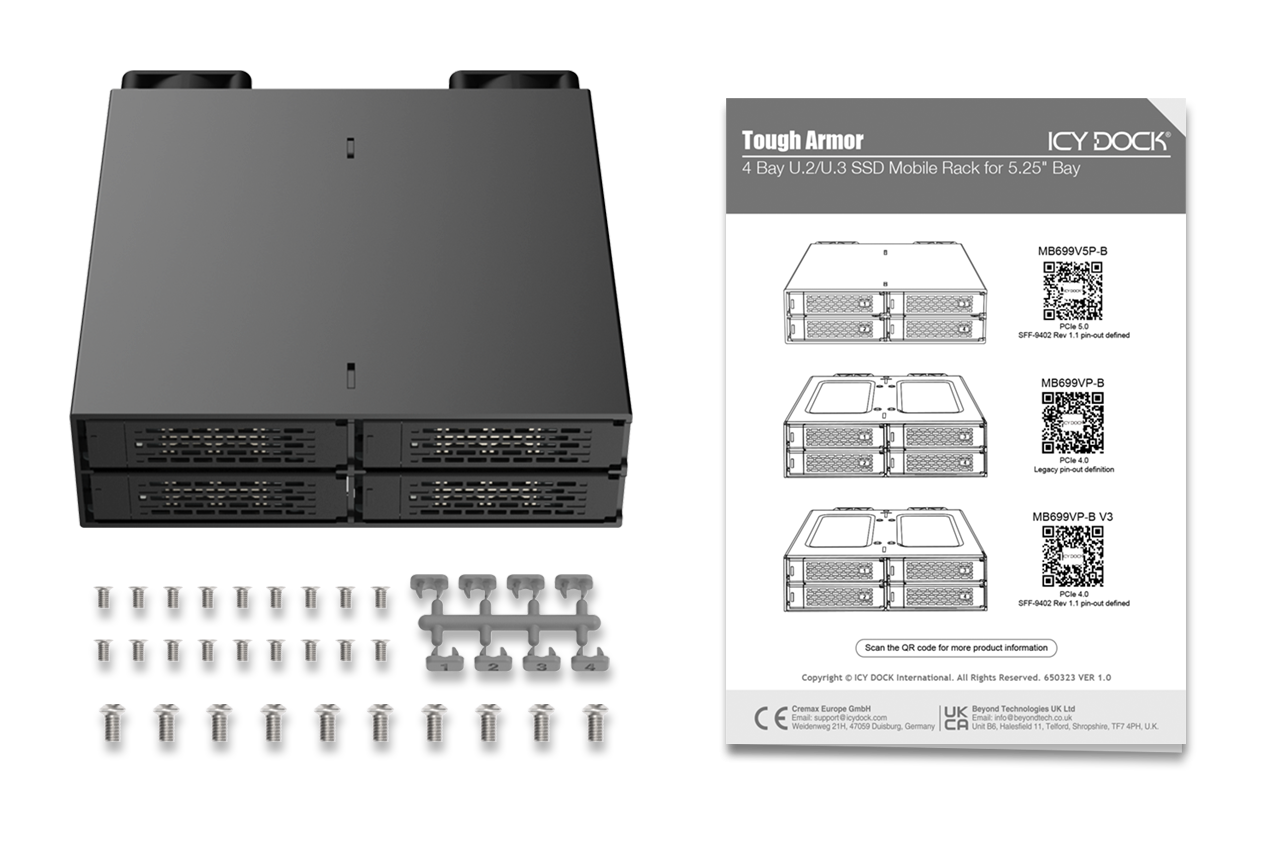

| 包裝內容物： | 產品本體、使用手冊、螺絲、ID 插釘 |
| 產品尺寸 (W x H x D)： | 159.8 x 146 x 41.3mm |
| 產品淨重： | 763.3g |
| 包裝運輸重量： | 865.2g |
| 連接器插拔次數： | 5,000 |
| 濕度： | 5%～65% RH |
| 操作溫度： | 0°C ～ 70°C（32°F ～ 158°F） |
| 儲存溫度： | -35°C ～ 70°C（-31°F ～ 158°F） |
| 認證： | CE、UKCA、RoHS、REACH |
| 保固年限： | 5年有限保固 |
相容硬碟托盤 (Caddy)：
相關產品：
ToughArmor 系列產品：
相關產品系列：
快速連結：
Q：您能推薦與 MB699V5P-B 相容的擴充卡嗎？

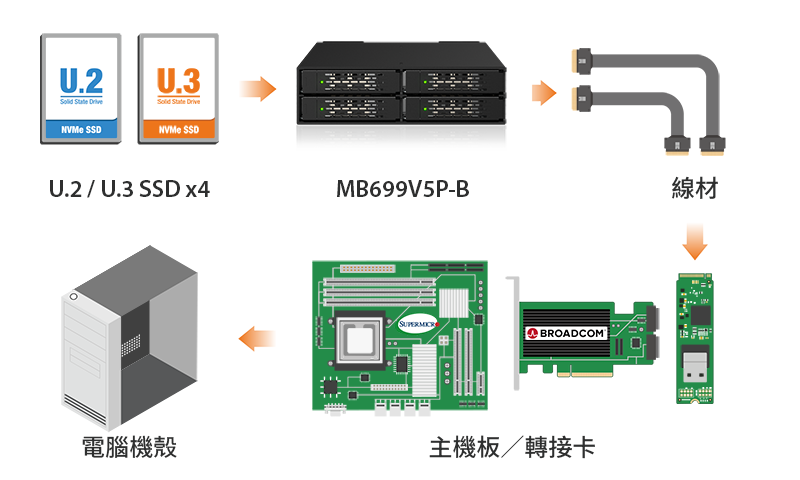

A： 為確保與 MB699V5P-B 的相容性，請確認您的擴充卡或主機板 BIOS/UEFI 在使用 PCIe 16x 或 8x 插槽時支援 PCIe 通道拆分 (PCIe Bifurcation)。另外，請在 BIOS/UEFI 中將 PCIe 通道設定為 x4、x4、x4、x4（適用於 PCIe 16x 插槽）或 x4、x4（適用於 PCIe 8x 插槽）。
請點擊下方圖示以查看支援 PCIe 通道拆分模式 (Bifurcation mode) 的主機板或擴充卡相容性列表。為了達到最佳相容性，我們強烈建議使用由主機板或擴充卡製造商所推薦或生產的連接線。
我們目前正與主要的擴充卡及主機板製造商合作，進行 NVMe 硬碟盒的相容性認證。我們將持續更新清單以納入更多相容的配件。
若您想回報相容的擴充卡、連接線或主機板，或想查詢尚未列入清單的產品相容性，請點擊此處與我們聯繫。
Q：我已按照產品說明書完成硬碟與裝置的安裝，但系統仍無法偵測到硬碟，該如何進行故障排除？
A：請先確認您的硬體相容性，確保硬碟、硬碟盒、傳輸線及主機端介面彼此兼容。您可以嘗試將硬碟直接連接至主機端，查看系統是否能偵測到硬碟；若仍無法偵測，則可排除硬碟盒的問題。您也可以嘗試使用不同的硬碟、傳輸線或系統連接硬碟盒，以測試是否能解決問題。若系統仍無法偵測，可能有以下幾種原因：
| • | 系統中可用的 PCIe 通道數不足：無論您將硬碟盒連接至主機板或擴充卡，請注意系統的 PCIe 通道數是有限的。這包括了解 CPU 和晶片組所提供的通道數以及其分配方式。若配置不當，可能導致傳輸速度變慢、連線不穩定，甚至無法偵測到硬碟。 |
| • | 介面協定不相容：請確認主機板或擴充卡上的 Mini-SAS HD、OCuLink、SlimSAS 或 MCIO 介面是否支援 NVMe 協定。 |
| • | 介面針腳定義（Pinout）不相容：在將硬碟盒連接至主機板或擴充卡上的 Mini-SAS HD、OCuLink、SlimSAS 或 MCIO 介面之前，請確認該連接埠的針腳定義與我們硬碟盒上的介面相同。您可以參考產品頁的規格表來確認本產品的針腳定義標準，該頁面會註明為 Legacy 或 SFF-9402 1.1 標準。 |
| • | 連接線過長：為確保最佳效能，建議使用長度不超過 50 公分的傳輸線。使用過長的線材可能導致訊號衰減過大，造成傳輸速度降低、連線不穩定，甚至無法偵測到硬碟。此外，建議裝置端與主機端使用相同介面類型，以避免相容性問題。 |
Q：當我在系統開機狀態下重新插入 NVMe 硬碟後，系統無法偵測到硬碟，該怎麼辦？
A：若您的系統支援熱插拔功能，在系統開啟的狀態下，每次插拔硬碟後都需要在作業系統中手動重新整理，才能讓系統辨識出硬碟。
如果執行手動重新整理後仍無法偵測到硬碟，可能是您的系統不支援 NVMe 熱插拔功能。我們建議您向主機板或擴充卡製造商確認是否支援 NVMe 熱插拔功能。
Windows 11 / Windows 10 / Windows 8 －在任務列的搜尋框中輸入「裝置管理員」，選取後在選單中右鍵點選磁碟機，然後選擇「掃描硬體變更」。
Windows 7 －在桌面上右鍵點選「電腦」圖示，選擇「內容」，點擊「裝置管理員」，在磁碟機上按右鍵後選擇「掃描硬體變更」。
Q：裝置附帶的螺絲似乎太短，無法將產品固定在系統中，該怎麼辦？
A： 若您的電腦機殼採用較厚的金屬板，隨附的固定螺絲 (M3*2.5L) 可能無法完全鎖緊。請使用較長的螺絲 (M3*4L) 來固定產品，或透過 marketing@cremax.com.tw 與我們聯繫以申請更換螺絲。
Q：我可以更換裝置上的散熱風扇嗎？更換會影響保固嗎？
A： 我們使用的散熱風扇已通過嚴格測試，以確保與硬碟盒良好搭配，並支援風扇轉速控制（僅限部分型號）。因此，我們建議維持原裝風扇以確保最佳效能。不過，我們理解不同應用環境的需求，若您更換第三方風扇，我們仍會維持保固。但請注意，若第三方風扇造成裝置電氣損壞，保固將不適用。
Q：在購買第三方散熱風扇之前，我應該確認哪些規格？
A：以下為 MB699V5P-B 的風扇規格需求與相容風扇型號資訊。
| 風扇尺寸 (長x寬x高) | 40 x 40 x 10mm | 40 x 40 x 20mm |
| 連接器類型 | 3 Pin Wafer 接頭 | |
| 額定電壓 (VDC) | 12V DC | |
| 額定電流 (A) | < 0.12A (127mA) | |
| 螺絲規格 | 十字平頭螺絲 - M3 x 15mm - 鋼製 （隨附原廠風扇） |
十字平頭螺絲 - M3 x 25mm - 鋼製 （未隨附） |
相容風扇型號
（未經測試，使用請自行承擔風險）
